ZHCSO76A June 2021 – March 2022 TX7516
PRODUCTION DATA
- 1特性
- 2應用
- 3說明
- 4Revision History
- 5說明（續）
- 6Device and Documentation Support
- 7Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- ALH|144
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TX7516 是一款適用于超聲成像系統的高度集成、高性能發送器解決方案。該器件共設有 16 個脈沖發生器電路、16 個發送/接收開關（稱為 T/R 或 TR 開關），并支持片上和片外波束形成器 (TxBF)。該器件還集成片上浮動電源，可減少所需高壓電源的數量。
TX7516 有一個脈沖發生器電路，可生成五級高壓脈沖（高達 ±100V），這些脈沖用于激發超聲波傳感器的多個通道。該器件共支持 16 個輸出。輸出電流最大值為 2A。
該器件可用作許多應用的發射器解決方案，比如超聲成像、無損檢測、聲納、激光雷達、海洋導航系統、大腦成像系統等。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TX7516 | FC-BGA (144) | 10.0mm × 10.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

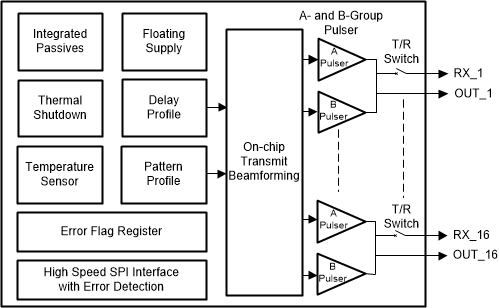

簡化方框圖
