7.3.1 架構
TXS0104V 架構（請參閱圖 7-1）無需方向控制信號來控制從 A 至 B 或從 B 至 A 的數據流的方向。

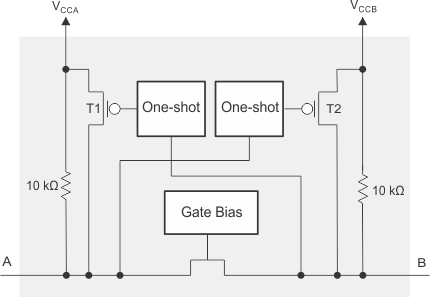

圖 7-1 TXS0104V 單元的架構每個 A 端口 I/O 具有一個針對 VCCA 的內部 10k? 上拉電阻器，而每個 B 端口 I/O 具有一個針對 VCCB 的內部 10k? 上拉電阻器。輸出單穩態檢測 A 或 B 端口上的上升邊沿。在上升沿期間，單穩態在短時間內開啟 PMOS 晶體管（T1 和 T2)，從而加快低電平至高電平轉換。
