3 說明
UCC20520 是一款隔離式單輸入、雙通道柵極驅動器，其峰值拉電流為 4A，峰值灌電流為 6A。該器件設計用于驅動高達 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET，具有一流的傳播延遲和脈寬失真度。
輸入側通過 5.7kVRMS 增強型隔離層與兩個輸出驅動器隔離，具有最少100V/ns的共模瞬態抗擾度 (CMTI) 。兩個次級側驅動器之間的內部功能隔離，支持的工作電壓高達 1500 VDC。
該驅動器可用于具有可編程死區時間 (DT) 的半橋驅動器。禁用引腳在設為高電平時可同時關斷兩個輸出，并在開路或接地時允許正常運行。作為一種故障安全措施，初級側邏輯故障強制兩個輸出均為低電平。
此器件接受高達 25V 的 VDD 電源電壓。3V 到 18V 的寬輸入電壓 VCCI 范圍使得該驅動器適用于與模擬和數字控制器連接。所有電源電壓引腳都具有欠壓鎖定 (UVLO) 保護功能。
憑借所有這些高級特性，UCC20520 能夠在各種各樣的電源應用中實現高效率、高電源密度和穩健性。
器件信息
| 零件編號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| UCC20520 | DW SOIC (16) | 10.30mm × 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

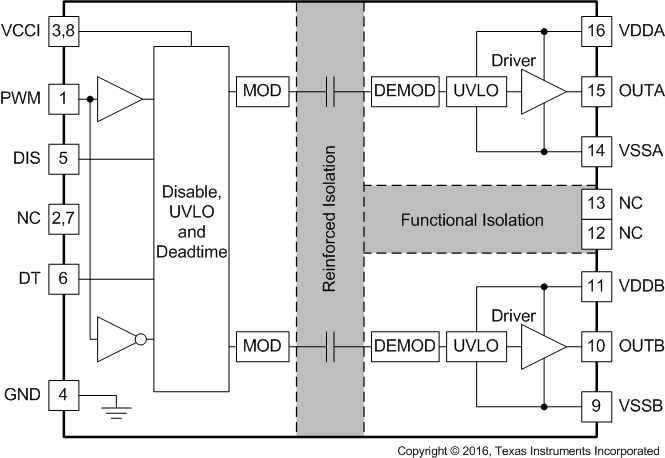

功能框圖
