3 說明
UCC23514 是一款適用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容單通道隔離式柵極驅動器，具有 4.5A 峰值拉電流和 5.3A 峰值灌電流以及 5.0kVRMS 增強型隔離額定值。33V 的高電源電壓范圍允許使用雙極電源來有效驅動 IGBT 和 SiC 功率 FET。UCC23514 可以驅動低側和高側電源 FET。與基于光耦合器的標準柵極驅動器相比，此器件的主要特性可顯著提高性能和可靠性，同時在原理圖和布局設計中保持引腳對引腳兼容性。性能亮點包括高共模瞬態抗擾度 (CMTI)、低傳播延遲和小脈寬失真。
嚴格的過程控制可實現較小的器件間偏移。輸入級是仿真二極管，這意味著與傳統的 LED 相比，具有長期可靠性和出色的老化特性。它采用 8 引腳表面貼裝 7.5mm x 5.85mm（典型值）SOIC 封裝，爬電距離和間隙 ≥ 8.5mm，來自材料組 I 的模壓化合物的相對漏電起痕指數 (CTI) > 600V。UCC23514 具有高性能和高可靠性，非常適合所有類型的電機驅動器、光伏逆變器、工業電源和電器。更高的工作溫度為傳統光耦合器原來無法支持的應用開辟了機會。
UCC23514V 選項可在單個終端上提供柵極驅動輸出。對于需要分離柵極驅動輸出的應用，UCC23514S 版本提供兩個單獨的輸出引腳 OUTH 和 OUTL。如果應用需要的 UVLO 以單獨 COM 引腳為基準，則適用于 UCC23514E 版本，它有助于實現雙極柵極驅動電源應用。UCC23514M 選項將晶體管的柵極連接到內部鉗位，以防止米勒電流造成假接通。
| 器件型號 | 特性說明 |
|---|---|
| UCC23514E | 以發射極為基準的 UVLO |
| UCC23514M | 米勒鉗位 |
| UCC23514S | 分離輸出 |
| UCC23514V | 單個 VOUT 引腳 |

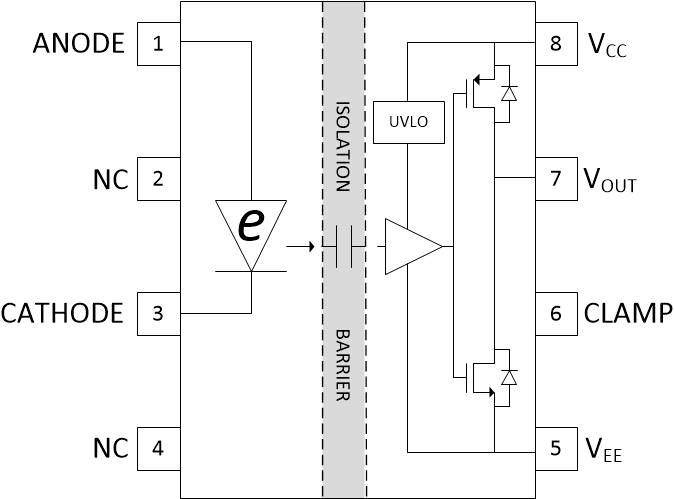

UCC23514M 的功能方框圖

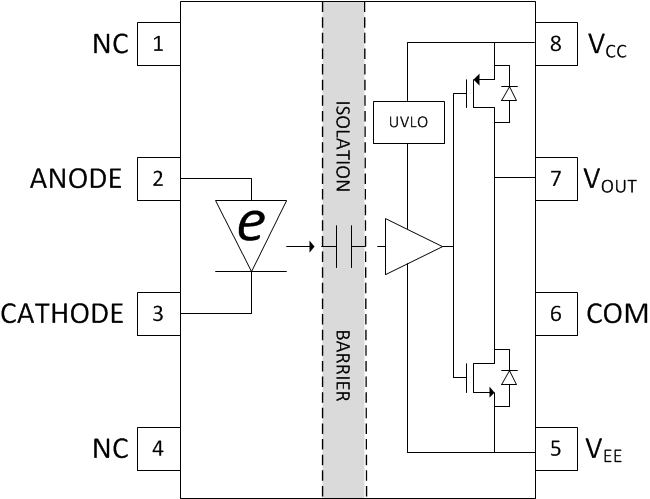

UCC23514E 的功能方框圖

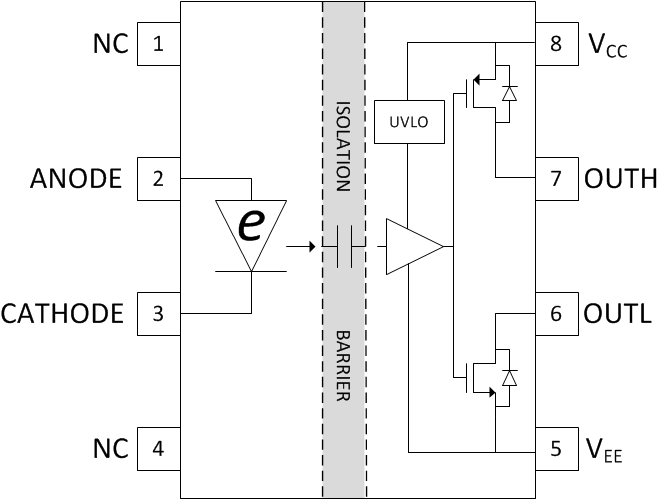

UCC23514S 的功能方框圖

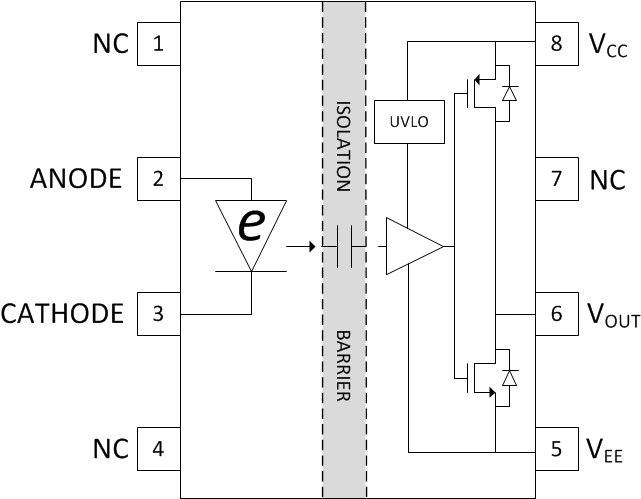

UCC23514V 的功能方框圖
