圖 6-5 顯示了 UCC278X4 的典型半橋配置。電源電路中存在由 QT/QB 中的裸片鍵合和引腳連接以及 PCB 布線產生的寄生電感,這些寄生電感標記為 LK1,2,3,4。
對 HS 進行開關期間,電源電路的電流路徑從電流路徑 1 切換為電流路徑 2。這一過程稱為電流換向。LK3、LK4 和 QB 體二極管兩端的電流將 HS 拉低至 VSS,如圖 6-5 中的波形所示。但是,UCC278X4 能在 HS 上出現負電壓的條件下可靠地運行。
電平移位器電路以 VSS 為基準(請參閱圖 6-1),HB 至 VSS 的電壓是電平移位器的電源電壓。當 HS 相對于 VSS 為負電壓時,HB-VSS 的電壓會降低,如圖 6-6 所示。電平移位器具有最低工作電壓,若其電源電壓過低,將無法把 HI 信號傳遞至 HO。UCC278X4 的電平移位器的最小電源電壓為 3V,因此建議的 HS 規格取決于 HB-HS。當 HB - HS = 12V 時,建議的最小 HS 規格為 -9V。
通常,當 HB - HS = 12V 時,HS 可以在低至 -9V 的電壓下工作。如果 HB - HS 電壓不同,最小 HS 電壓也會相應地變化。
圖 6-6 具有負 HS 的電平移位器電源電壓當 HB - HS = 12V 時,HO 邏輯電路可在 HS 處于 -9V 至 200V 電壓范圍內時正常工作
典型 UCC278X4 器件在 HS 引腳負電壓條件下的工作能力如圖 6-8 所示。測試方法如圖 6-7 所示。

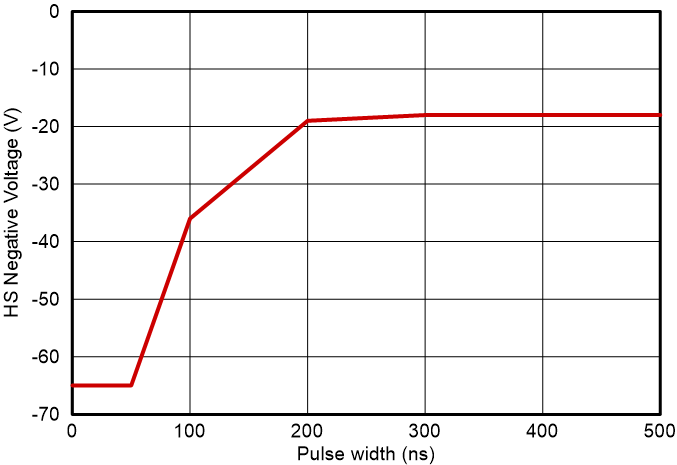

圖 6-8 NTSOA(負瞬態安全工作區)最大負 HS 電壓與脈沖寬度間的關系上述曲線是基于在 25°C 和 VHB - VHS = 15V 條件下對有限的器件測試得出的典型曲線。該曲線提供了器件可以承受的負瞬態的通用指南,但仍建議通過布局和設計將負瞬態限制在器件的建議規格范圍內。
