3 說明

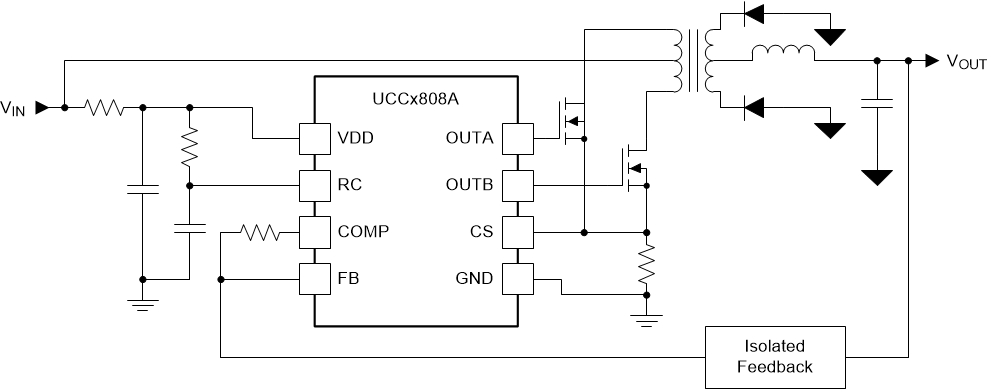

UCC2808A-xEP 是一個 BiCMOS 推挽式高速低功耗脈寬調制器系列。UCC2808A-xEP 包含離線式或直流/直流固定頻率電流模式開關電源所需的所有控制和驅動電路，且所需外部部件數最少。
UCC2808A-xEP 雙輸出驅動級采用推挽配置。兩個輸出都使用切換觸發器以振蕩器頻率的一半開關。兩個輸出之間的死區時間通常為 60ns 至 200ns，具體取決于計時電容器和電阻器的值。輸出級占空比限制為小于 50%。
UCC2808A-xEP 系列提供了多種封裝選項和欠壓鎖定電平選項。該系列具有適用于離線和電池供電系統的 UVLO 閾值和磁滯選項。閾值如器件比較表 所示。
UCC2808A-xEP 控制器是 UCC2808 系列的增強版本。各系列之間的顯著區別在于 A 版本在 CS 引腳與接地之間有一個內部放電晶體管，該晶體管在振蕩器死區時間內每個時鐘周期激活。內部放電晶體管在每個周期內釋放 CS 引腳上的任何濾波電容，并有助于最小化濾波電容值和電流檢測延遲。
(1) 有關所有可用封裝，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
