圖 6-1 說明了簡化的隔離反激式轉換器，其中顯示了該器件的主要電壓調節塊。動力總成操作與任何 DCM 反激式電路相同，但精確的輸出電壓和電流檢測是初級側控制的關鍵。在變壓器退磁時間內，在 VS 輸入端使用分壓器網絡將輸出電壓作為反射電壓進行檢測。使用電流檢測電阻器 R_CS 在 CS 輸入端檢測初級繞組電流。

圖 6-1 簡化的反激式轉換器（具有主要電壓調節塊）

在初級側控制中，在存儲的變壓器能量到次級側的傳輸結束時在輔助繞組上直接檢測輸出電壓。如圖 6-2 所示，顯然存在一個下降斜率，表示當次級電流減小到零時，總整流器 V_F 和電阻壓降減小。為了準確表示輔助繞組上的次級輸出電壓，鑒別器可靠地阻止漏電感復位和振鈴，在振鈴減弱后的下降沿期間連續對輔助電壓進行采樣，并在次級繞組達到零電流時捕獲誤差信號。VS 上的內部基準為 4.04V。VS 基準電壓的溫度補償為 -1mV/°C，可以抵消輸出整流器正向電壓隨溫度的變化。電阻分壓器依據 VS 引腳說明進行選擇。

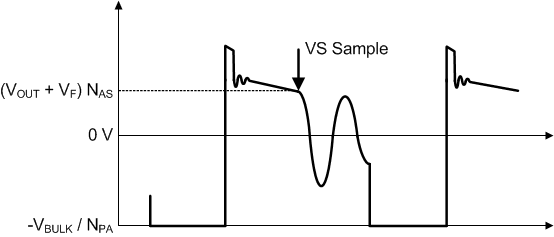

圖 6-2 輔助繞組電壓

UCC28731-Q1 VS 信號采樣器包括確保一個來自輔助繞組輸出電壓的準確采樣信號的鑒別方法。然而，輔助繞組信號的一些細節需要注意以確保可靠運行，特別是漏電感的復位時間和任何后續漏電感振鈴的持續時間。請參見下面的圖 6-3，了解有關波形標準的詳細說明，以確保在 VS 引腳上進行可靠的采樣。

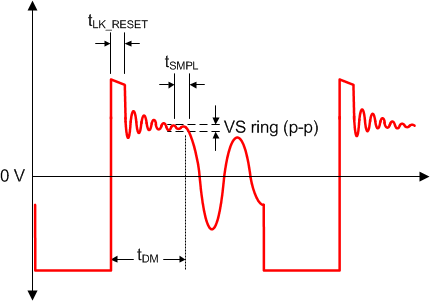

圖 6-3 輔助波形詳細信息

要檢查的第一個細節是漏電感復位基底的持續時間，即圖 6-3 中的 t_{LK_RESET}。由于這可以模擬次級電流衰減的波形，后跟急劇下降的斜率，因此應使泄漏復位時間針對 I_PRI 最小值保持小于 750ns，針對 I_PRI 最大值保持小于 2.25μs，這一點很重要。

第二個細節是 t_{LK_RESET} 后的 V_AUX 波形上振鈴的振幅。在退磁時間 t_DM 結束前至少 200ns 內，VS 引腳上的峰峰值電壓應小于 125mV。如果擔心過度振鈴，它通常在輕載或空載情況下發生，此時 t_DM 處于最小值。為避免 VS 處的信號波形因示波器探頭電容而失真，建議探測輔助繞組以查看 VS 波形特性。VS 上的可承受紋波通過 R_S1 和 R_S2 放大到輔助繞組電壓，其值等于 125mV x (R_S1 + R_S2)/R_S2。
