3 說明
UCD90160A 是一款 16 軌 PMBus/I2C 可尋址電源序列發生器和監視器。該器件集成一個 12 位 ADC，用于監視多達 16 個電源電壓輸入。26 個 GPIO 引腳可用于電源使能端、加電復位信號、外部中斷、級聯或其它系統功能。這些引腳中有 12 個引腳提供 PWM 功能。利用這些引腳，UCD90160A 可支持裕度調節以及通用 PWM 功能。
運用引腳選擇電壓軌狀態功能可實現特定的電源狀態。該功能允許使用多達3個GPI來啟用和停用任意電壓軌。對于執行系統低功耗模式及用于硬件設備的高級配置和電源接口 (ACPI) 規范而言，這一點是很有用處的。
憑借故障引腳功能，可以輕松級聯多個器件并對其加以協調，使其同步響應故障。
這個TI的 融合數字電源™設計人員軟件用于器件配置。這款基于PC的圖形用戶界面 (GUI) 提供了一種用于配置，存儲和監視所有系統操作參數的直觀界面。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCD90160A | VQFN (64) | 9.00mm x 9.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

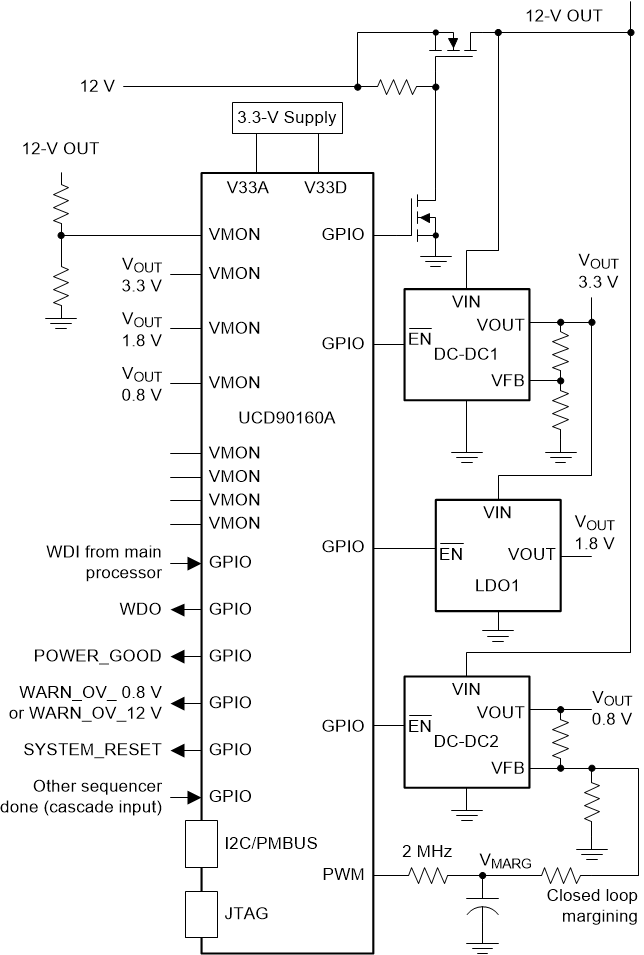

簡化應用
