設計說明

儀表放大器針對低噪聲、低失調電壓、低漂移、高 CMRR 和高精度進行了優化，但這些儀表放大器無法驅動精密 ADC，以在 ADC 采集期間正確地使信號穩定。該設計展示了一個有關如何設置增益和失調電壓漂移以放大低電平非對稱輸入信號的示例。此外，高增益會限制 INA828 儀表放大器帶寬，因此使用 OPA827 運算放大器作為緩沖器，以便可以實現 ADS8568 的最大采樣率。相關的電路指導手冊（采用儀表放大器驅動高電壓 SAR ADC）中介紹了一種不采用寬帶寬緩沖器的簡化方法，與本文檔中的緩沖式設計相比，該簡化方法具有有限的采樣速率。此外，采用緩沖式儀表放大器驅動高電壓 SAR ADC 也分析了該采用單位增益的設計。該電路實施適用于所有需要精密信號處理和數據轉換的 PLC 中的橋式傳感器 和模擬輸入模塊。

設計說明

1. 儀表放大器的帶寬通常不足以以較高的數據速率驅動 SAR 數據轉換器。當儀表放大器處于高增益狀態時尤其如此。因此，需要使用寬帶寬驅動器，因?yàn)椴捎瞄_(kāi)關電容器輸入結構的 SAR ADC 具有需要在每次采集期間充滿電的輸入電容器。此設計中增加了 OPA827 緩沖器，從而使 ADC 能夠以最大采樣速率運行（ADS8568 510kSPS，對于并行接口）。
2. 使用儀表放大器的共模輸入范圍計算器 軟件工具檢查放大器的共模范圍。
3. 選擇適合 C₁ 和 C_filt 的 COG 電容器，以便更大程度地減少失真。
4. 增益設置電阻器 R_g 為 0.1% 20ppm/°C 薄膜電阻器或更佳的電阻器，以實現低增益誤差和低增益漂移。
5. TI 高精度實驗室 視頻系列介紹了選擇驅動器放大器以及電荷桶電路 R_filt 和 C_filt 的方法。有關詳細信息，請觀看 SAR ADC 前端元件選擇簡介。
6. 設置運算放大器和儀表放大器之間濾波器的截止頻率，以實現抗混疊并最大程度地降低噪聲。有關混疊和抗混疊濾波器的更多詳細信息，請觀看混疊和抗混疊濾波器。
7. 由于儀表放大器的高增益，直流誤差（失調電壓、增益和漂移）的影響很大。校準是最大程度地降低這些誤差的好方法。有關校準的更多詳細信息，請觀看了解和校準 ADC 系統的失調電壓和增益。

元件選型

1. 根據差分輸入信號和 ADS8568 滿量程輸入范圍確定增益。

2. 該設計中的輸入信號是 ±10V 高電壓信號，因此應將 INA828 的增益設置為 1，不需要增益電阻器 (R_g)。

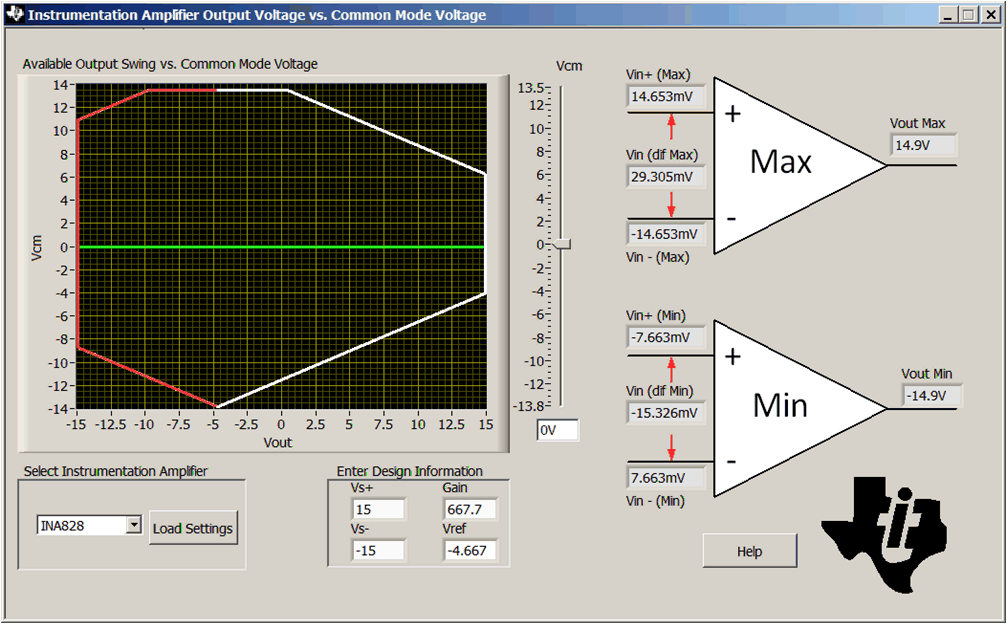

3. 使用儀表放大器的共模輸入范圍計算器 確定 INA826 是否超出共模范圍。下圖中的共模計算器指示對于 0V 共模輸入，輸出擺幅為 ±14.9V。

4. 使用 TINA-TI SPICE 和 SAR ADC 前端元件選擇簡介 視頻中所述的方法確定 C_filt 和 R_filt 的值。本文檔中所示的 R_filt 和 C _filt 值適用于這些電路；但在使用不同放大器時，需要使用 TINA-TI SPICE 確定的新值。
5. 根據您的系統要求（在該示例中為 f_cRC = 15.9kHz）選擇 INA828 和 OPA827 之間的 RC 濾波器。


直流傳輸特性

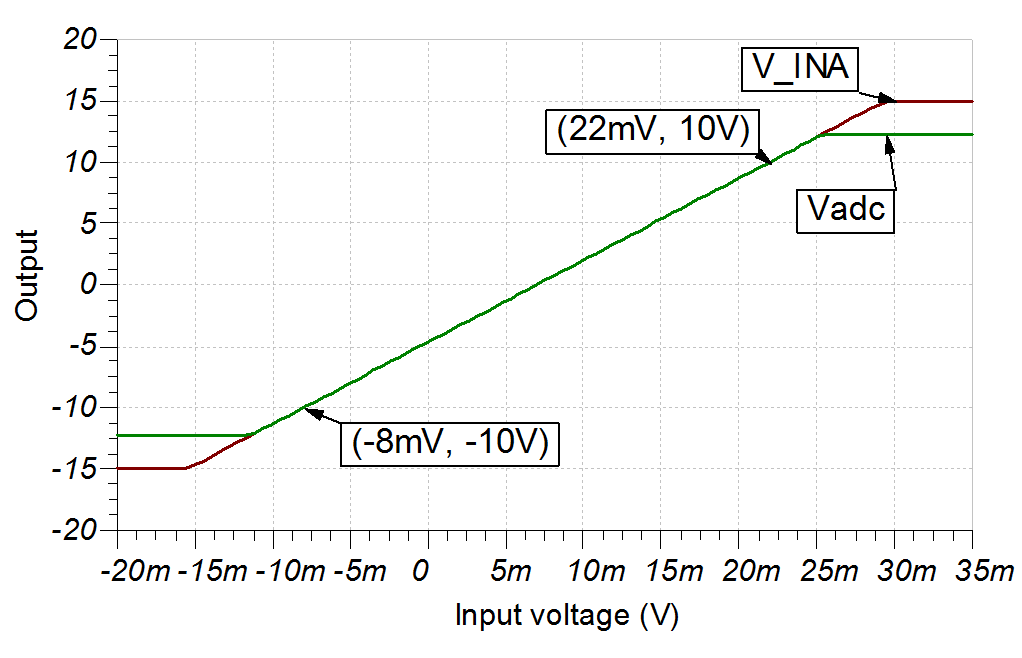

下圖展示了 –10V 至 +10V 差分輸入的線性輸出響應。有關該主題的詳細理論信息，請參閱使用儀表放大器確定 SAR ADC 的線性范圍。該 ADC 的滿量程范圍 (FSR) 處于儀表放大器的線性范圍內。

交流傳輸特性

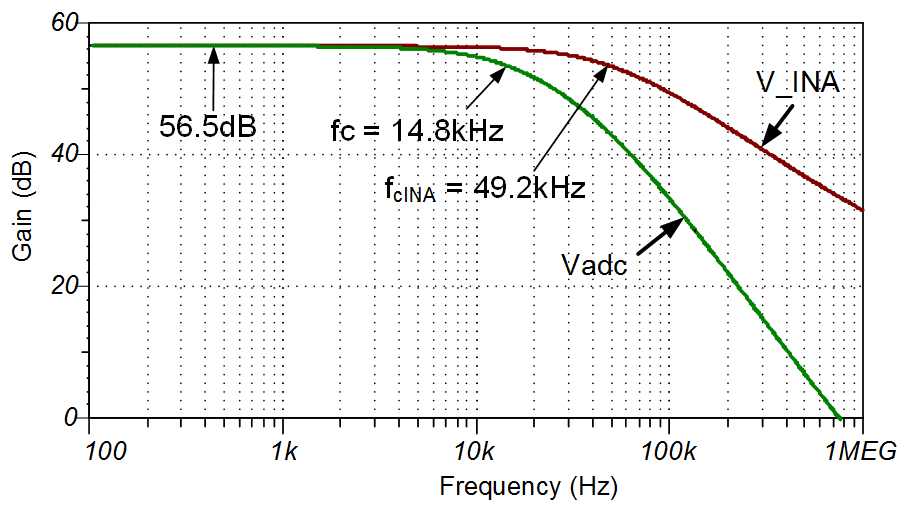

該設計的帶寬被仿真為 14.8kHz，增益為 56.4dB (667.7V/V)。帶寬限制由組合 RC 濾波器 (f_cRC = 15.9kHz) 和儀表放大器 (f_cINA=49.2kHz) 設置。

瞬態 ADC 輸入穩定仿真 (510kSPS)

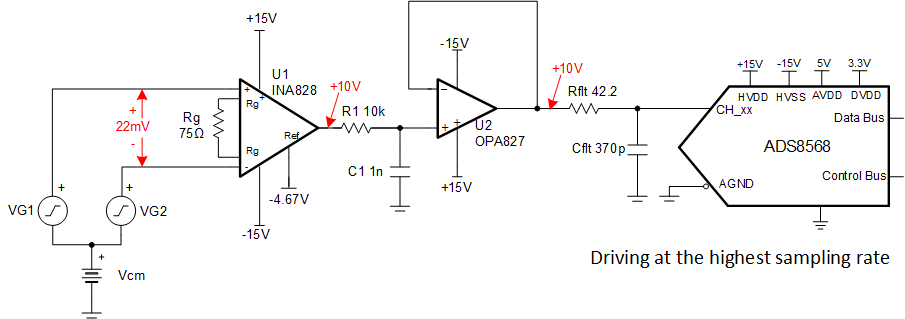

之所以使用 OPA827 緩沖器 (22MHz GBW)，是因?yàn)樗軌蝽憫?yīng) ADS8568 的電荷反沖產生的快速瞬態。該運算放大器緩沖器使系統能夠?qū)崿F(xiàn) ADS8568 的最大采樣率 (510kSPS)。以下仿真顯示了使用 INA828 和 OPA827 緩沖器以及 ADS8568 趨穩至滿量程直流輸入信號的情況。該類型的仿真表明已正確選擇采樣保持反沖電路，滿足所需的 ?LSB (152μV)。請參閱 SAR ADC 前端元件選擇簡介，了解有關此主題的詳細理論。

噪聲仿真

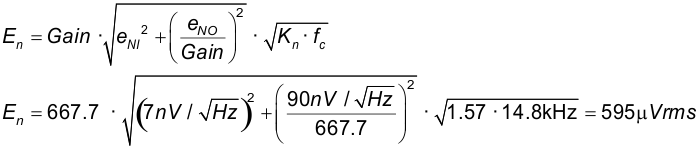

該部分概要介紹如何使用簡化的噪聲計算方法進行粗略估算。我們?cè)谠撚?jì)算中忽略了 OPA827 產生的噪聲，因?yàn)?INA828 的噪聲占主導地位，也忽略了電阻器噪聲，因?yàn)樗诟哂?15.92kHz 的頻率下會衰減。

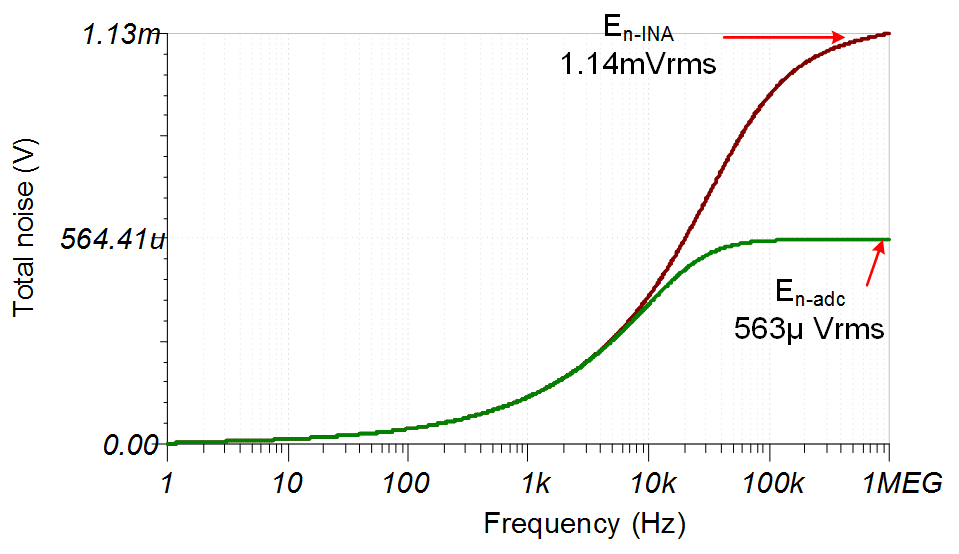

請注意，計算值與仿真值之間匹配良好（仿真值 = 563μV_RMS，計算值 = 595μV_RMS）。有關放大器噪聲計算的詳細理論，請參閱 TI 高精度實驗室 - 運算放大器：噪聲 4；有關數據轉換噪聲，請參閱計算 ADC 系統的總噪聲。

增益誤差和失調電壓估算

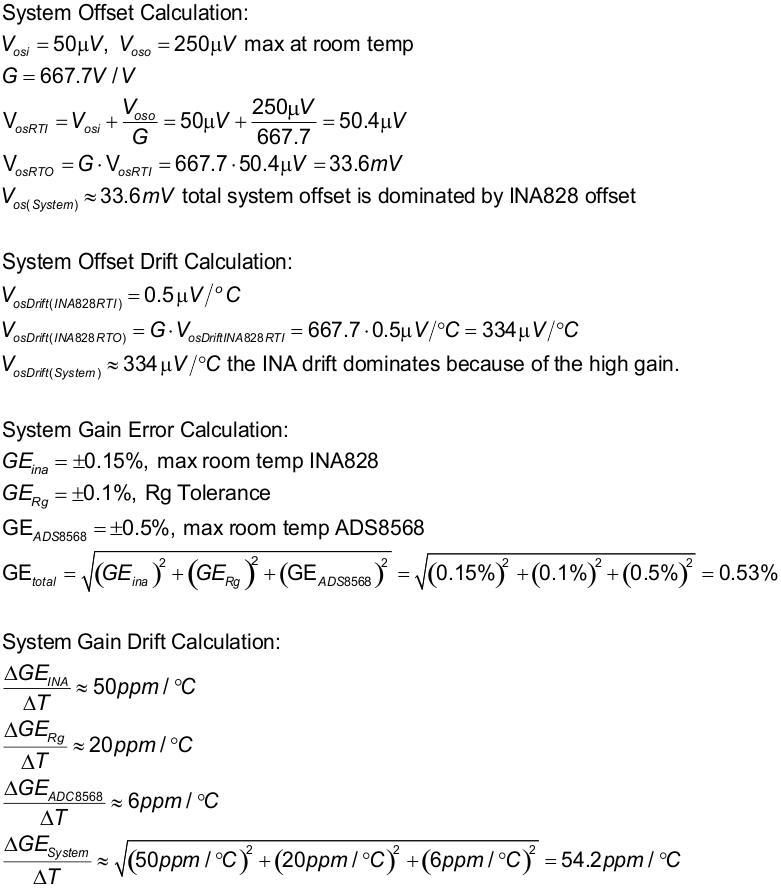

以下失調電壓和失調電壓漂移計算由儀表放大器主導，因?yàn)樗哂懈咴鲆?。增益誤差計算包括 ADC 和儀表放大器的增益誤差。對于失調電壓和增益誤差，使用最大室溫值。有關系統增益和失調電壓誤差的詳細信息，請觀看誤差分析背后的統計數據。
