5 電纜類型

在雙絞線上傳輸差分信號對RS-485應用是有利的，因?yàn)橥獠扛蓴_源會以共模方式均等的耦合到兩根信號線上，這些噪聲會被差分接收器過濾掉。

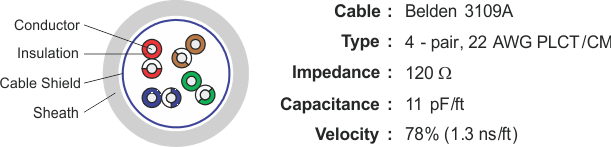

工業RS-485電纜分為有保護套、無保護套、雙絞線、非屏蔽雙絞線，符合 22-24AWG 線規的電纜特性阻抗為 120Ω。圖 5-1 所示為四線對電纜的橫截面，這種非屏蔽雙絞線通常用于 2 個全雙工網絡。兩對和單對版本的類似電纜可用于低成本的半雙工系統設計。

除網絡布線外，RS-485 標準強制設備的印制電路板布局和連接器要與網絡的電器特性保持一致，可以通過使印制電路板上的兩根信號線盡可能靠近并等長來實現。
