ZHCAAG1A December 2014 – June 2021 FDC1004 , FDC1004-Q1
6.3 用于人類識別的單一傳感器
用于人類識別的單一傳感器設計使用與平行指拓?fù)湎嗤倪吘夒娙菰瓌t，只是用人手或手指代替了接地電極。由于人體是接地的，當手接近傳感器時，從傳感器到手之間的邊緣電場線會發生雜散。此技術的作用原理與平行板公式類似，因為傳感器與 GND（手）電極之間的距離是唯一的可變參數。手靠近傳感器后，電容會增加，但由于邊緣效應，會以非線性的方式增加。在傳感器電極下如有屏蔽電極，可幫助減少 EMI 和寄生電容效應（如圖 6-5 所示），并且也適用于傳感器側面。

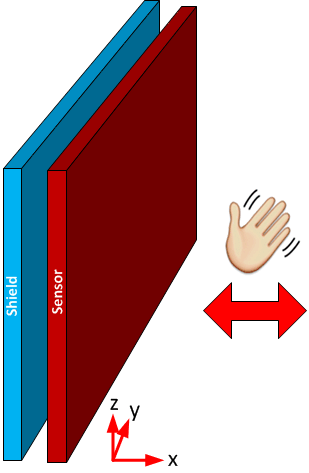

圖 6-5 用于人類識別的單一傳感器拓?fù)?/span>
