–40°C 下雙向負載電流為 100μA 時，輸出范圍通常為 0.75V 至 1.5V，這僅為電源電壓范圍的 25%。當雙向負載電流為 12μA 時，輸出范圍可增加至 0.1V 至 1.5V。如果所有負載均端接至地，則負載電流為 1mA 時，輸出范圍為 0V 至 1.4V。要獲得最大輸出范圍，需要使用外部上拉電阻器。例如，使用 5kΩ 電阻器在 –40°C 下可實現 0.8V 至 2.7V 的典型輸出范圍。

電阻越低，設計裕度和典型范圍越高（其中，典型范圍會略微增大）。V_OH 隨著電阻的降低而提高，但 V_OL 會降低，功耗會增加。不同于始終開啟的恒流阱驅動器，運算放大器與上拉電阻器變化趨勢相同。高輸出電平受上拉電阻器、反饋和其他負載的限制。當該電流流經上拉電阻器時，恒定灌電流驅動器將降低 V_OH。本部分的所有輸出范圍均基于本應用手冊中的典型 V_OH 和 V_OL 曲線。使用典型數據時，請務必增加設計裕度。

圖 5-1 展示了典型的 I_OH 與 V_OH 曲線（T_a = 25°C 且 V_CC = 3V 時）。圖 3-1 中的恒流阱驅動器負責提供此電流。該電流值會因器件和溫度而異。請勿將輸出上拉至高于 V_CC 的電壓，除非使用 V_CC 的外部二極管來限制輸出電壓。

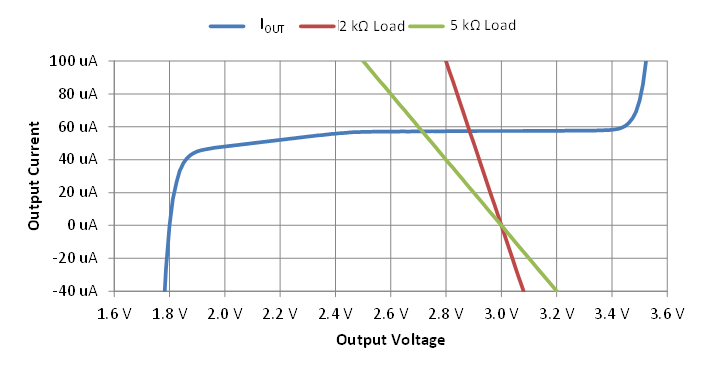

圖 5-1 使用上拉電阻器時輸出電流與輸出電壓的關系

使用提供至少 100μA 的上拉電阻器將會大幅增加輸出 V_OH 的電平。在圖 5-1 中，測量了輸出電流與輸出電壓。圖表中包含 2kΩ 和 5kΩ 兩條上拉電阻器負載線。沒有上拉電阻器或任何其他負載時，電流將為零，V_OH 將為 1.8V。5kΩ 電阻器負載線在 V_OH = 2.73V 處與輸出電流曲線相交，2kΩ 負載線在 V_OH = 2.88V 處與輸出電流曲線相交。如果輸出電流為 100μA，那么在 [2k, 5k] 負載下，V_OH 將降低至 [2.8V, 2.5V]。請注意，單向電流或非常低的雙向電流的另一個優點是無延時時間，在 NPN 達林頓和 PNP 發射極跟隨器驅動器之間切換時會出現延時時間。

在此系列器件中，TS321、LM358B、LM2904B、LM324B 和 LM2902B 通常具有更高的恒流阱。因此，對于這些器件，建議使用下拉電阻器而不是上拉電阻器。
