ZHCAAV0 June 2021 TCAN1144-Q1 , TCAN1145-Q1 , TCAN1146-Q1
7.1 看門狗良好事件
每成功完成一個看門狗周期，錯誤計數器計數遞減一。這意味著一些故障周期（具體取決于配置的錯誤計數器閾值）出現時不會觸發看門狗。如果在控制器恢復之前發生故障但故障周期計數未超出閾值，則后續的成功周期可將計數器歸零，而無需發送觸發或復位信號。

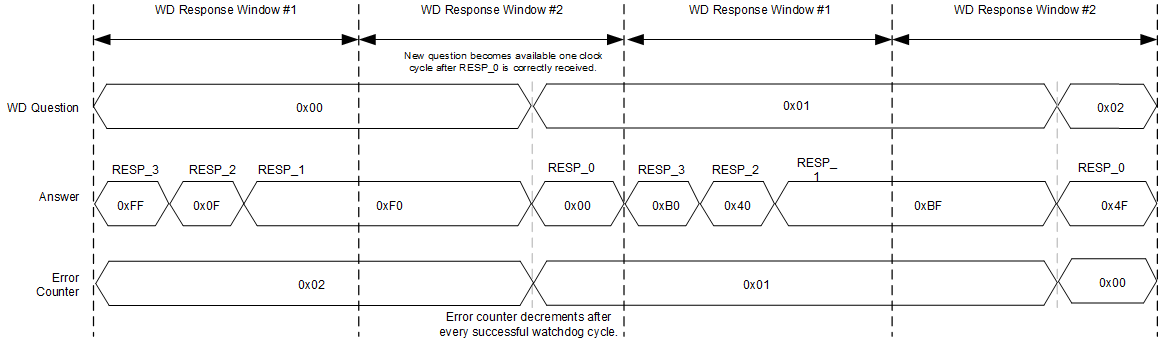

圖 7-2 看門狗維護時序成功示例
