4.1 穩態
圖 4-1 至圖 4-3 中所示的實驗穩態波形非常類似于圖 2-1 中所示的波形。通過研究穩態波形可以觀察到若干有趣的現象。隨著輸入電壓升高，次級繞組電流波形中的振鈴也會增大。次級輸出電壓紋波也與輸入電壓成正比。最后，流經耦合電感器次級繞組的峰值電流與輸入電壓成反比。
以下所有穩態波形都顯示了輸入電壓 VIN、初級側開關電壓 Vsw1、次級輸出電壓 Vout2 以及流經耦合電感器 IL 次級繞組的電流。

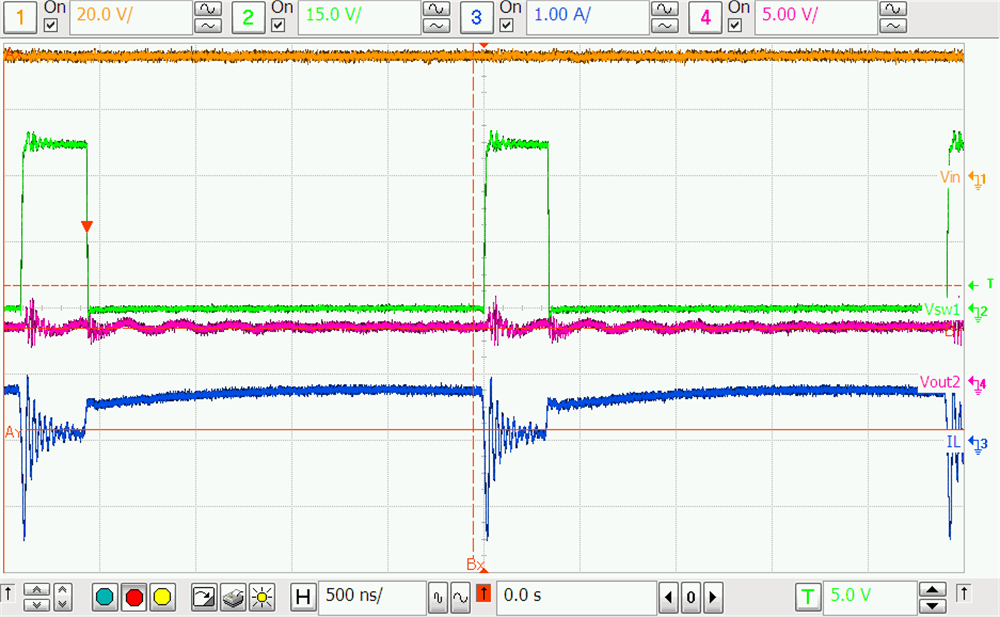

圖 4-1 VIN 為 12V 時的滿載穩態

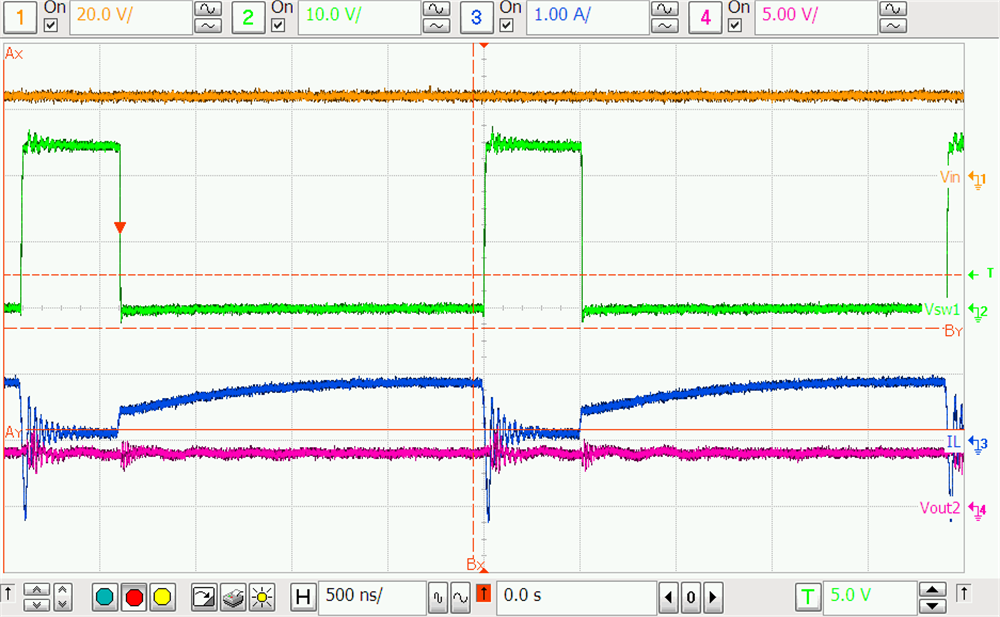

圖 4-2 VIN 為 24V 時的滿載穩態

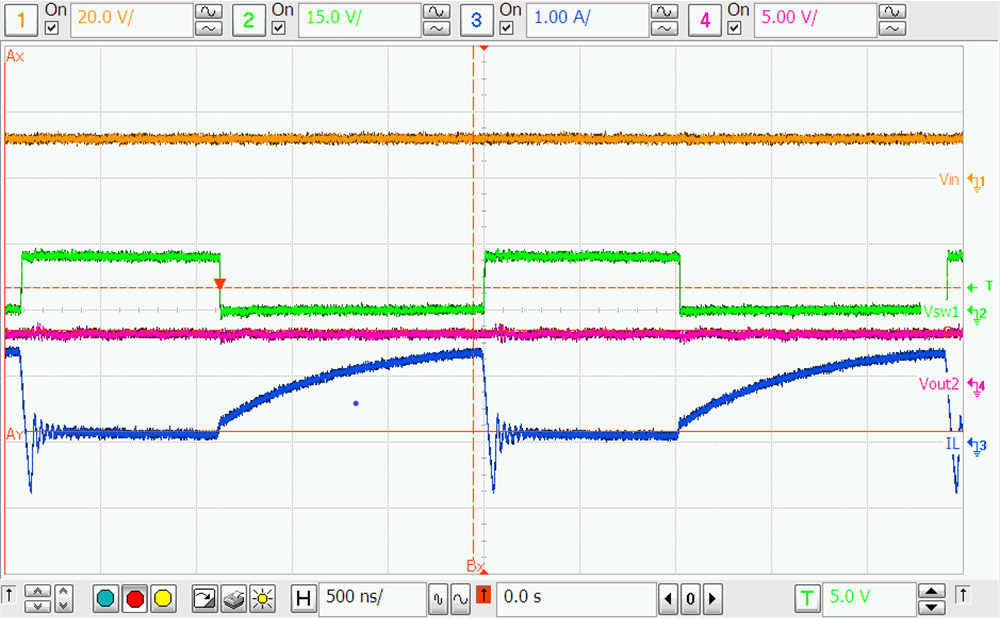

圖 4-3 VIN 為 36V 時的滿載穩態
