ZHCAB42 September 2020 TMP1075 , TMP108 , TMP112 , TMP144 , TMP461 , TMP464 , TMP468
當 CPU 或 GPU 具有可用的熱敏二極管引腳時,即可使用遠程溫度傳感器。遠程溫度傳感器將施加不同的電流,并回讀處理器引腳上的電壓變化。通過電壓的變化可以確定結溫。使用遠程溫度傳感器時,處理器的電氣路徑很重要,因為這些信號引腳上的電氣噪聲會導致溫度誤差。導致誤差的其他來源包括理想因子變化、串聯電阻和低 β 結。有些遠程溫度傳感器具有內置功能,可以限制這些誤差來源導致的溫度誤差。圖 5-2 所示為遠程溫度傳感器與 CPU 或 GPU 搭配使用的典型應用原理圖。

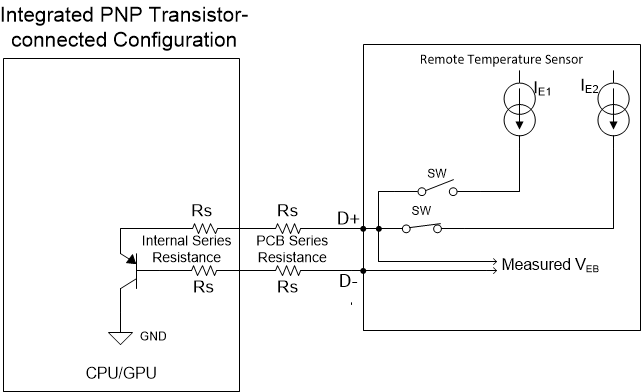

圖 5-2 遠程溫度傳感器應用原理圖
