1 FSK 概述
移頻鍵控 (FSK) 是一種利用頻率的離散變化來發送和接收數字?jǐn)?shù)據的調制方案。調制方案中有一個被稱為二進制移頻鍵控 (BFSK)的最簡單的調制方式，也在本演示中使用。
在該方案中，系統在兩個離散頻率之間進行切換：標記頻率（“1”）和空間頻率（“0”）。這兩種頻率與傳輸數據的位值直接相關。

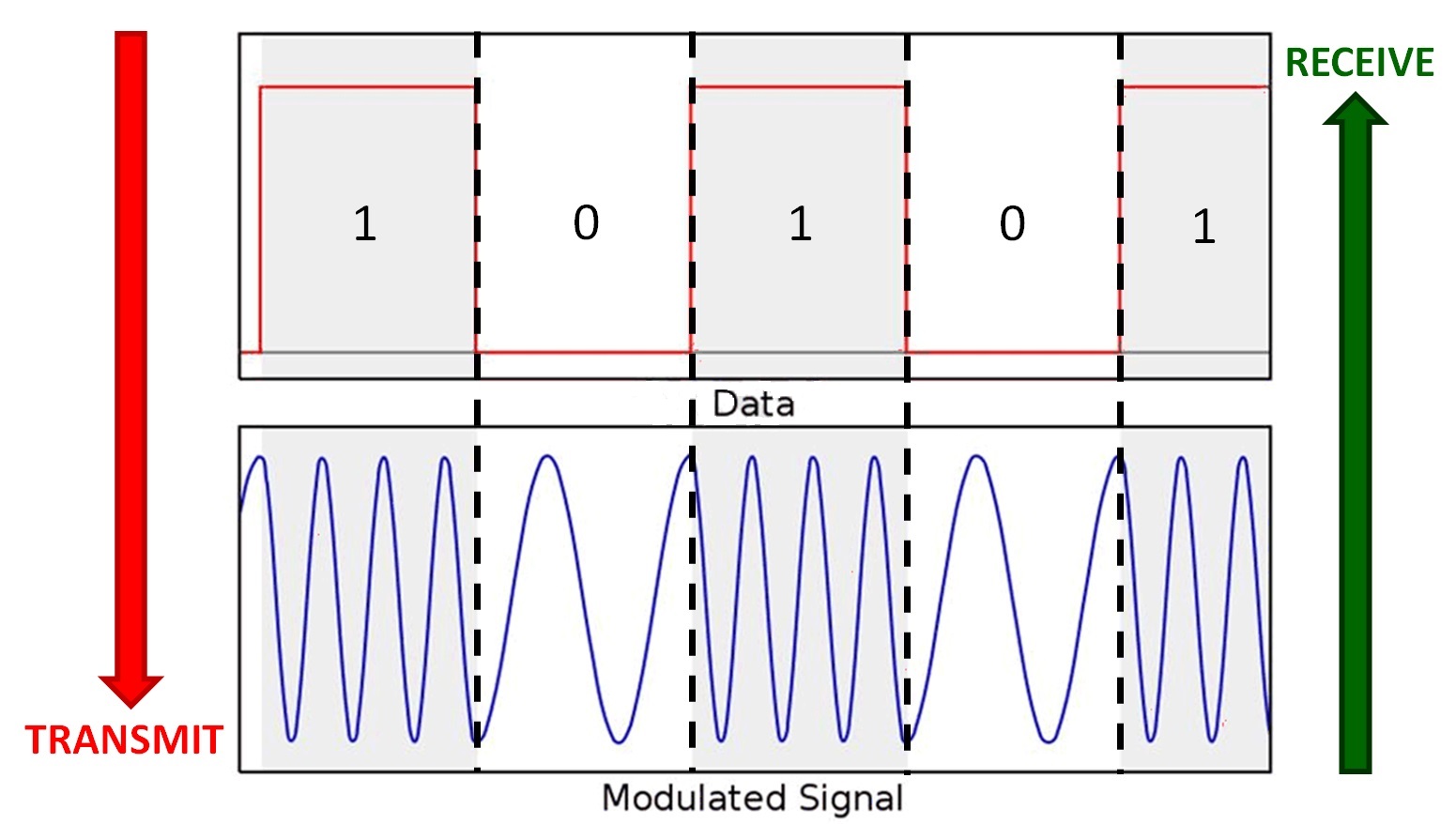

圖 1-1 在時域中顯示了對應的數據。

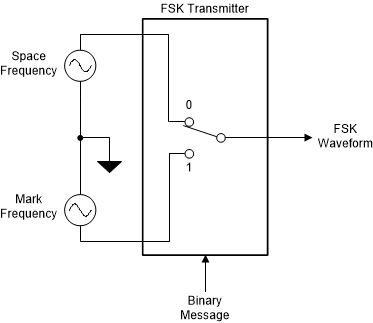

圖 1-1 時域中的二進制 FSK圖 1-2 顯示了一個簡化的 FSK 發送器示例，其中該模塊包含兩個振蕩器（具有一個內部時鐘）和一個用于控制開關位置的輸入二進制序列。
圖 1-2 發送器示例兩個振蕩器產生一個較高（空間）頻率信號和一個較低（標記）頻率信號，與一個內部時鐘一同連接到一個開關。兩個振蕩器在內部共用一個時鐘，以避免在消息傳輸期間輸出波形的相位不連續。然后根據二進制輸入，通過二進制輸入序列來選擇頻率。在本例中，二進制“0”對應于空間頻率的輸出，二進制“1”對應于標記頻率的輸出。

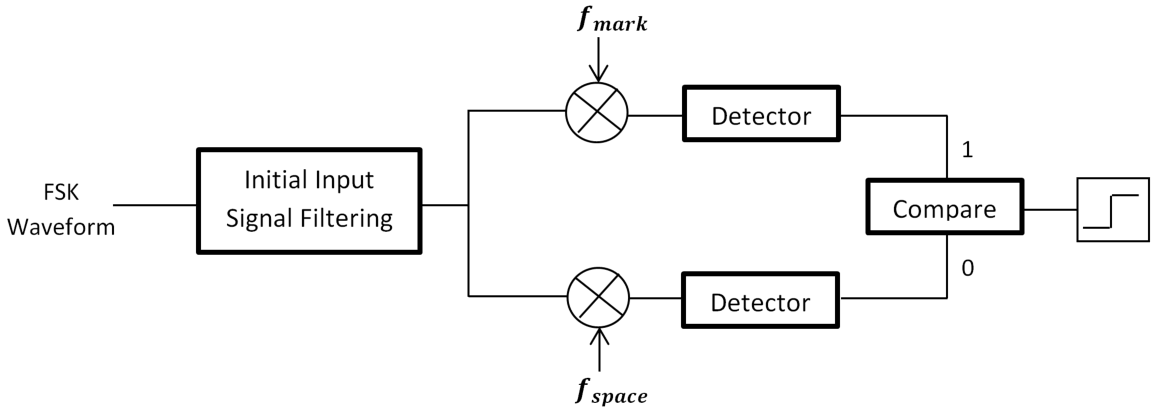

圖 1-3 顯示了一個簡化的 FSK 接收器示例，該接收器用于將接收到的信號轉換回所需的數字信息。
圖 1-3 接收器示例FSK 波形經過初始濾波，然后與所需的標記頻率 (fmark) 和空間頻率 (fspace) 信號進行混合。使用檢測器算法對輸出進行處理，然后對結果進行比較，以辨別接收到的信號是與標記頻率相關（二進制“1”）還是與空間頻率相關（二進制“0”）。其他功能還包括，根據接收到的標記信號或空間信號的持續時間來辨別接收到的位，并處理連續位之間的邊界。
以上是關于 FSK 工作原理的簡單概述，以下各節討論了如何在 C2000 器件上實現 FSK。
