3 生成查找表
計算 SOC 的常用方法是將電池剩余容量 (RemCap) 除以電池最大容量 Qmax，其中這兩個參數均以毫安時 (mAh) 為單位。
首先，計算測試過程中通過的總電量（電池最大容量）。
Equation1.
i[k] 是讀數 k 時的電流，Δt 是讀數之間的時間差，m 是讀數的總個數。
可以在每個讀數 n 處計算剩余容量。
Equation2.
然后可以計算 SOC。Equation3.
繪制電池電壓與 SOC 的關系圖會生成一個鋰離子電池的典型 SOC 曲線。

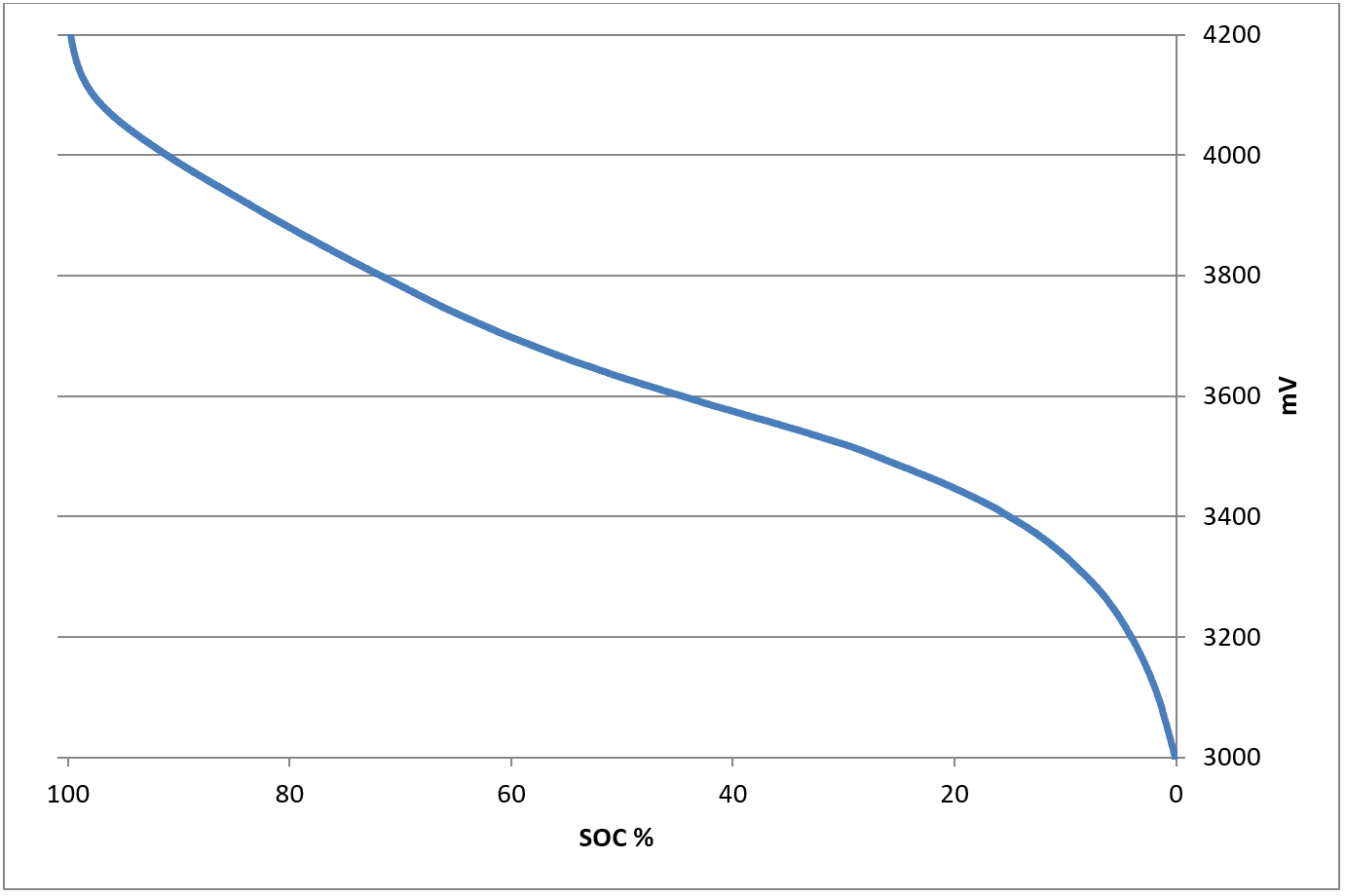

圖 3-1 Vbat 與 SOC 關系圖此方法已用于確定 TI 電量計的精度，如此處所示。上面的曲線代表給定放電的確切 SOC。
示例代碼已包含在 Python 查找表生成器 部分中，該部分根據 SOC 表征生成的數據生成多項式回歸。然后將該數據映射到 101 點十六進制查找表，以便輕松導入 MCU 應用中。使用 16 位分辨率，該表只占用 202 字節的內存。
