ADC12QJ1600-Q1 是一系列的 12 位、1.6GSPS 四通道/雙通道/單通道模數轉換器 (ADC)。由于具有低功耗和高采樣率，因此 ADC12QJ1600-Q1 非常適用于光檢測和測距（激光雷達）系統。ADC12QJ1600-Q1 使用具有多達 8 個串行通道的高速 JESD204C 輸出接口，支持高達 17.16Gbps 的線路速率。通過 JESD204C 子類 1 支持確定性延遲和多器件同步，并且與 JESD204B 接收器兼容。該器件具有多項創新同步功能，包括 SYSREF 窗口、具有內部壓控振蕩器 (VCO) 的內部 PLL、用于 FPGA 或 ASIC 的邏輯和串行器/解串器的多時鐘輸出，可簡化多器件設計的系統設計。

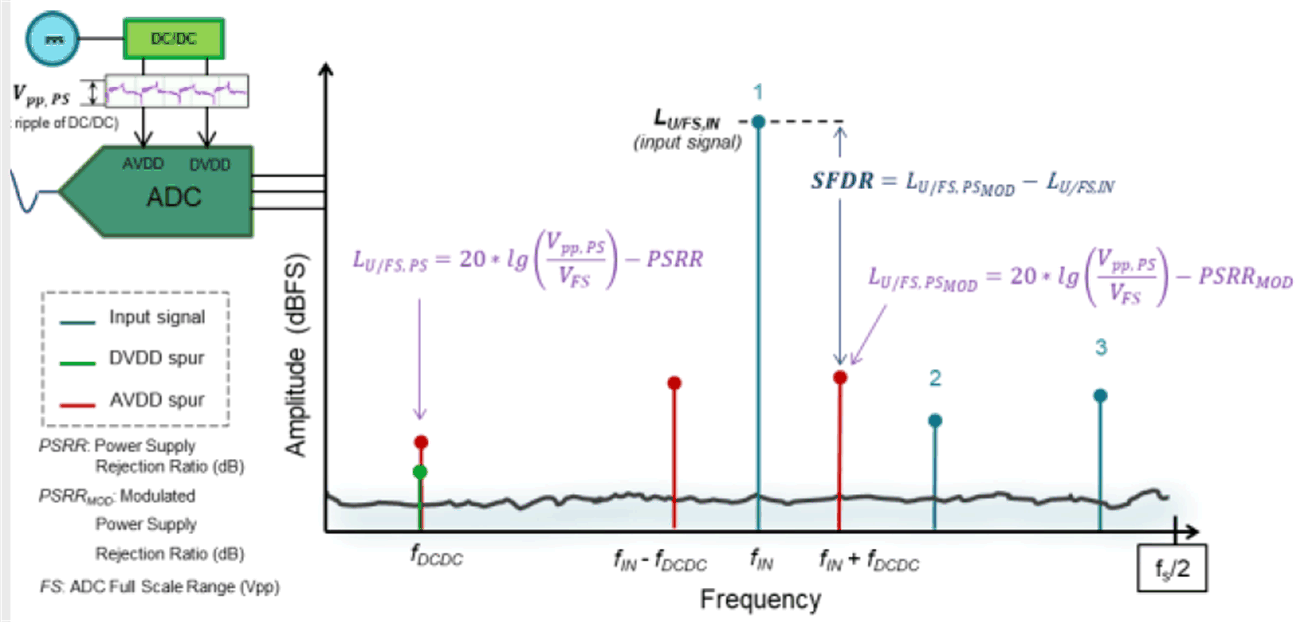

除直流/直流降壓穩壓器外，原產品評估模塊 (EVM) 還采用了低噪聲 LDO，從而更大程度減少供電網絡的任何不良影響。雖然為 ADC12QJ1600-Q1 指定了電源軌的直流精度，但沒有規定電源電壓噪聲和電源電壓紋波。任何電源紋波或噪聲在 ADC 的輸出頻譜上都會出現衰減。這種衰減可以表示為電源抑制比 (PSRR) 和 PSRR_MOD（或 PSMR），如圖 1-1 所示。

PSRR 是在直流/直流轉換器開關頻率基波處 (f_DCDC) 從 ADC 輸入電源紋波到 ADC 輸出頻譜的衰減。PSRR_MOD（或 PSMR）是輸出頻譜中（f_in - f_DCDC，f_in + f_DCDC）從 ADC 輸入到調制雜散的衰減。

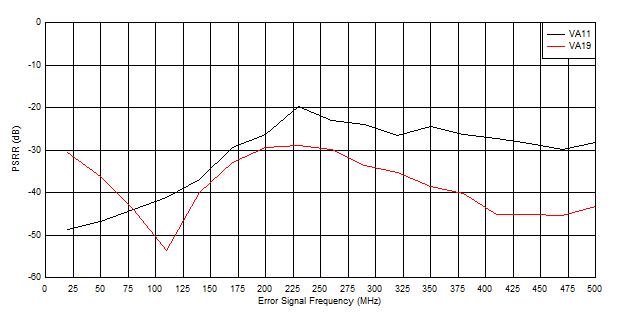

PSRR 通常不太受關注，因為其通常大于 40dB 并且不在目標頻率內，但一些模擬電壓軌的 PSRR 可能小于 40dB，如圖 1-2 所示。VA11 和 VA19 模擬電壓軌是 ADC12QJ1600-Q1 的超敏感電源。更重要的是 PSMR，因為對于 ADC12QJ1600-Q1 上的 VA11 和 VA19 等敏感模擬電壓軌而言，從電源軌到調制雜散的衰減可能較低。
