ZHCABN7 April 2022 TPS565242 , TPS565247 , TPS566242 , TPS566247
首先,它單獨從 TPS566242/7 優(yōu)化了引腳排列定義。圖 2-1 顯示了引腳排列。該器件集成了 BST 引腳,并為 PIN4 增加了一個 AGND。這種引腳排列簡化了板上的布局。圖 2-1 顯示了建議采用的布局。在頂層,它幾乎放置了所有線路,尤其是電源線,如圖 2-2 所示。建議將 GND 和 AGND 連接在一起以增大 GND 區(qū)域,從而提高熱性能。FB 線從底層穿過,避免受到開關噪聲的影響(圖 2-3)。
TPS566242/7 在高側和低側分別集成了 27.7mΩ 和 14.8mΩ 的小 Rdson。小 Rdson 產生的傳導損耗較低,這將有助于提高效率。它還增加了驅動壓擺率以減少開關損耗。下面的圖 2-4 和圖 2-5 顯示了 TPS566242 在 12V Vin 至 5V Vout 和 6A 負載下的 SW 波形。對于上升沿,壓擺率可以達到 4.25V/ns。同時,該部分采用特殊的驅動器設計來降低開關環(huán)電壓。對于下降沿,壓擺率可以達到 7.35V/ns。這種快速的開關壓擺率降低了開關損耗,這也有助于提高效率。

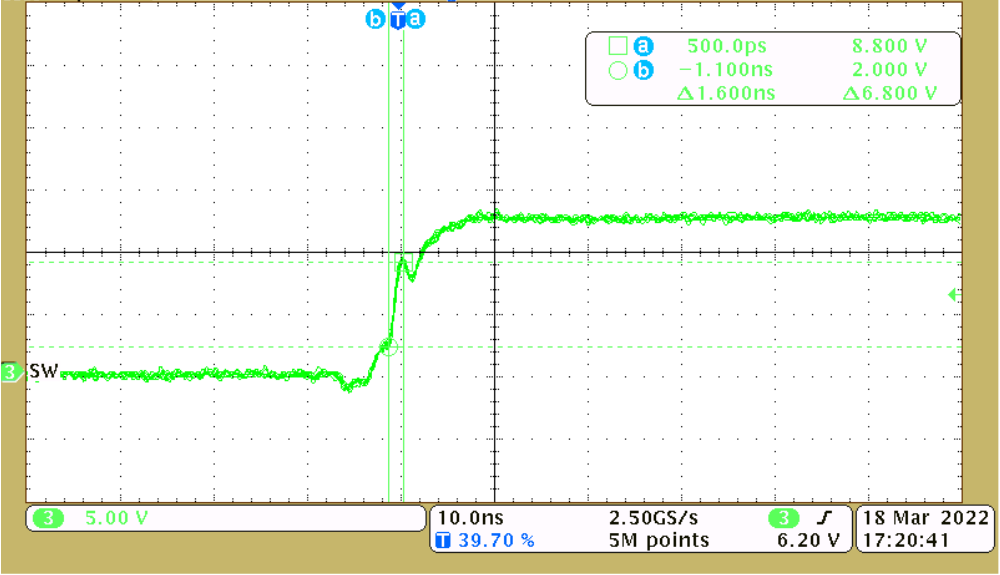

圖 2-4 TPS566242 上升沿

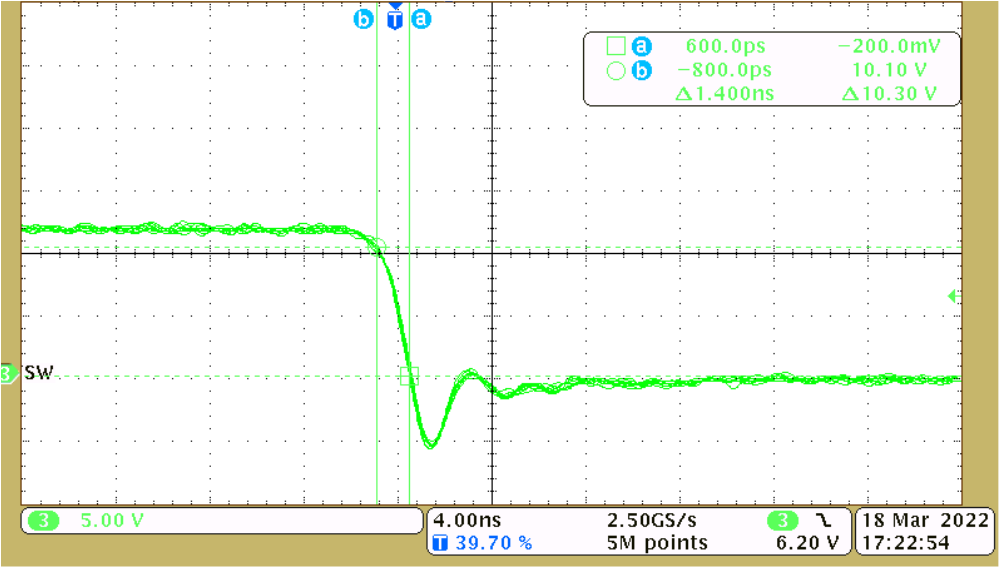

圖 2-5 TPS566242 下降沿
