3 變壓器上的浪涌脈沖

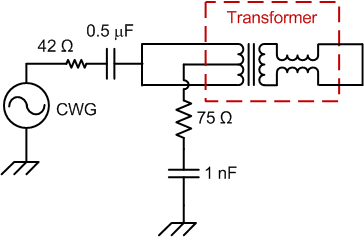

因此會提出以下問題：在變壓器未暴露于惡劣環境的一側實施浪涌保護的必要性有多大？線路上可能發生兩種類型的浪涌脈沖：差模浪涌和共模浪涌。當高能脈沖以電容方式耦合到所有線路上時，共模浪涌就會發生，同時提高共模電壓。這可能在雷擊或其他事件期間發生，但有趣的是，變壓器可以輕松地將這種能量消散到大地。這也意味著變壓器中心抽頭上的 RC 濾波器起到了保護作用。查看變壓器的隔離側，可以看出沒有多少脈沖通過，這意味著 Phy 受到保護，直到變壓器本身發生故障。

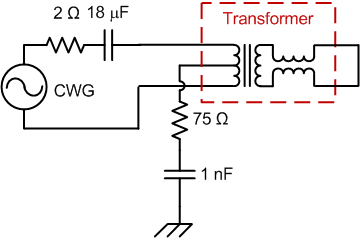

但是，差模浪涌則完全不同。差模浪涌是指浪涌脈沖直接耦合在信號線上并在另一條信號線上返回。這種類型的浪涌脈沖對以太網控制器來說非常危險，因?yàn)橐徊糠掷擞棵}沖實際上會通過變壓器的寄生電容并導致電流尖峰。這種脈沖可以在圖 3-3 中看到。需要注意的是，變壓器次級側不存在電壓的原因是它被短接在一起了。
