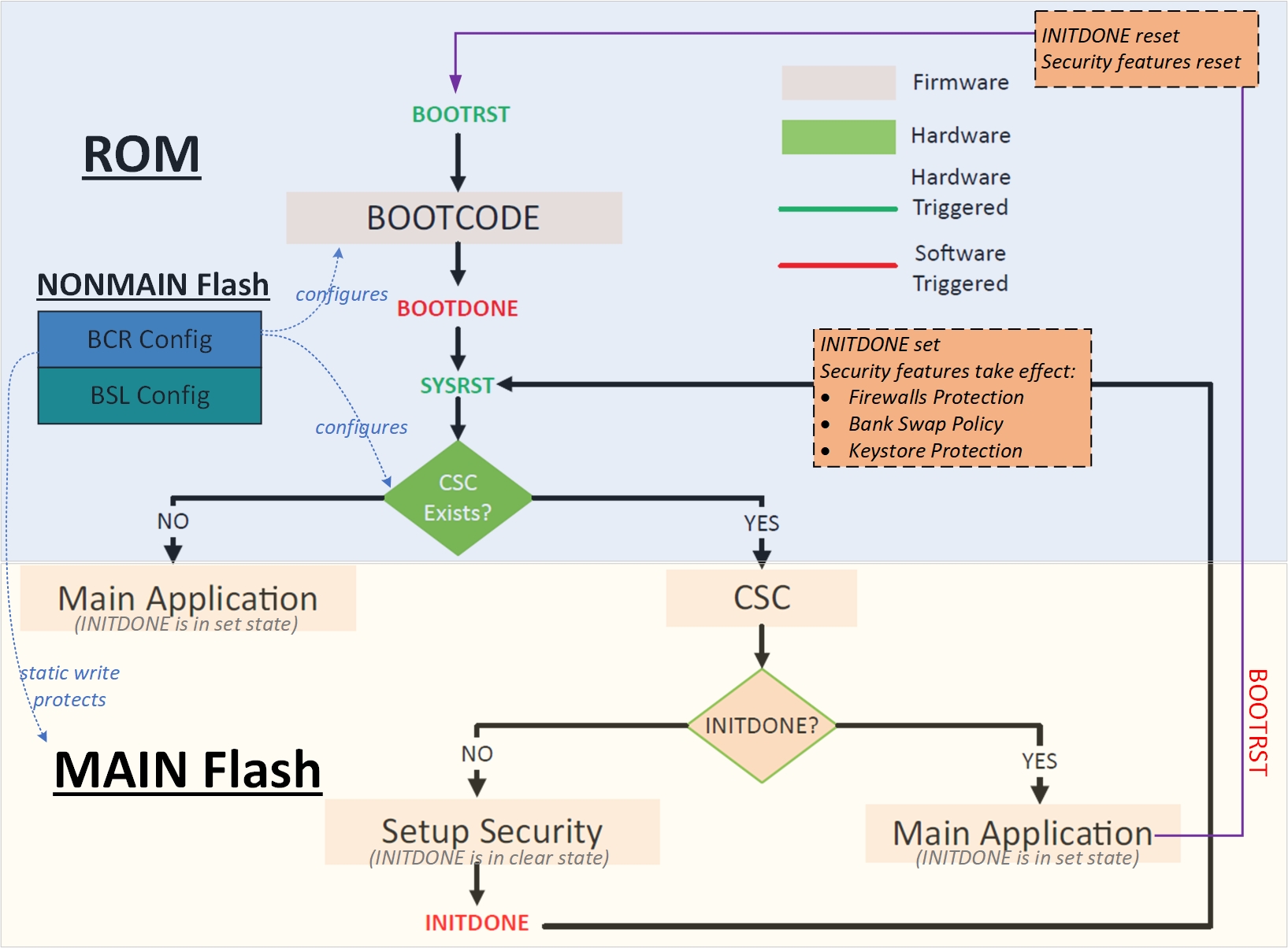

客戶安全代碼 (CSC) 是采用硬件隔離機制 (INITDONE) 的 MSPM0 器件的安全啟動解決方案。圖 3-1 展示了 CSC 引導和啟動序列。在 BOOTRST 時，TI ROM 代碼開始執行。成功引導后，引導代碼會發出 BOOTDONE。此時，SYSCTL 向器件發出 SYSRST 以觸發從 MAIN 閃存存儲器執行。引導代碼完成后，MAIN 閃存程序始終從物理地址 0x0004 向量（復位處理程序）開始。根據 NONMAIN 閃存 BCR 中的 CSCEXISTS 配置，BOOTDONE 之后有兩個執行流程：

• CSCEXISTS 設置：CSC 引導序列啟用，并且 MAIN 閃存程序以 INITDONE 在清除狀態下啟動。在這種情況下，用戶需要將 CSC 固件（MSPM0 SDK CSC 示例）放入 MAIN 閃存 0x0000 地址。CSC 固件需要通過 NONMAIN BCR 配置進行靜態寫保護。
• CSCEXISTS 清除：不允許 CSC 引導序列，MAIN 閃存程序在置位狀態下以 INITDONE 啟動。任何與安全相關的策略都是不可配置的，在這種情況下，用戶需要將應用程序固件放入 MAIN 閃存 0x0000 地址中。

對于 CSC 現有的情況，CSC 負責確定執行庫、內存區域保護、將安全密鑰初始化到 KEYSTORE 中、進行應用程序完整性和真實性驗證等。該器件正在特權狀態下工作，具有配置這些安全策略的權限。在 CSC 結束時會發出 INITDONE（通過寫入 SYSCTL.SECCFG.INITDONE，請參閱特定于器件的技術參考手冊以了解寄存器定義），然后 SYSCTL 會發出第二個 SYSRST，下面列出的所有安全策略在 INITDONE 期間生效，并且在下一個 BOOTRST 之前不修改：

• 防火墻保護策略
• 存儲體交換策略
• 密鑰庫保護

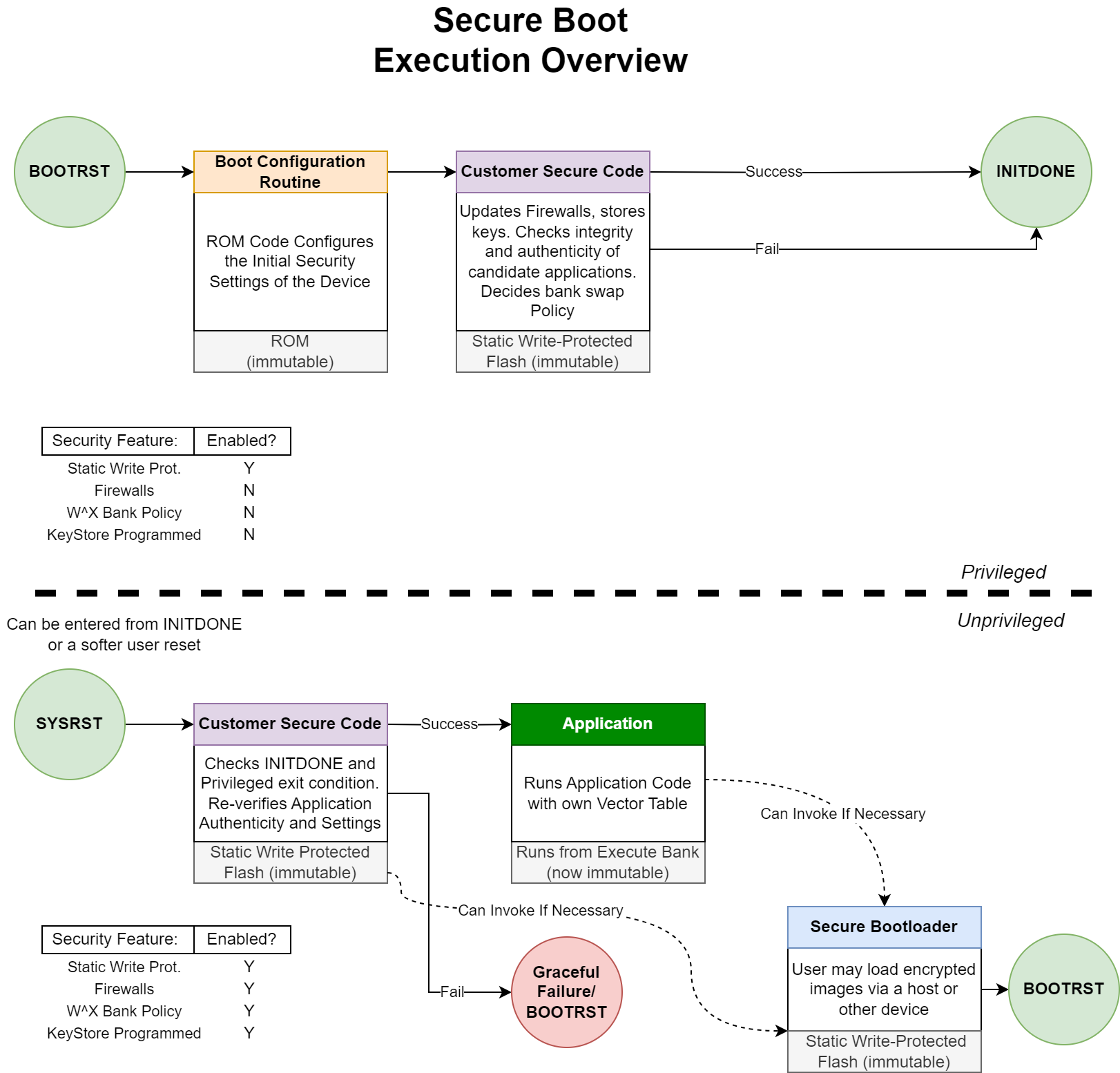

INITDONE 之后，器件進入非特權狀態，再次從 MAIN 閃存的地址 0x0004 開始執行，并且 CSC 會第二次執行。這一次，CSC 發現 INITDONE 之前已經發出過（這是通過讀取 SYSCTL.SECCFG.SECSTATUS.INITDONE 位來確定的），因此會直接跳至主應用程序。請參閱圖 3-2，了解特權狀態 (INITDONE) 和非特權狀態（INITDONE 之后）下的 CSC 執行流程。

有關引導和啟動順序的更多詳細信息，請參閱 MSPM0 G 系列 80MHz 微控制器技術參考手冊（修訂版 C）的安全一章。
