本節介紹基于 MSPM0 SDK CSC 示例 (MSPM0 SDK 2.08.00.03) 的 CSC 解決方案中的詳細引導流程，如圖 3-3 所示。整個執行流程與圖 3-1 和圖 3-2 中所示的流程圖基本兼容。

完成 ROM 引導代碼執行后，在程序首次進入 CSC 固件時，INITDONE (SYSCTL.SECCFG.SECSTATUS.INITDONE) 處于清除狀態。CSC 首先在特權狀態下工作。它從兩個閃存存儲體中搜索最高版本的映像，檢查版本回滾，然后通過對稱方法（硬件中的 AES-CMAC）或非對稱方法（軟件中的 SHA256+ECDSA）驗證應用程序映像的權威和完整性。驗證通過后，CSC 會更新回滾計數器、CMAC 標簽、SECRET 密鑰和 KEYSTORE。然后，它在 SECRET 閃存區域和可鎖定閃存區域中配置防火墻，并確定存儲體交換策略。CSC 發出 INITDONE 以觸發 SYSRST，并且器件進入非特權狀態。在置位狀態下檢查 INITDONE 后，器件會再次從 CSC 固件運行。檢查前一個引導狀態成功后，CSC 會跳轉到應用程序映像以啟動應用程序。

下面是一些與 CSC 示例執行流程相關的重要說明：

• 需要啟用 NONMAIN 閃存中的 CSCEXISTS 和 FLASHBANKSWAPPOLICY 字段，才能啟用整個 CSC 序列。
• PB0 表示物理 Bank0。由于存儲體交換策略在特權狀態 (pre-INITDONE) 下不會生效，因此在特權狀態下使用的閃存地址 CSC 始終指物理地址。
• 如果 PB0 和 PB1 中的兩個映像的版本相同，則會以更高的優先級驗證并執行 PB0 映像。
• 如果最高版本的映像未通過 SHA256+ECDSA 驗證，則會立即驗證另一個存儲體（如果存在）中的映像。
• 在非對稱身份驗證的情況下，首先在軟件中計算應用程序代碼的安全哈希 (SHA2-256) 摘要，然后軟件 ECDSA 根據固件中的公鑰驗證映像簽名。
• 對稱 AES-CMAC 算法是一種省時的機制，用于在未檢測到固件更新時驗證應用程序映像。由于 AES-CMAC 是硬件加速的，因此簡單地檢查標簽并確保其未經修改要快得多，因?yàn)樗遣粚?duì)稱的驗證。AES-CMAC 方法僅在發生 BOOTRST 時應用，并且自上次 BOOTRST 后，閃存中沒有更高版本的映像放置。
• SECRET 閃存區域是用戶指定的一個區域，用于存儲機密信息并且由防火墻進行讀取-執行保護。可鎖定閃存區域是用戶指定的區域，用于存儲未修改的信息并由防火墻進行寫保護。有關更多詳細信息、請參閱閃存存儲器映射。

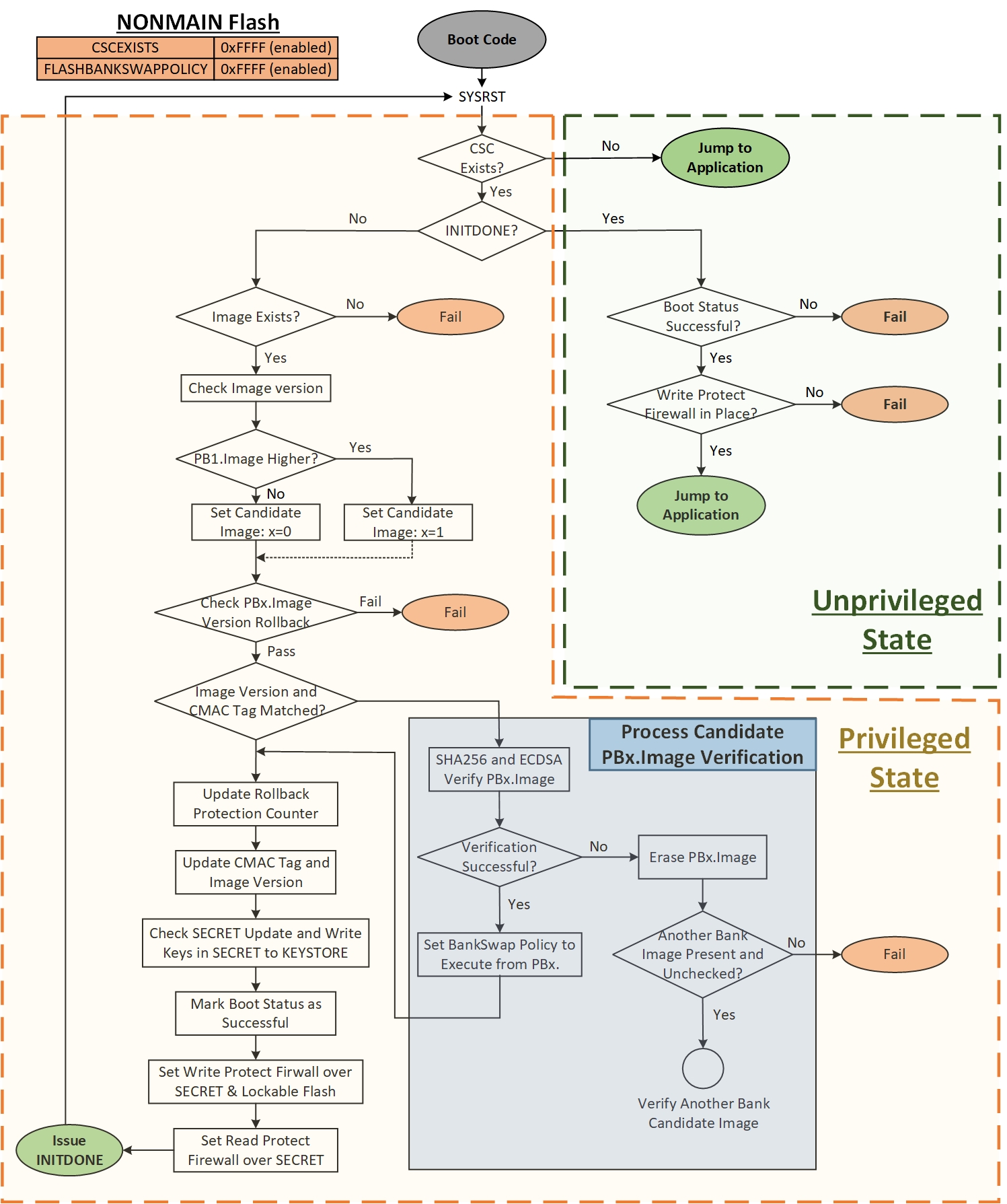

圖 3-3 MSPM0 SDK CSC 執行流程
