2 網絡長度、數據速率和殘樁

RS-485 標準提供了關于選擇最大運行數據速率和網絡長度的指南，如圖 2-1 所示。

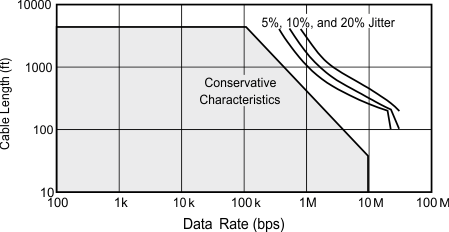

圖 2-1 展示了與可容抖動相對應的信令速率和電纜長度之間的反比關系。實線是保守估計，幾乎沒有抖動。如果系統能夠容忍信號中更高的抖動（圖中的 5%、10% 和 20% 抖動曲線），同時仍然能夠正確區分高位和低位，則可以延長網絡長度。在較低數據速率下，由于電纜電阻會減弱信號，因此電纜的直流電阻會限制最大通信距離。隨著信號頻率的增加，電纜的交流特性和驅動器的上升/下降時間開始限制網絡性能（在速度與距離方面）。

一旦確定了 RS-485 網絡的網絡長度和運行數據速率，下一個任務就是確定保持良好信號質量所需的最大殘樁長度。作為通用且保守的指南，建議殘樁的電氣長度或往返延遲小于驅動器上升時間的十分之一，即最大的物理殘樁長度，如方程式 2 所示。

其中

• t_r 是驅動器上升時間的 10/90
• c 是光速 (3 × 108m/s)
• v 是電纜或布線的信號速度，以 c 的系數表示
• v 是電纜或布線的信號速度，以 c 的系數表示

這就引出了系統設計人員面臨的第四個問題：針對慢速或快速網絡設計選擇不同的器件。
