僅基于線性穩壓器的降壓充電器非常適合符合以下要求的應用：

• 輸入電壓高于 V_REG。
• I_CHG 很低，通常 < 1.0A
• 超級電容器的電容較低或充電時間不重要
• 系統負載可直接連接到超級電容器

BQ25173 是一款基于線性穩壓器的超級電容器充電器。FB 引腳電阻器設置 CV 電壓 V_REG，ISET 電阻器設置 CC 電流 I_CHG。

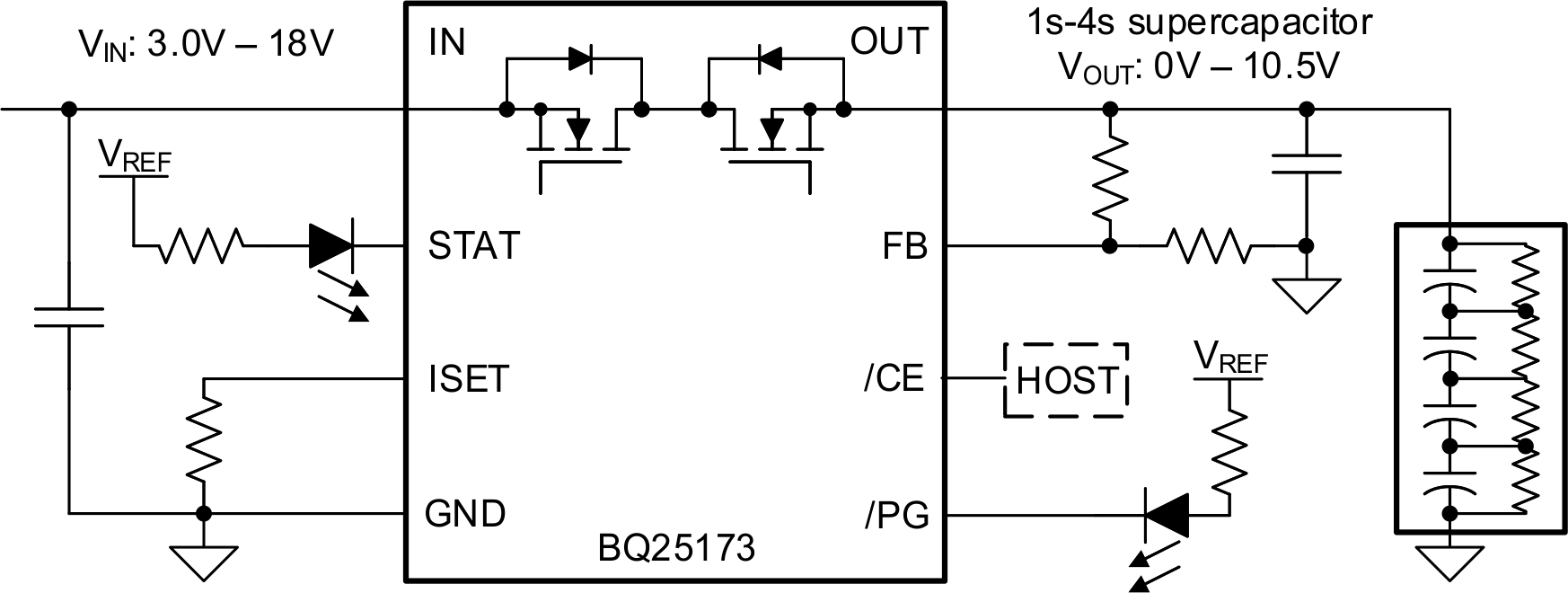

圖 2-2 BQ25173 超級電容器充電器方框圖

BQ25173 在 I_CHG=800mA 和 V(IN)=5.5V 的情況下將 10F 超級電容器充電至 5V 的完整充電周期如圖 2-3 所示。

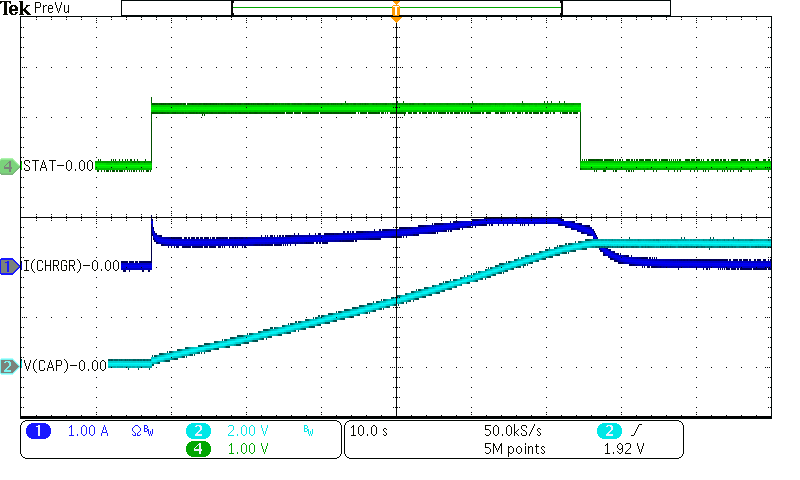

圖 2-3 BQ25173 在充電電流為 800mA 時將 10F 超級電容器充電至 5.5V 的充電周期

請注意周期開始時熱降低的充電電流。當超級電容器電壓達到穩壓電壓的 98% 時，STAT 引腳變?yōu)榈碗娖?。充電器保持?CV，以使超級電容器電壓保持在 5V。
