太陽能是一種可再生能源，可以幫助公司和個人減少對碳?xì)浠衔锬茉吹囊蕾?lài)。但是，要使太陽能成為可靠的能源，需要有高效的儲能方式。電池儲能系統 (ESS) 可用于存儲太陽能電池板裝置所產生的能量。電池儲能系統需要與智能儀表和太陽能電池板逆變器等其他太陽能系統組件協調運行。盡管電池儲能系統技術問世已有一段時間，但要讓個人和公司大規模利用該技術，全球各地的電網都需要變得更加智能和高效。智能電池儲能技術正在實現全天候使用太陽能和縮短停機時間等功能，這些功能對于大規模利用太陽能至關重要。此外，智能電池儲能系統使公用事業公司能夠提供獨特的服務和促銷活動，以幫助激勵公司和個人投資太陽能發電和儲能設備并踐行節能活動。智能儲能系統可以包含許多不同的功能，但其無線發送和接收信息的能力可謂是重中之重。無線連接功能使儲能系統不僅能夠向系統用戶和公用事業公司發送可用的能源數據，還使儲能系統和智能儀表能夠響應公用事業公司發出的命令，將一組獨立的電池儲能系統轉變?yōu)榭晒┕檬聵I(yè)公司在高峰需求期間使用的儲能陣列。

鑒于連接功能在智能電池儲能系統設計中的重要性，在智能 ESS 中實現無線連接功能通常是系統設計人員的重要關注點。如今，許多智能 ESS 設計都會使用專為 3G、4G-LTE、5G、LPWA 等特定通信標準以及 Zigbee、無線 M-Bus、Wi-Fi 和藍牙等短距離通信標準而設計的專用通信模塊。圖 1 展示了一個現代智能 ESS 示例。設計人員在將通信模塊整合到設計中時面臨的一項挑戰，就是如何將通信模塊與 ESS 的現有處理器控制和數據 I/O（輸入/輸出）連接起來。通常，模塊中包含的組件采用不同的硅工藝技術進行設計，因此需要模塊在與主流微控制器和處理器所用的通用電壓節點不同的電壓節點上運行。

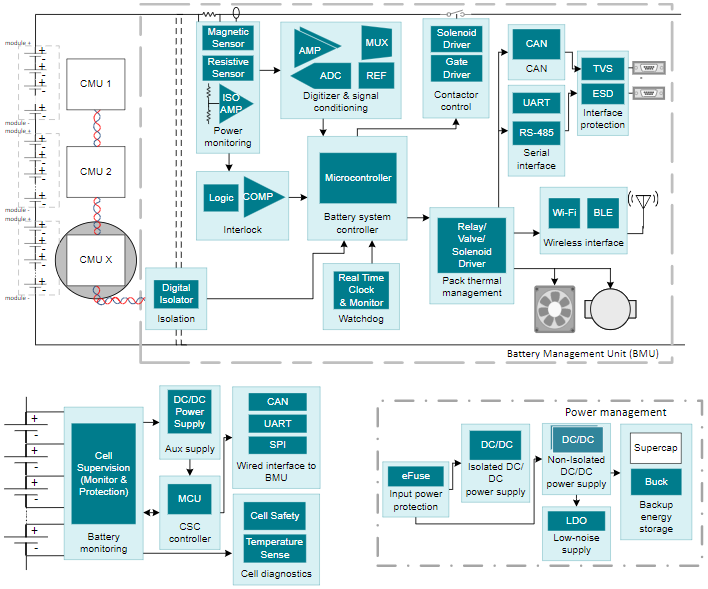

圖 1 智能電池儲能系統參考圖

為了克服 ESS 主處理器和通信模塊之間的 I/O 電壓電平不匹配所帶來的挑戰，ESS 設計人員可以使用簡單的模塊化器件（如電壓電平轉換器）。電壓電平轉換器使設計人員能夠快速且經濟高效地對模塊和處理器之間的控制和數據接口進行電平轉換，從而實現兩個器件的互操作。電平轉換器具有多種配置，涵蓋 1 至 32 個通道，支持 0.65V 至 5.5V 的電壓電平。電平轉換器器件可用于對通用接口標準（例如 SPI、I²C、UART 以及用于更多定制接口實現的 GPIO）進行電平轉換。在 TI 的電平轉換著陸頁可以輕松查找用于智能 ESS 設計的電平轉換器。請參考其中一些常見接口類型的電平轉換示例。

如果通信模塊和 ESS 處理器之間的接口是 SPI（串行外設接口），則 TXU0304 等器件可以提供一種高效且簡單的方法來部署電平轉換解決方案，如圖 2 所示。TXU0304 的固定方向配置使其非常適合 SPI，因?yàn)閷?duì)于 SPI 并不是接口的所有通道都以相同的方向運行。

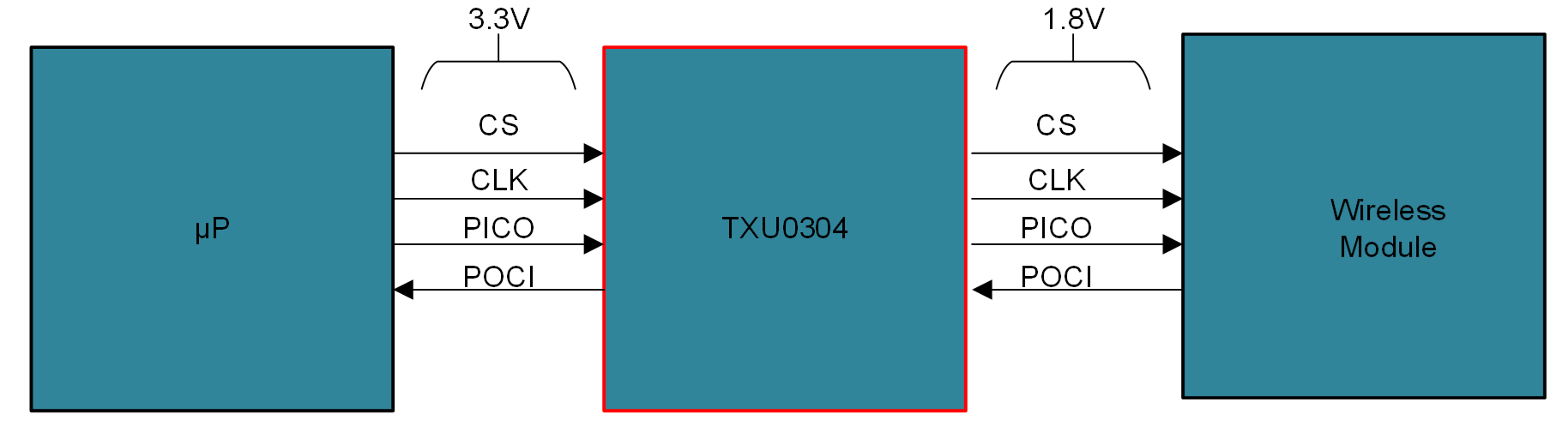

圖 2 使用 TXU0304 的 SPI 電平轉換示例

通信模塊和 ESS 微控制器之間的另一個常見控制接口是 I²C。I²C 控制總線是在許多系統中部署的非常常見的開漏控制總線。通常，控制器會在 3.3V 等通用電壓節點上以 3.3V I²C 控制總線運行，而通信模塊會在 1.8V 等更低電壓下以 1.8V 或更低電壓 I/O 運行。在這種情況下，可以使用 LSF0102 等自動方向電平轉換器在通信模塊的 1.8V I²C I/O 和 3.3V I²C 控制總線之間進行電平轉換，如圖 3 所示。同樣，也可以對通用 I/O (GPIO) 進行電平轉換，如圖 4 所示。隨著智能 ESS 技術的發展，德州儀器 (TI) 的電平轉換解決方案可幫助智能 ESS 設計人員在其設計中的子系統之間實現關鍵連接。有關電平轉換和智能電網解決方案的更多信息，請?jiān)L問 TI.com 上的 TI 的電平轉換著陸頁以及電網基礎設施解決方案頁面。

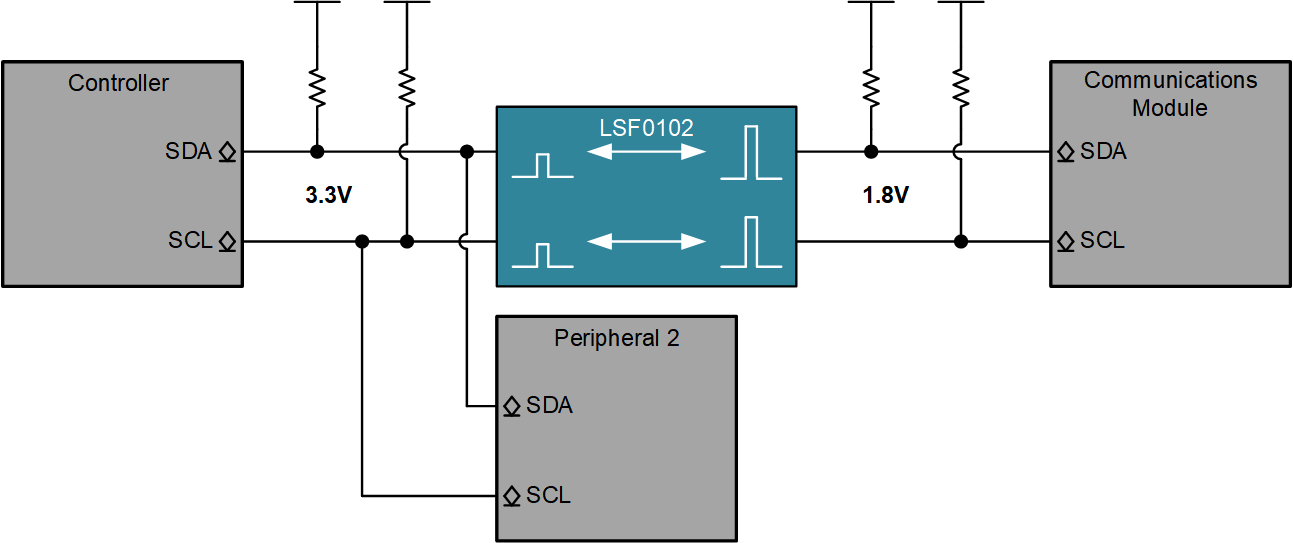

圖 3 使用 LSF0102 的 I²C 總線電平轉換示例

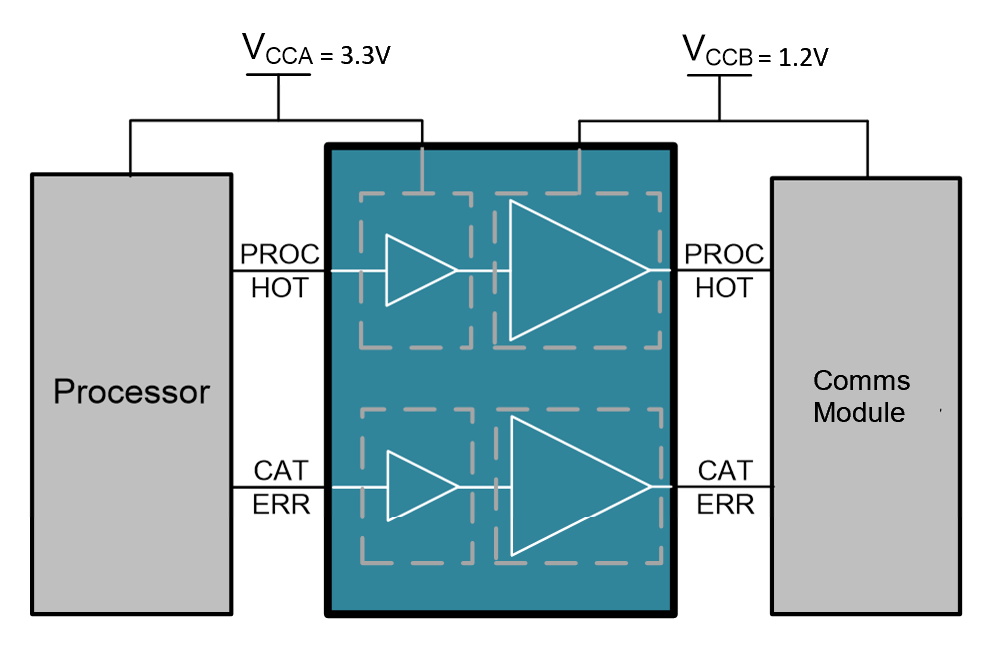

圖 4 使用 SN74LXC2T45 的 GPIO 電平轉換示例
