ZHCAD00 august 2023 TUSB1146
3 測試結果
本節中的以下數據是按照本文檔所述的所有測試程序生成的。請參閱 EQ 配置，了解上述測試使用的 EQ 設置。在圖形中，1E-12 的 BER 在 1E13 位記錄周期內不構成誤碼。

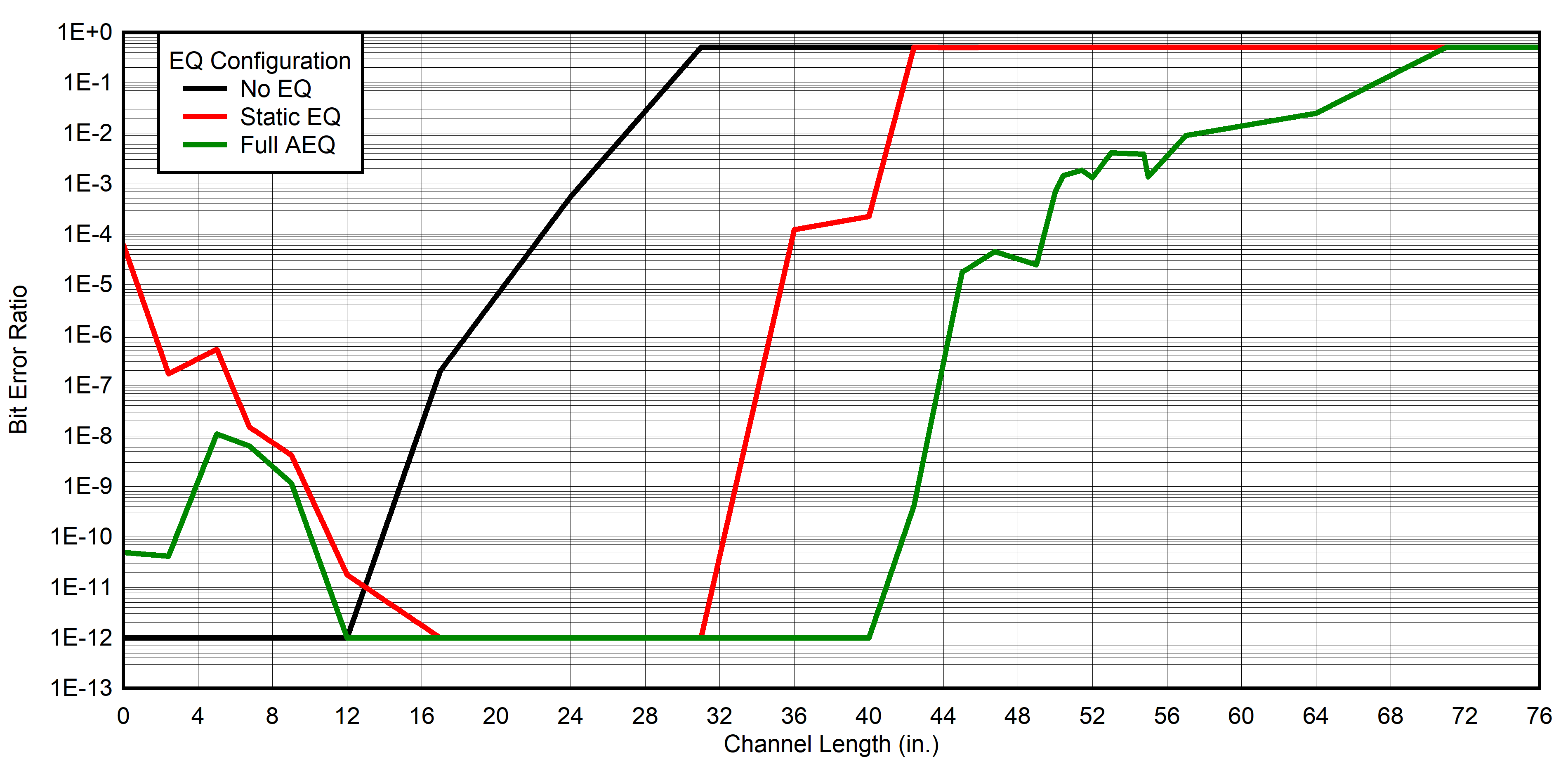

圖 3-1 使用干凈信號進行 BER 測試如圖 3-1 所示，對于 30 英寸以上的通道長度，需要使用一個轉接驅動器。對于不足 30 英寸的通道長度，測試設置無需均衡即可產生低 BER，因為 BERT 會輸出低抖動、10Gbps 的純凈圖形信號。隨著通道長度進一步增加，需要使用轉接驅動器來補償額外的 ISI?？焖俸屯暾?AEQ 都可以調整為更高的 EQ 設置，從而在通道長度更長的情況下產生比靜態 EQ 更低的 BER。在這種情況下，可以為靜態 EQ 選擇一個很高的 EQ 設置，以確保更多通道無錯誤運行。但是，靜態 EQ 隨后會對短通道過均衡，其結果如圖 3-2 和表 3-1 所示。
圖 3-2 JTOL 測試壓縮眼圖時的 BER靜態 EQ 在圖 3-2 中的 JTOL 測試中過均衡。當對通道中的給定 ISI 應用了過多的 EQ 時，便會發生過均衡，從而導致通道中存在的抖動效應被放大。過均衡會產生圖 3-2 中所示的結果，其中靜態 EQ 由于過均衡而在短通道上具有高 BER，由于欠均衡而在長通道中具有高 BER。在整個 JTOL 測試中，完整 AEQ 的性能優于靜態 EQ。此測試中不包括快速 AEQ，因為 EQ 配置中的所選設置會嚴重過均衡，類似于靜態 EQ。
| 測試描述 | 眼圖 | 說明 |
|---|---|---|

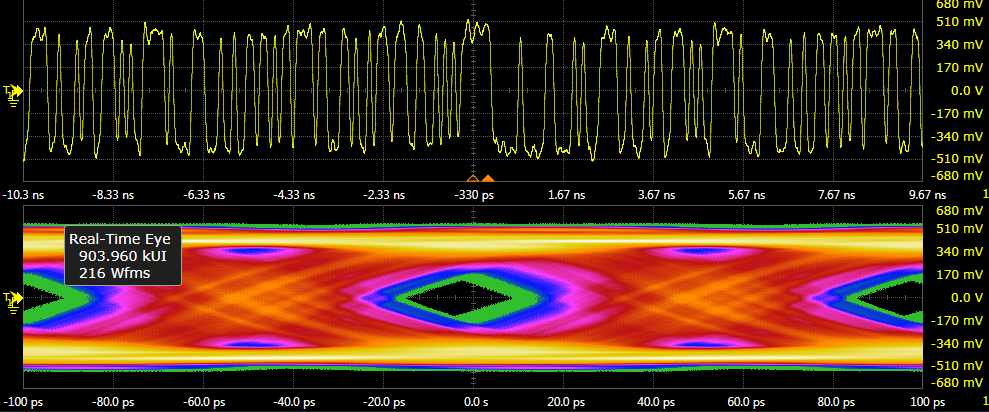

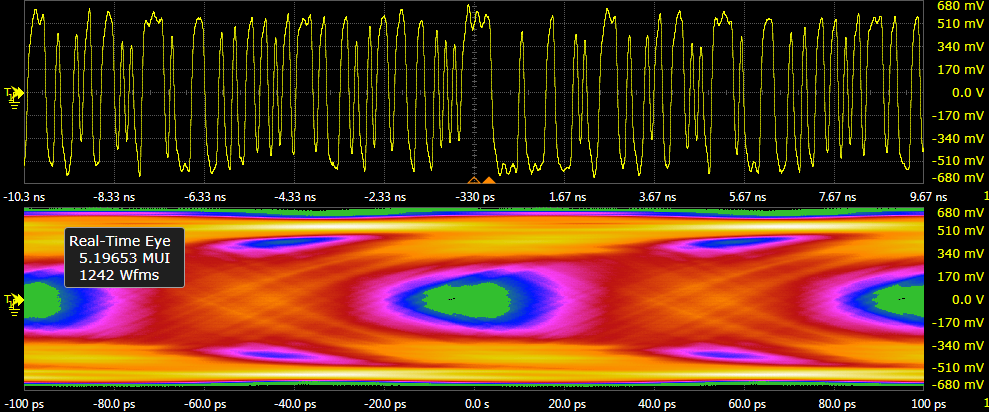

| 24 英寸通道，EQ 設置 15，干凈信號 |  | 眼圖輕微過均衡，但放大后的抖動幾乎沒有降低眼圖寬度。 |

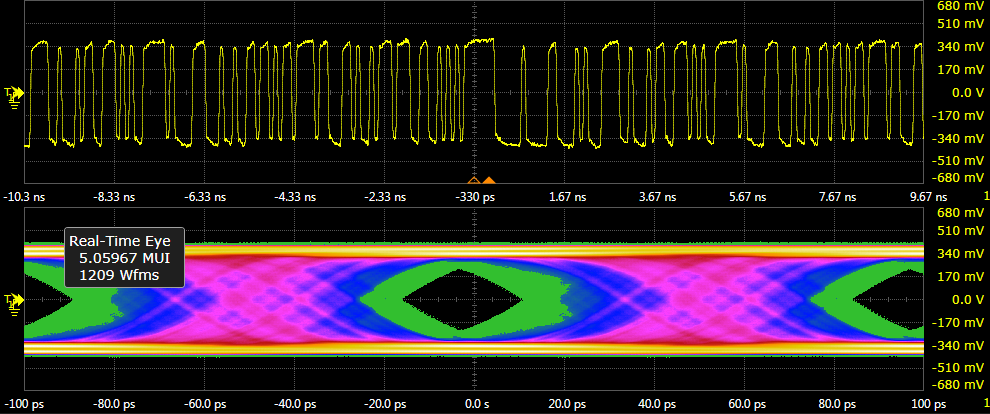

| 2.54 英寸通道，無轉接驅動器，550mUI BUJ 受壓眼圖 |  | 眼圖幾乎沒有 ISI 會降低高度，只是測試中增加的抖動會減小寬度。 |

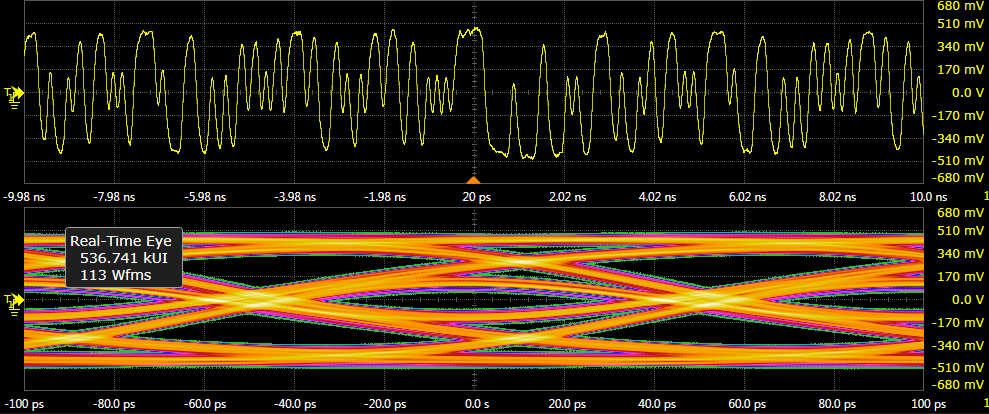

| 2.54 英寸通道，EQ 設置 4，550mUI BUJ 受壓眼圖 |  | 在無轉接驅動器測試中，由于過均衡，眼圖高度和寬度顯著減小。 |

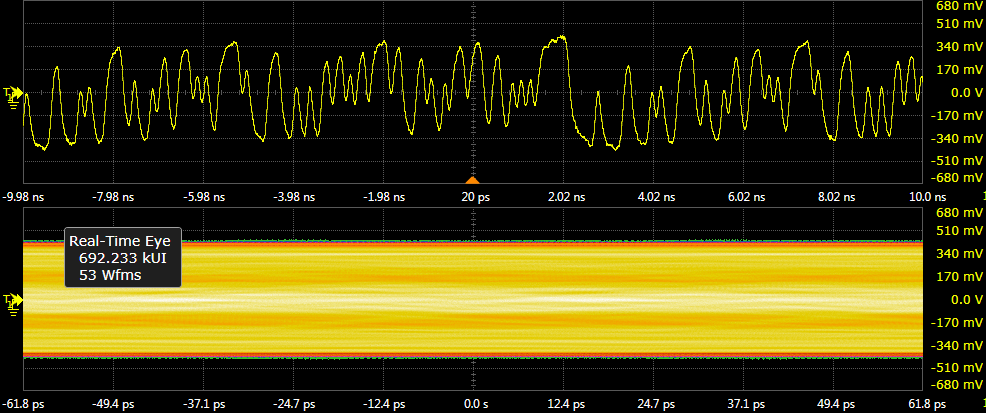

| 2.54 英寸通道，EQ 設置 15，550mUI BUJ 受壓眼圖 |  | 由于過度過均衡，眼圖高度和寬度降為零。 |
表 3-1 顯示，雖然過均衡在理想系統條件下對眼圖不重要，但會在高干擾條件下很快會發生問題。表 3-1 形象地展示了圖 3-2 中靜態 EQ 與完整 AEQ 產生的結果，因為完整 AEQ 選用的 EQ 值更低。盡管是在過均衡條件下，但由于轉接驅動器在補償抖動方面的限制，所有 EQ 配置都會遇到瓶頸。
| 測試描述 | 眼圖 | 說明 |
|---|---|---|

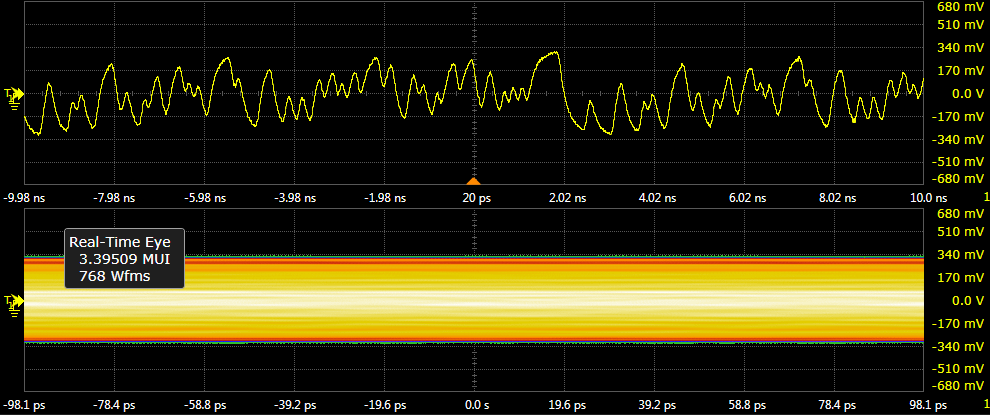

| 52 英寸通道，無轉接驅動器，干凈信號 |  | 由于 ISI 使示波器無法鎖定瞬態信號，因此看不到眼圖。 |
| 52 英寸通道，EQ 設置 8，干凈信號，靜態 EQ 值 |  | EQ 設置不夠高，情況與上例相同。 |

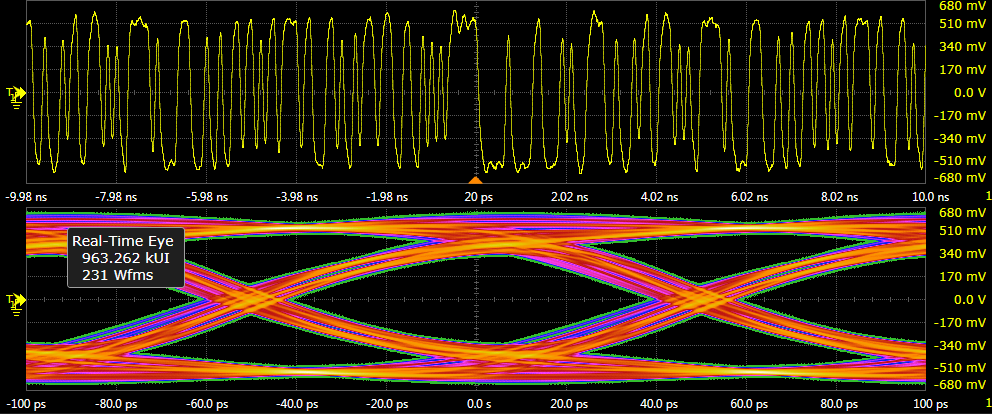

| 52 英寸通道，EQ 設置 15，干凈信號，AEQ 值 |  | EQ 設置足夠高，可恢復眼圖并實現完整的信號完整性。 |
表 3-2 顯示了圖 3-1 在通道長度為 52 英寸時發生的情況。除非針對通道長度進行了配置，否則靜態 EQ 在長通道中性能欠佳，而 AEQ 可在 TUSB1146 的限制范圍內均衡所有通道長度。
以下是執行替代測試得出的結果，詳見替代測試說明所述。

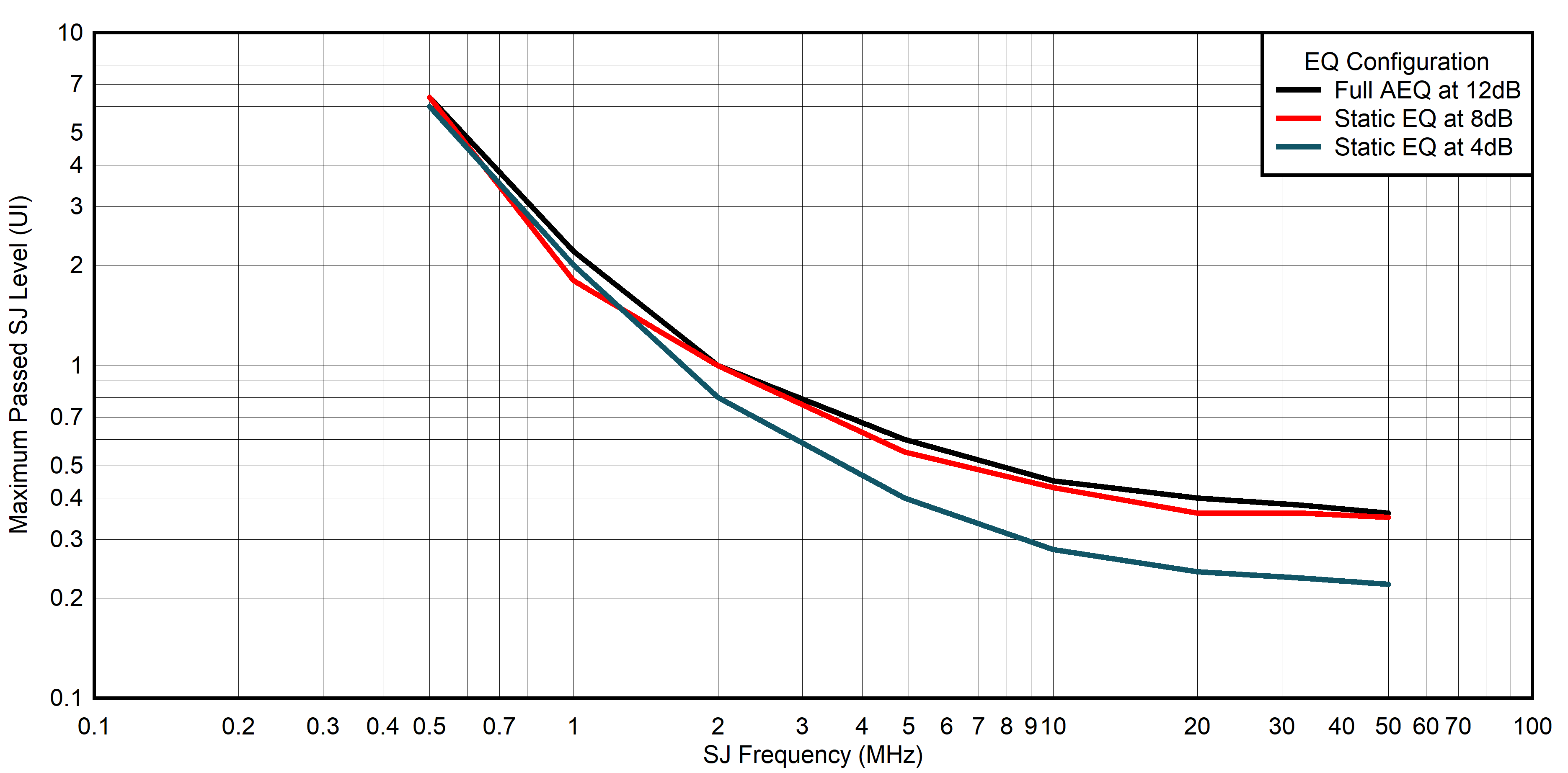

圖 3-3 短通道中的替代 BER 測試圖 3-3 展示了在 2.54 英寸通道中逐漸增加抖動的結果。這些結果與先前的測試一致，因為靜態 EQ 過均衡并顯著降低了通道的抖動容限。

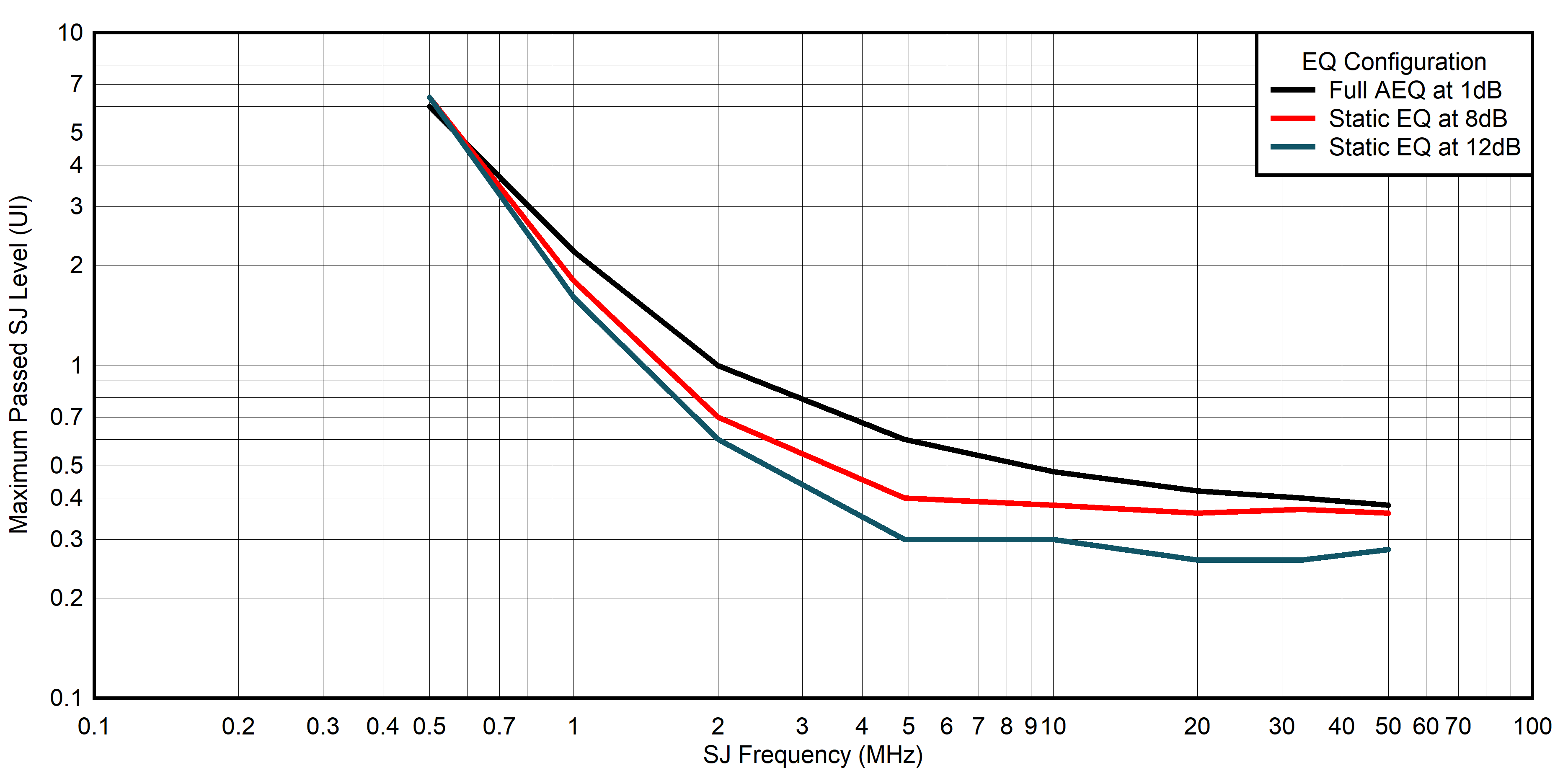

圖 3-4 長通道中的替代 BER 測試圖 3-4 展示了在 60 英寸通道中逐漸增加抖動的結果。這些結果與之前的測試一致，因為靜態 EQ 欠均衡并降低了通道的抖動容限。綜合圖 3-3 和圖 3-4 的結果可知，AEQ 在短通道和長通道方面性能優于靜態 EQ，因為共享的 8dB 靜態 EQ 設置在兩種實例中不如 AEQ。快速 AEQ 不包括在此測試中，因為所選設置會實現有效的完整 AEQ。
