1 應用簡報

引言

每當需要控制流經系統的液體或氣體的流量時，可使用磁閥（也稱為螺線管）。螺線管是一種利用某些材料（例如鐵）的磁性來打開或關閉閥門的器件。

以恒定電流運行時，磁閥的線圈會消耗大量功率。這是因?yàn)榫€圈的功耗與流過它的電流成正比。為了降低平均電流，同時仍保持閥門正常運行，可使用 PWM。通過調整信號的占空比，可以控制電流。

本文檔重點介紹了如何使用 DRV8955 和具有 IO-Link 功能的 MSPM0 通過 PWM 來運行磁閥。圖 1 顯示了如何實現典型的系統方案。

圖 1 典型的系統方案

TVS3301 用于提供雙向平緩鉗位浪涌保護，LM74500 負責提供反極性保護，TPSM365R6 是一款 65V 輸入同步降壓直流/直流電源模塊，用于生成 3.3V 電壓。

用于磁閥的 PWM

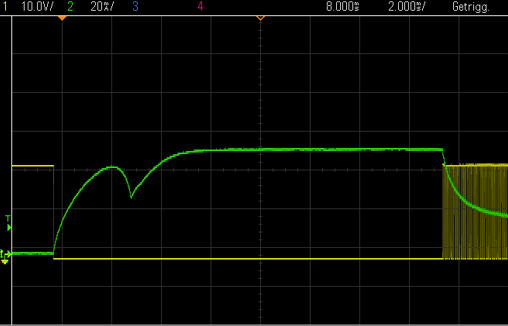

圖 2 所示為控制磁閥的電流（綠色）和電壓（黃色，反相）。為了確保螺線管正確開關，有一小段時間沒有 PWM 控制。一旦 PWM 信號啟動，您就可以看到流經磁閥的電流顯著下降。

圖 2 控制磁閥的電流和電壓

PWM 頻率和占空比取決于使用的磁閥和特性。

使用 DRV8955 控制磁閥

DRV8955 將為工業應用提供四路可單獨控制的半橋驅動器。該器件可用于驅動最多四個螺線管負載、兩個直流電機、一個步進電機或其他負載。

每個通道的輸出驅動器由配置為半橋結構的 N 通道功率 MOSFET 組成。借助簡單的 PWM (IN/IN) 接口，可輕松與控制器連接。提供單獨控制每個半橋的獨立輸入。此外，可以將輸出并聯在一起以便為輸出負載提供更大的電流。

DRV8955 由單一電源供電，支持 4.5V 至 48V 的寬輸入電源電壓范圍。提供的低功耗睡眠模式可通過關斷大部分內部電路來實現較低的靜態電流消耗。提供的內部保護特性包括：欠壓鎖定、每個 FET 的過流保護、短路保護和過熱保護。故障狀態通過 nFAULT 引腳指示。

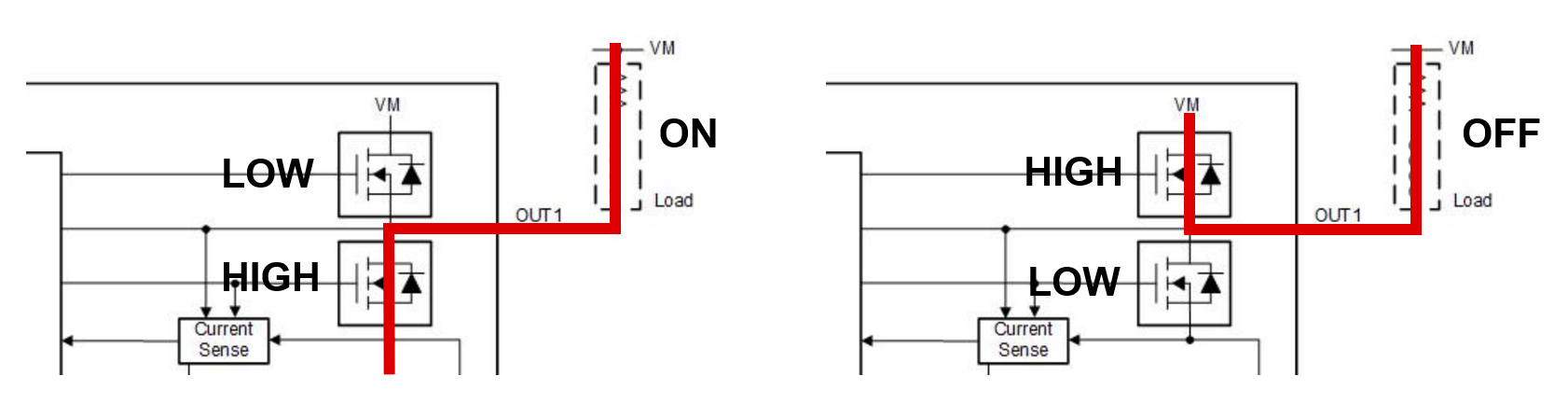

本文檔中所述的應用使用兩個 DRV8955 來控制最多 8 個磁閥。為了減少外部元件的數量，可以將內部高側 FET 用作續流二極管，如圖 3 中所示。

圖 3 續流二極管

為了生成 PWM，使用 MSPM0。這樣做的優點是內部多路復用器可用于將計時器信號路由到多個引腳。這也為不同的閥門提供了很大的靈活性，因?yàn)閰?shù)可以隨時更改。

結果

下面是不同占空比條件下的不同測量值。

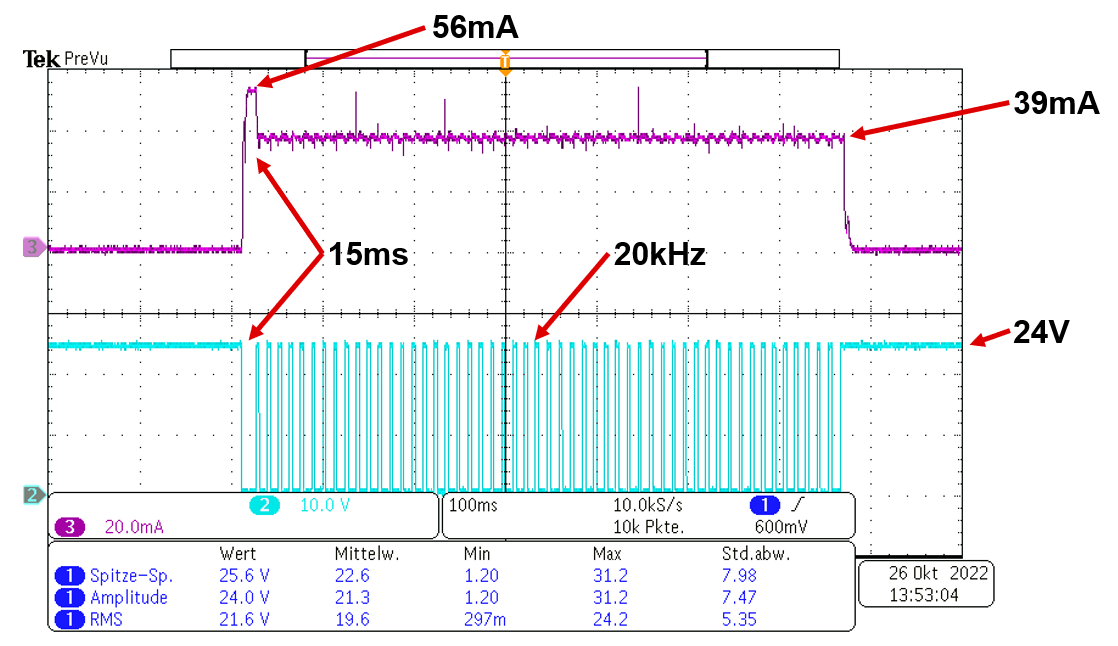

在圖 4 中，使用 70% 的占空比來驅動螺線管。如圖所示，導通期間的峰值電流約為 56mA，15ms 后降至 39mA。這使電流降低了大約 30%。

圖 4 導通期間的峰值電流

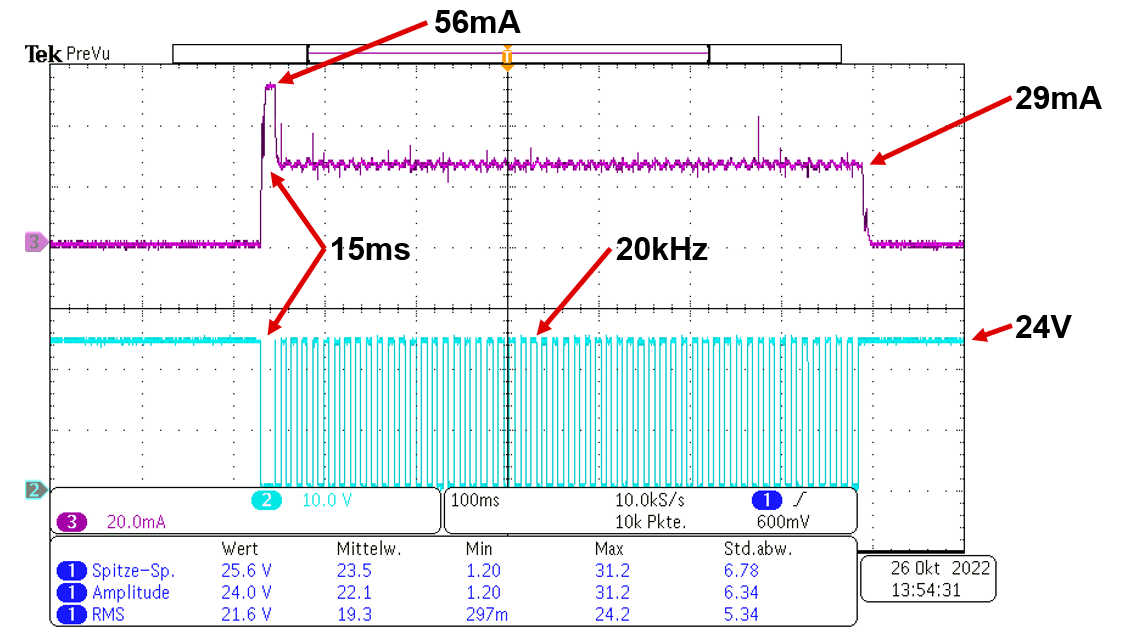

如果占空比為 50%，您可以將電流降低約 48%，如圖 5 所示。

圖 5 50% 占空比

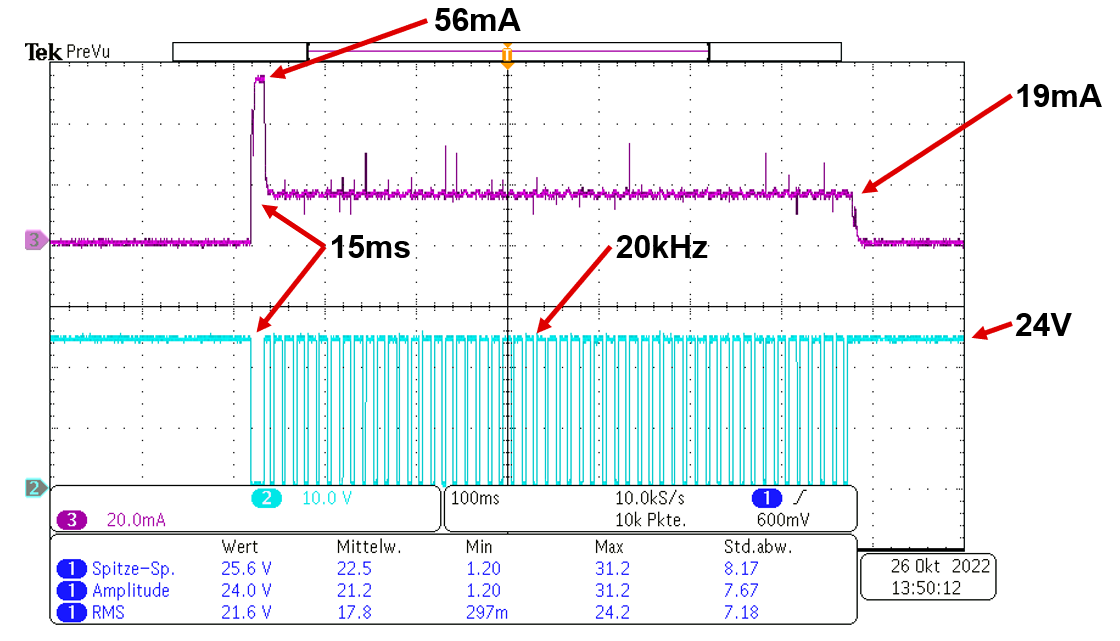

圖 6 顯示了在占空比為 30% 時電流會減小 66%。

圖 6 電流降低 66%

為磁閥選擇正確的占空比以達到省電的工作環境非常重要。如果占空比過低，則可能會發生閥門無法正確開關的情況，因?yàn)榱鹘?jīng)線圈的電流會降低。

總結

本應用簡報介紹了如何使用 DRV8955 驅動器和 MSPM0（作為 PWM 發生器）來控制磁閥和螺線管。此外，本應用簡報還顯示集成了 IO-Link 通信。

參考資料和相關器件

1. 德州儀器 (TI)，DRV8955 具有集成電流檢測的四路半橋驅動器 數據表。
2. 德州儀器 (TI)，MSPM0G350x 具有 CAN-FD 接口的混合信號微控制器 數據表。
3. 德州儀器 (TI)，TVS3301 33V 雙向平緩鉗位浪涌保護器件 數據表。
4. 德州儀器 (TI)，LM74500-Q1 反極性保護控制器 數據表。
5. 德州儀器 (TI)，TPSM365R6 3V 至 65V 輸入、1V 至 13V 輸出、600mA 同步降壓電源模塊 數據表。
6. 德州儀器 (TI)，TIOL112 和 TIOL112x 具有低殘余電壓和集成保護功能的 IO-Link 器件 數據表。
