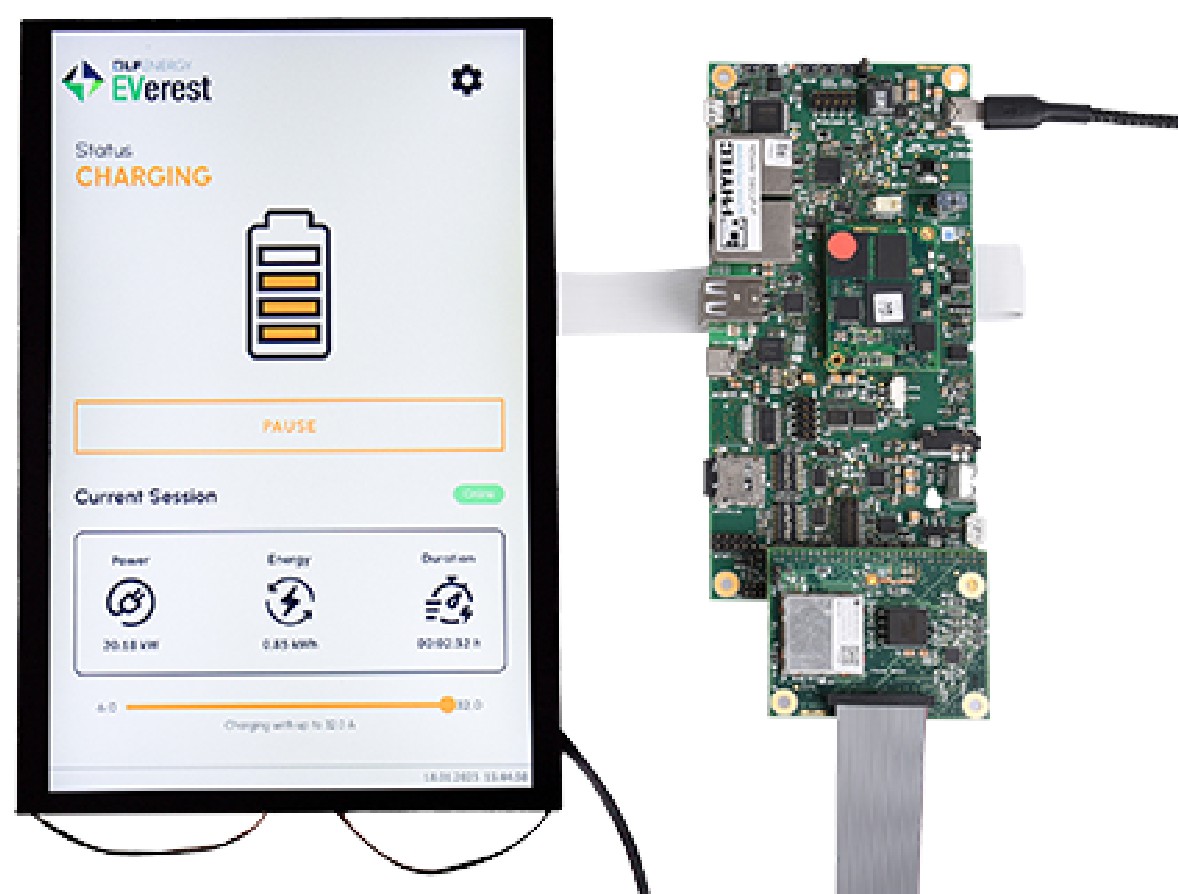

圖 1 電動汽車充電站 HMI 子系統它是什么？
AM62x 的 EVSE 開發平臺是一款商用 2 級充電站，配有精選的硬件和軟件，可幫助硬件設計人員和軟件開發人員更快地投入生產。在直流快充技術推出之前，交流 2 級電動汽車供電設備 (EVSE) 的商用 實現非常復雜。此平臺可以輕松地按比例縮小至交流 2 級家用 系統（而無需 LCD 屏幕或多站通信），并進一步按比例縮小至交流 1 級家用系統（僅限單相，具有較低電壓：美國為 120VAC，歐盟為 230VAC）。
為何需要該平臺？
交流 2 級商用電動汽車充電站是復雜的系統，需要高功率模擬設計、安全功能、抗噪模擬握手以及數字通信、網絡連接和人機界面 (HMI) 顯示。ISO-15118 通信所需的應用特定軟件可實現即插即用和車輛到電網 (V2G) 雙向電力傳輸?shù)裙δ?，通常與在 LCD 上投放定向廣告的專業顯示軟件不同。許多工程團隊具備其中一個或多個（但并非全部）領域的專業知識。
該開發平臺具有 TI 及其合作伙伴提供的硬件和軟件產品的不同組合，以便更快地將產品推向市場。對于具有數字硬件設計經驗且對成本敏感的團隊來說，圍繞 SK-AM62 構建的系統是一個更好的起點。利用 PIONIX 為 AM62x 處理器系列構建的開源軟件，具備軟件專業知識的團隊可以開始快速定制和集成其他嵌入式 Linux 組件。專門從事模擬電源設計的工程團隊可以按原樣使用 PHYTEC phyCORE-AM62 模塊上系統和 PIONIX 軟件，在極短的時間內部署智能電動汽車充電站，而無需購買昂貴的現成子系統：用于 HMI 的面板 PC、用于與電動汽車進行低電平通信的通信模塊，以及互連和定制軟件棧。
如何開始使用？
將從 TI store 出售的所有必需硬件添加到您的購物車中，然后從推薦的外部供應商購買任何所需的硬件。確定您的特定應用是否需要任何可選硬件，并相應地購買。在等待硬件送達的過程中，請閱讀在線快速入門指南并下載所有必需軟件。要了解有關此開發平臺的更多信息，請?jiān)谫?gòu)買之前或之后點擊表 2 中的鏈接。這些鏈接指向與開發平臺或關鍵元件相關的視頻、白皮書和應用手冊。

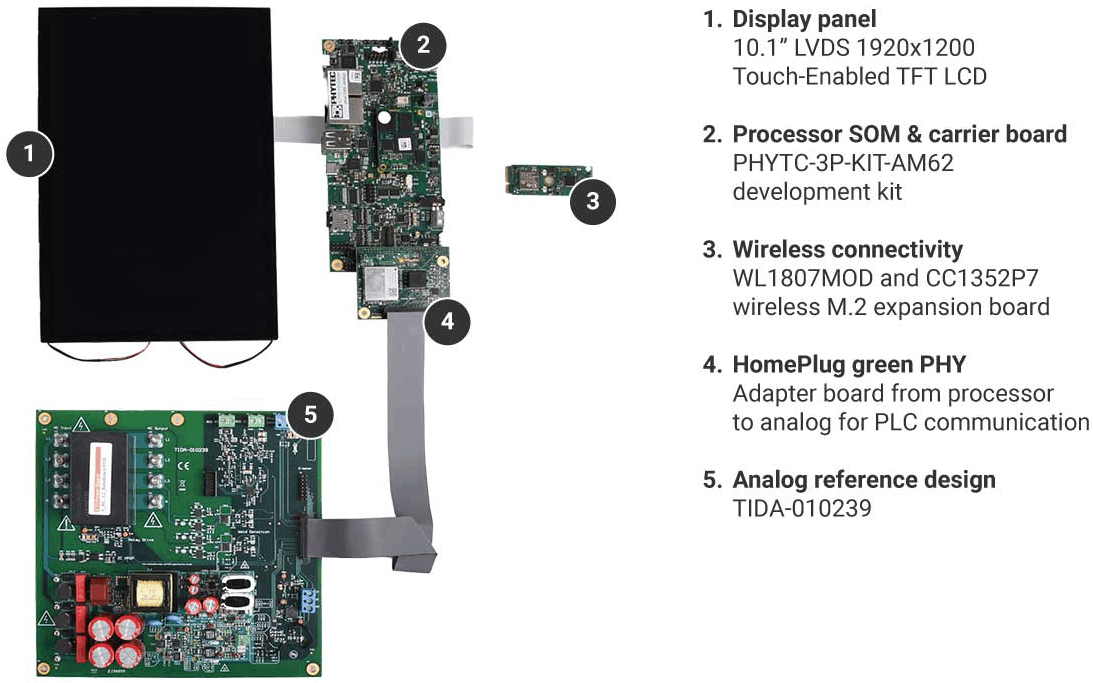

圖 2 完整的交流 2 級 EVSE 系統| 編號 | TI 器件型號 | 制造器件型號 | 制造商 | 說明 |
|---|---|---|---|---|
| 1 | LTS-3P-LCDK | LCDK185 | Lincoln Technology Solutions | LCDK185 是 LCD185 的顯示套件，LCD185 是一款帶觸摸屏的 10.1 英寸 LCD 面板。該顯示屏配有用于 LED 背光電源的適配器 PCB，使用 40 引腳 FFC 帶狀電纜直接連接 PHYTC-3P-KIT-AM62 以傳輸 LVDS 信號。 |
| 2 | PHYTC-3P-KIT-AM62 | phyBOARD-AM62x 開發套件 (KPB-07124) | PHYTEC | phyBOARD-AM62x 開發套件是 phyCORE-AM62x 模塊上系統 (PCL-071) 和 phyBOARD-AM62x-Lyra 載板 (PBA-C-24) 的組合，用于通過任意數量的應用對 SOM 進行評估并開始軟件開發。開發平臺中使用的擴展板需要通過 M.2 插槽添加無線通信，并通過應用特定的 PLC PHY 連接 AM62x 處理器和 TIDA-010239。 |
| 3 | M2-CC3301、LP-CC1352P7 | — | TI | 非標準 M.2 卡是尺寸優化的原型，旨在將 WL1807MOD 和 CC1352P7 的功能組合到單個板中，使用 SDIO 與 WiFi 模塊通信，使用 UART 與 CC1352P7 器件通信。該 M.2 卡尚未量產。CC3301 取代了 WL1807MOD 以啟用 WiFi6。 |
| 4 | SPRR489 | PEB-X-003 | — | 需要這款應用特定的 PHYTEC 擴展板 (PEB) 才能與電動汽車通信。PEB 通常稱為 PLC PHY 或 HomePlug Green PHY，是 EVSE 和車輛之間進行 ISO 15118 數字通信所需的 IC 或模塊。PEB-X-003 尚未量產。 |
| 5 | TIDA-010239 | TIDA-010239 | TI | 交流 2 級充電器平臺參考設計 - 模擬電源參考設計，通過 40 引腳 Samtec? 電纜連接到 PEB-X-003。FFSD-20-D-10.00-01-N 是該電纜的 10 英寸長的型號。 |
| 內容類型 | 標題 | 預估時間 |
|---|---|---|
| 視頻：應用概述 | 智能聯網電動汽車充電站開發平臺 | 3 分鐘 |
| 快速入門指南 | EVSE 開發平臺快速入門指南 | 30 分鐘 |
| 設計指南 | 交流 2 級充電器平臺參考設計 (TIDA-010239) | 1 小時 |
技術參考資料
- 國際電工委員會，Electric vehicle conductive charging system - Part 1: General requirements，期刊出版物。
- 國際電工委員會，Road vehicles — Vehicle-to-Grid Communication Interface — Part 2: Network and application protocol requirements，期刊出版物。
- 國際電工委員會，Road vehicles — Vehicle to grid communication interface — Part 20: 2nd generation network layer and application layer requirements，期刊出版物。
- Pionix GmbH，EVerest 文檔，“What is EVerest?”，網頁。
