信號隔離

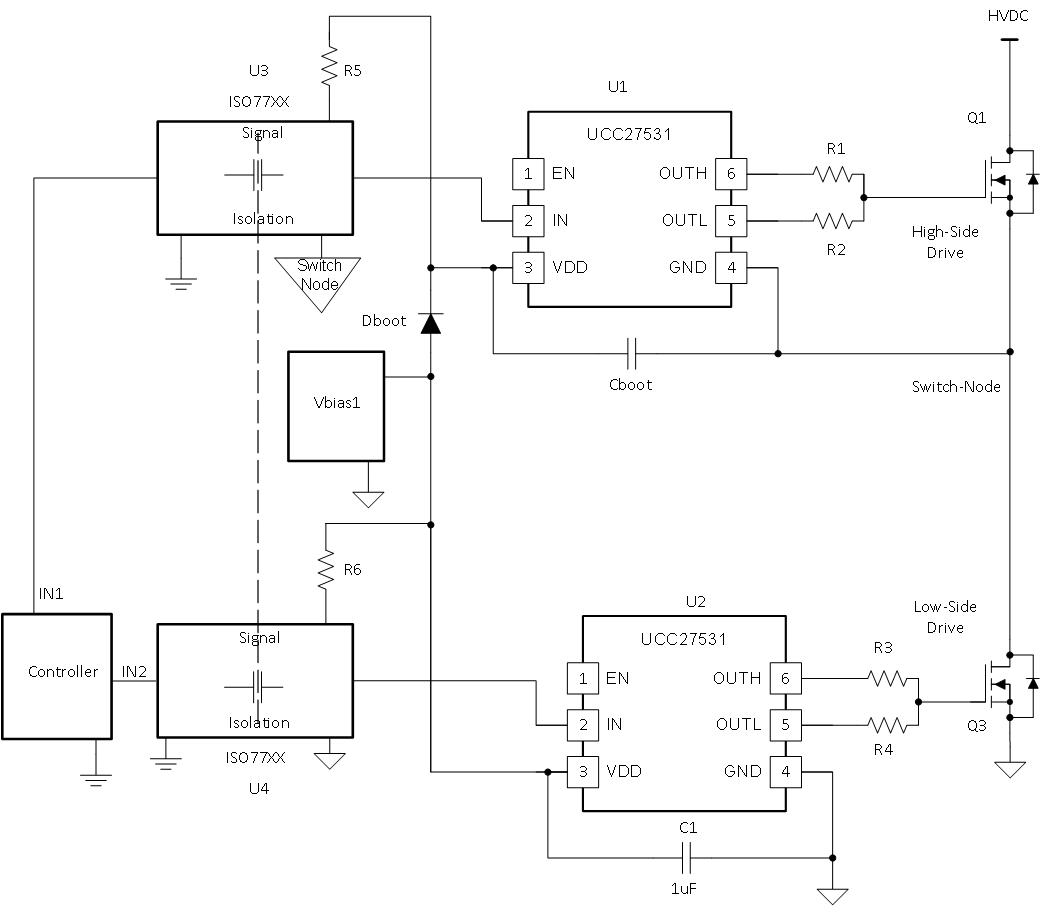

圖 2-2 使用基于電容器的信號隔離的高側自舉電路

在圖 2-2 中，U1 的輸入使用 U3 進行隔離。U3 是電容式信號隔離器 ISO77xx。即使具有較大的共模接地壓擺率，電容式隔離器也可正確地發出信號。與光耦合器相比，它們?cè)谑褂脡勖蜏囟确秶鷥?nèi)更穩定，并且沒有柵極驅動變壓器的占空比限制。

高側偏置

在圖 2-2 中，當 Q1 打開時，Dboot 和 Cboot 用作正確偏置 U1 的自舉電路。當 Q1 關閉時，Dboot 正向偏置，并且在 Cboot 充電時，U1 直接由 Vbias1 供電。當 Q1 導通時，開關節點電壓會增加到 HVDC，Dboot 被反向偏置并保護 Vbias1，并且當 Cboot 將其電荷清空到 U1 的 VDD 引腳時，U1 被供電。Cboot 產生的這種電荷必須足以在 Q1 整個導通期間使 Q1 保持開啟。Dboot 和 Cboot 的大小超出了本文的討論范圍。在 UCC27712 數據表中，請參閱 來選擇 Cboot，并參閱 來選擇 Dboot。
