ZHCADI3A December 2023 – February 2024 LM5177 , LM51770
4.3.2 單相和雙相工作模式比較
針對單相和雙相運行拍攝熱圖像，以驗證雙相運行的熱效率。在可變負載下的降壓、降壓/升壓和升壓運行中，對單相和雙相進行了熱測試。圖 4-19 至圖 4-34 的熱圖像顯示，與相同負載分布下的單相運行相比，雙相運行具有更低的溫度。兩個雙相轉換器之間的總負載電流均等負載共享可減少熱損耗并提高轉換器的總體熱效率。

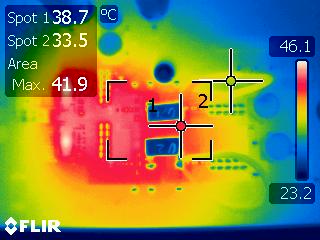

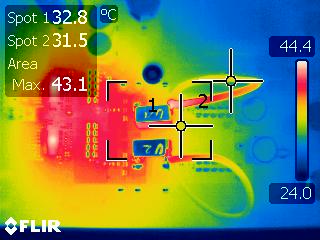

圖 4-19 單相升壓中的熱條件（VIN=8V 且負載電流為 4A）

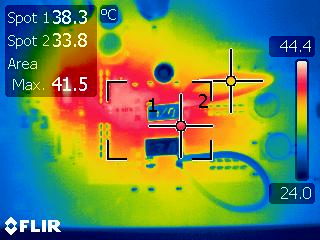

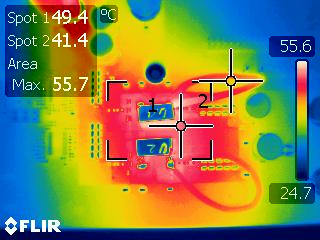

圖 4-21 單相升壓中的熱條件（VINVin=8V 且負載電流為 6A）

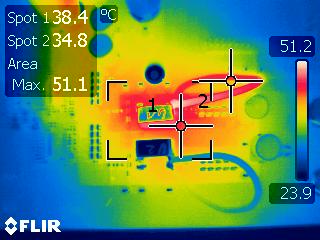

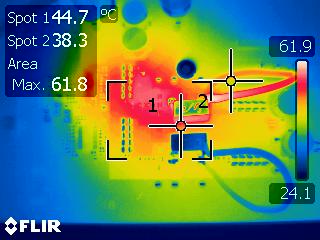

圖 4-23 單相升壓中的熱條件（VIN=10V 且負載電流為 4A）

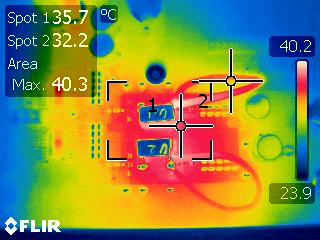

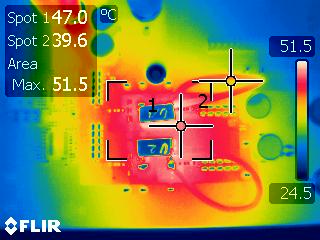

圖 4-25 單相升壓中的熱條件（VIN=10V 且負載電流為 7A）

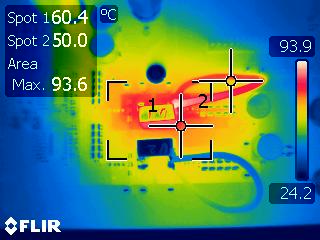

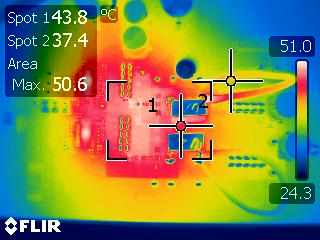

圖 4-27 單相降壓/升壓中的熱條件（VIN=16V 且負載電流為 4A）

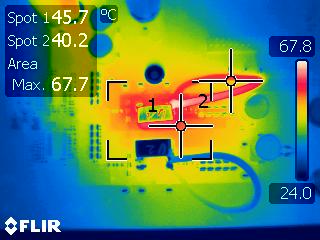

圖 4-29 單相降壓/升壓中的熱條件（VIN=16V 且負載電流為 9A）

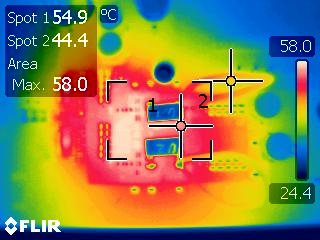

圖 4-31 單相降壓中的熱條件（VIN=24V 且負載電流為 4A）

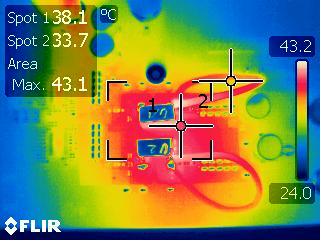

圖 4-33 單相降壓中的熱條件（VIN=24V 且負載電流為 9A）
圖 4-20 雙相升壓中的熱條件（VIN=8V 且負載電流為 4A）
圖 4-22 雙相升壓中的熱條件（VIN=8V 且負載電流為 6A）
圖 4-24 雙相升壓中的熱條件（VIN=10V 且負載電流為 4A）
圖 4-26 雙相升壓中的熱條件（VIN=10V 且負載電流為 7A）
圖 4-28 雙相降壓/升壓中的熱條件（VIN=16V 且負載電流為 4A）
圖 4-30 雙相降壓/升壓中的熱條件（VIN=16V 且負載電流為 9A）
圖 4-32 雙相降壓中的熱條件（VIN=24V 且負載電流為 4A）
圖 4-34 雙相降壓中的熱條件（VIN=24V 且負載電流為 9A）
