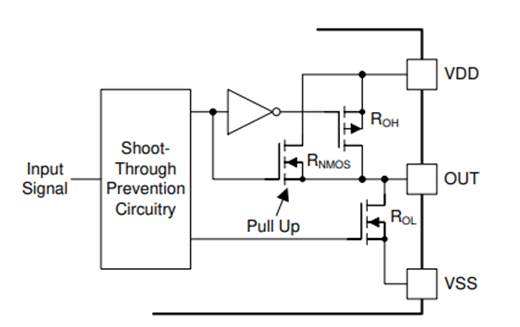

柵極驅動器在切換 MOSFET 的柵極時拉出和灌入電流。器件內部有一個上拉和下拉結構,可緩沖輸入信號并提供足夠的電流來對柵極電容進行充放電。圖 3-1 顯示了一個輸出結構示例,其中 PMOS 和 NMOS 器件的并聯組合可啟用柵極驅動器的輸出。
圖 3-1 柵極驅動器輸出級示例(用于一個通道)在窄導通脈沖情況下,當驅動器收到關斷命令時,MOSFET 導通過程尚未完成,內部圖騰柱上拉級仍持續傳導非常高的電流 (IG >> 0)。
在實際柵極驅動電路中,由于寄生 PCB 布線電感,與 VDD 串聯的電感 Lpcb(如圖 3-2 所示)可能會很大。與鍵合線的內部驅動器寄生電感結合使用時,VDD 處的總電感通常會超過 10nH。當驅動電流突然被切斷時,較大的寄生電感會導致顯著的電壓尖峰 (Vspike= L di/dt),從而導致電壓超過建議運行條件,在某些情況下甚至超過絕對最大額定值。

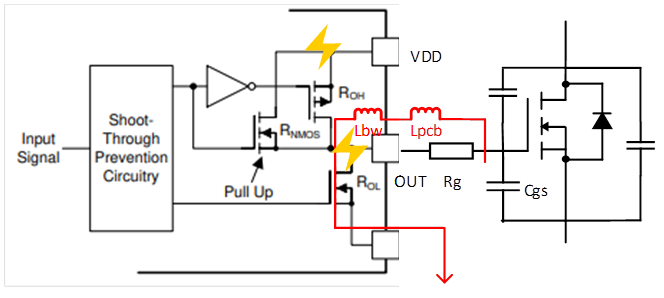

圖 3-2 柵極導通電流路徑和寄生如前一節所述,對于典型的圖騰柱 PFC 電路,柵極驅動器可以在每次交流過零時經歷較短的輸入脈寬。在終端設備的使用壽命中,窄脈沖事件可發生數億次。因此,窄輸入脈沖可能成為工程的隱藏風險。在工程開發階段,超過最大 VDD 或 VOUT 電壓可能不會導致突然故障,但屢次超出器件 SOA 運行可能會導致柵極驅動器的過早老化或過早損壞。
同樣,窄關斷輸入脈沖(接近 100% 占空比)也可能導致 OUT 和 VDD 過載。在窄關斷脈沖情況下,當驅動器收到導通命令時,MOSFET 關斷過程尚未完成,內部圖騰柱下拉級仍持續傳導非常高的電流 (IG >> 0)。大寄生電感和突然的電流變化會導致輸出引腳上出現顯著的電壓尖峰。當 OUT 電壓高于 VDD 電壓時,它也會進一步對 VDD 引腳施加應力。

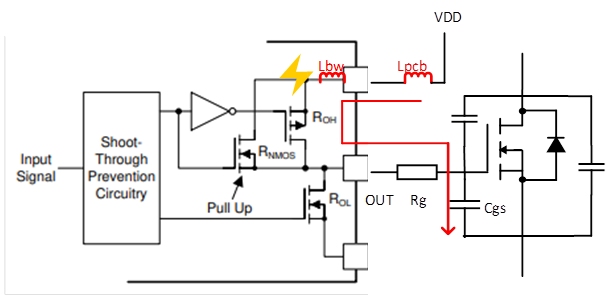

圖 3-3 柵極關斷電流路徑和寄生
