3 光源比率

圖 3-1展示了 OPT4003-Q1 的測量數據。x 軸顯示通道 0 代碼與通道 1 代碼的比率，y 軸列出光源類別。每個大類都包含不同的光源，如圖 3-2 所示。

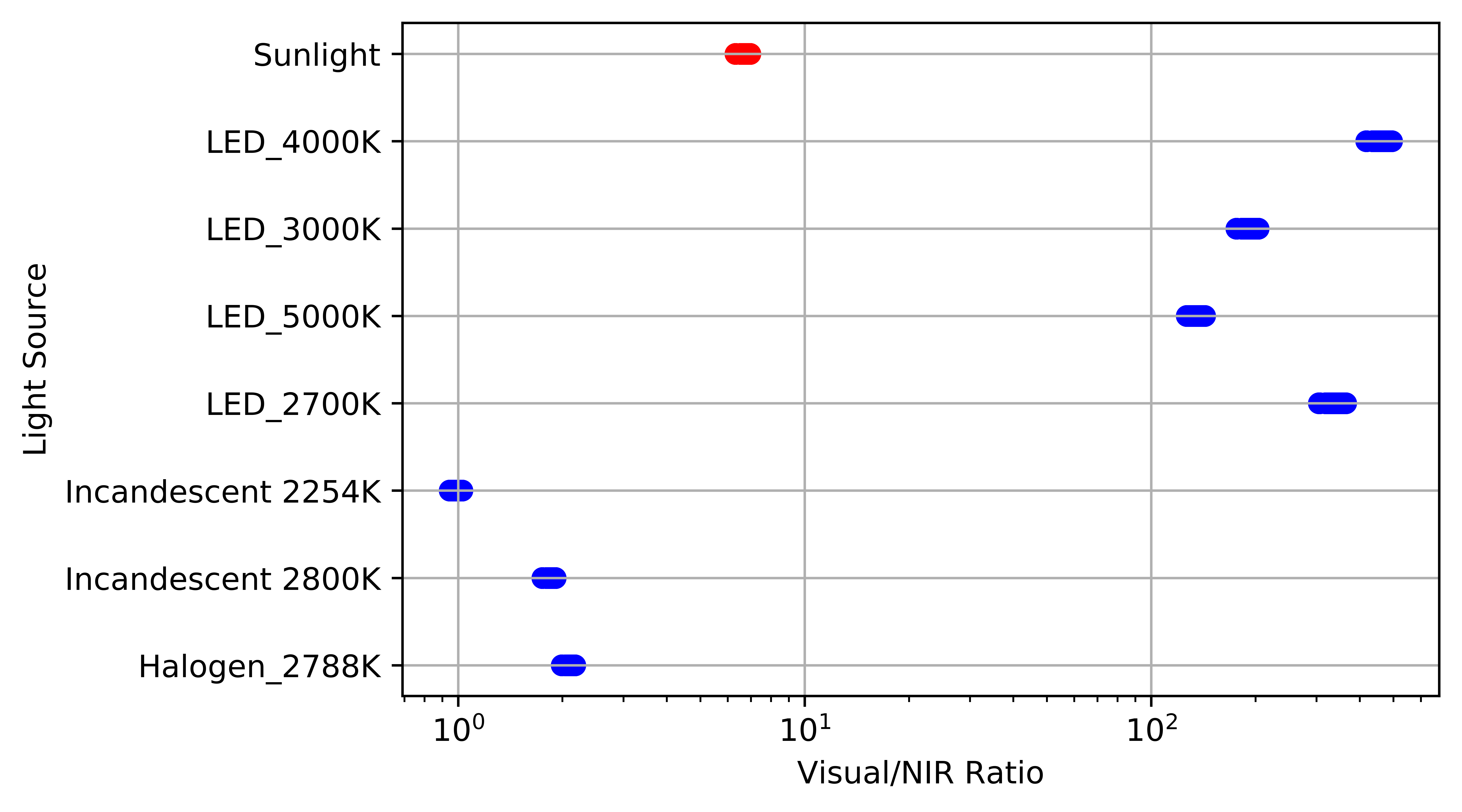

圖 3-1 OPT4003-Q1 光源比率示例

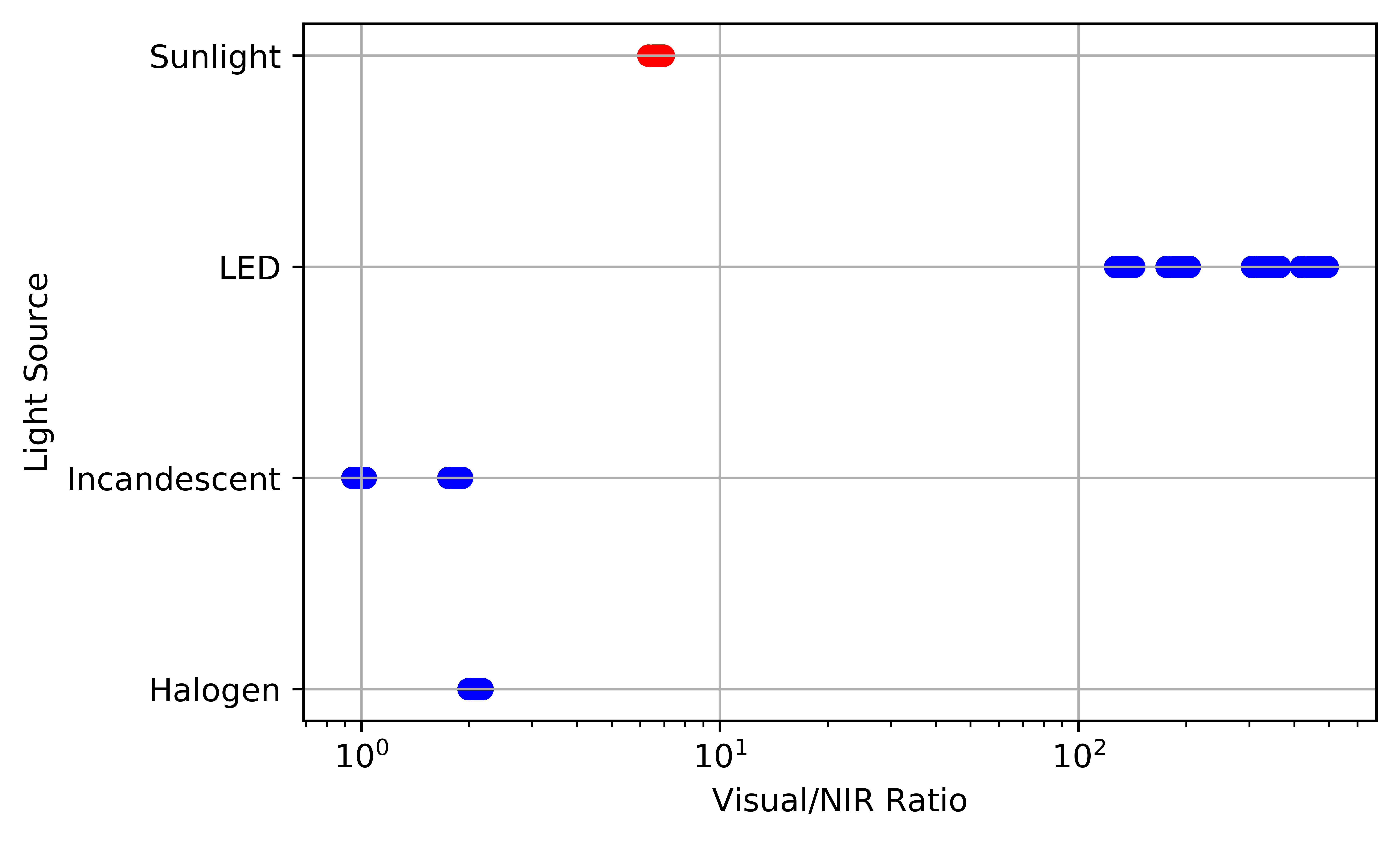

圖 3-2 OPT4003-Q1 光源比率的更多示例

使用 25 個 OPT4003-Q1 器件進行了測量，以確保器件之間保持穩定性。由此產生的光源比率具有清晰且明確的邊界。對于此數據集，可以創建閾值來識別陽光和人造光源。表 4-2 列出了所有單個光源的最小和最大比率，如圖 3-2 所示。每個類別中比率的變化是由于不同色溫的光源被組合在一起。

可以按照下面代碼塊中顯示的相同模式，為每個光源類別定義閾值，從而進行具體區分。

if (ratio > 2.2 and ratio < 11):
     source = sunlight
else:
     source = artificial
