首先分離 PGND 和 AGND，以避免小信號接地耦合高電流（高 di/dt）接地噪聲。在電源布局中，分離信號系統非常重要，例如易受噪聲影響的反饋路徑與開關大電流的開關節點。

• AGND：控制信號的靜態接地基準（模擬接地）
• PGND：電源信號的有噪聲接地基準（電源接地）

AGND 用于所有檢測、補償和控制網絡接地，例如：ACP/ACN/COMP1/COMP2/CMPIN/CMPOUT/IADPT/IBAT/PSYS。PGND 用作功率級相關大電流信號的返回路徑。

盡管直流接地電位相同，但必須采取措施來分離這些 AGND 和 PGND 平面，確保由數字或高功率信號引起的噪聲不會在它們之間傳導而干擾模擬信號。如圖 1-1 所示，我們建議在原理圖中使用兩個接地符號，因?yàn)槿绻谠韴D上使用相同的 GND 符號，則很難在布局上直觀顯示敏感和嘈雜的電位。因此，建議首先從原理圖級別區分 GND，并將它們通過網帶 (NT1) 相連。

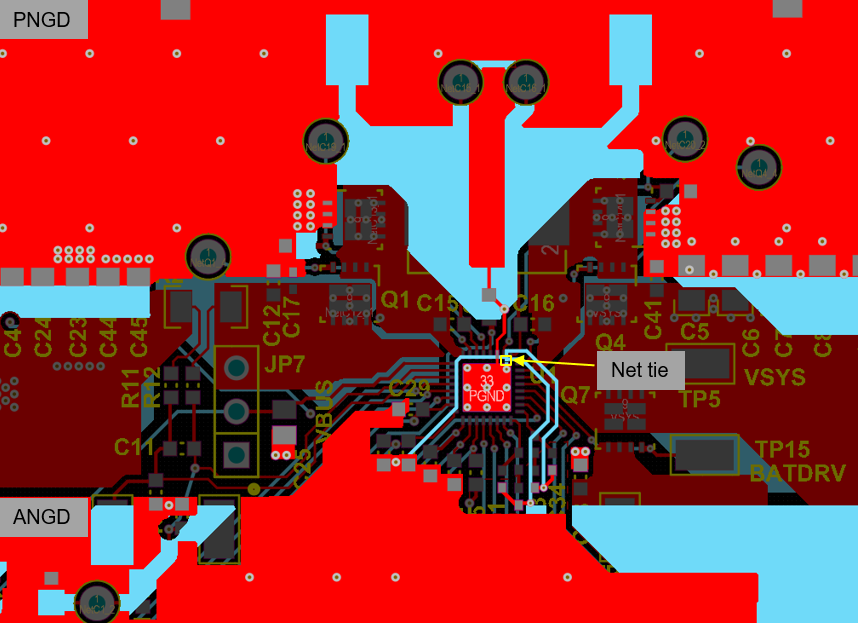

圖 2-8 展示了 PCB 布局中 PGND 和 AGND 之間通過網帶進行的連接，突出顯示了頂層（紅色）和層 3（藍色）。AGND 用于控制信號，必須更靠近 IC 并具有多邊形平面。將所有 AGND 連接到專用的低阻抗銅通道，以確保 AGND 和 PGND 具有相同的電位，并且最終必須在 IC 附近的某一點連接在一起，如圖 2-8 所示（例如 IC 下方的外露電源板）。
