ZHCAEI0 September 2024 TUSB1044
1 入門
- 下載并安裝 SigCon Architect。有關詳細說明，請參閱 SigCon Architect：安裝和入門指南中的步驟。
- 下載并安裝 TUSB1044 Profile Updater。
- 將 USB2ANY 接口適配器或 Aardvark I2C 主機適配器連接到所需的 TUSB1044 和 PC。

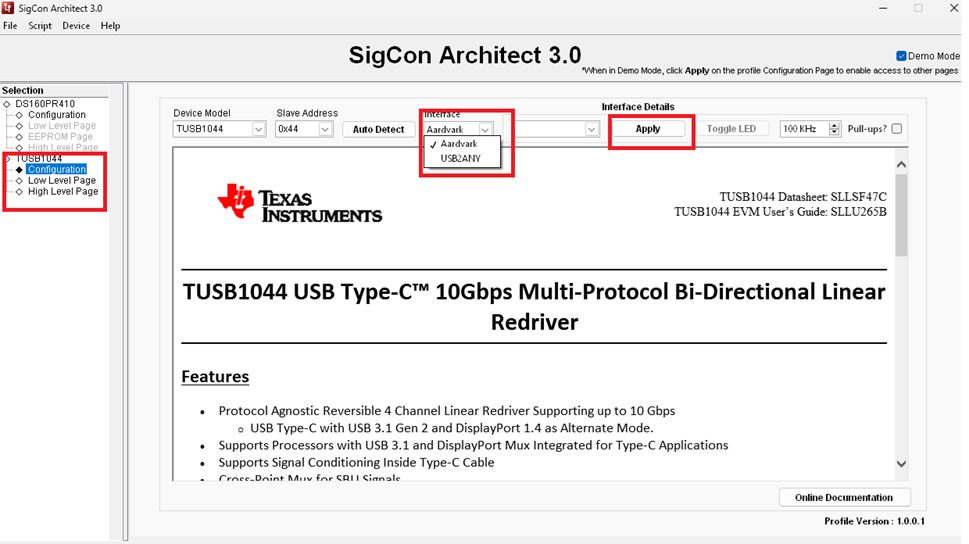

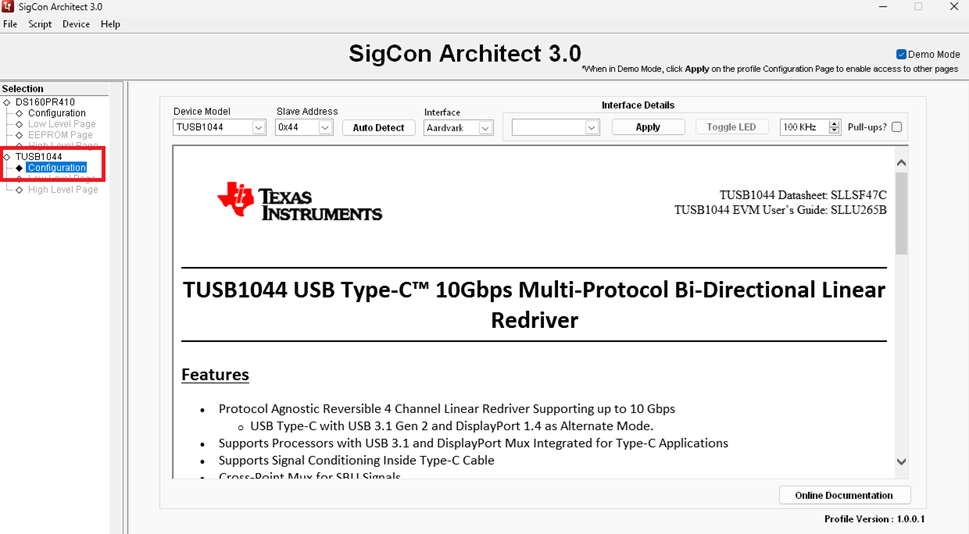

- 打開 SigCon Architect 并點擊左側 TUSB1044 配置文件下方的 Configuration 選項卡，如下所示。
確保在接口下拉菜單下選擇了正確的接口適配器（USB2ANY 或 Aardvark），然后點擊 Apply 以激活 TUSB1044 配置文件下方的其他選項卡。點擊所需的選項卡，開始對器件進行編程。

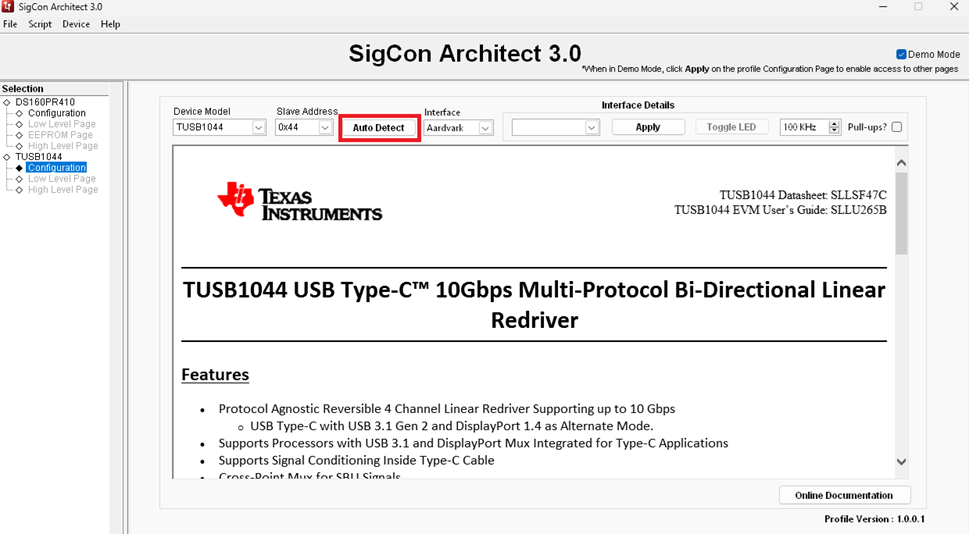

- 點擊 Auto Detect 按鈕以檢測器件和 I2C 總線地址。
- 每個選項卡的說明如下所示：
- Low Level Page：對器件最底層的單個寄存器訪問。可用于更改特定設置，或驗證“High Level Page”中的更改已生效。
- High Level Page：主頁面，用于更改器件的 EQ 設置和查看每個通道的活動狀態
