設計說明

本文檔展示了兩個使用 ADC128S102-SEP、INA240-SEP、TPS73801-SEP 和 OPA4H014-SEP 的電流檢測電路。TPS73801-SEP 是一款抗輻射低壓降穩壓器 (LDO)，用于為電路提供 5V 基準電壓。ADC128S102-SEP 是一款抗輻射、低功耗、八通道、
50kSPS 至 1MSPS、12 位模數轉換器 (ADC)。該產品類似于 ADC128S102QML-SP，后者是該 ADC 的耐輻射版本，自 2008 年開始上市。相比之下，ADC128S102-SEP 在 TID = 30krad (Si) 時具有較低的輻射性能，但它是一款專為近地軌道 (LEO) 應用設計的成本更低、尺寸更小的 SAR ADC。

在第一個電路中，ADC128S102-SEP 由 INA240-SEP 直接驅動，后者是一款固定增益為 20V/V 的電流檢測放大器，其接受的共模輸入電壓范圍為 –4V 到 80V。在第二個電路中，ADC128S102-SEP 由 OPA4H014-SEP 驅動，以獲得額外的帶寬和增益。這兩個電路都使用 TID 水平等于或大于 30krad (Si) 的完全抗輻射 IC。這兩個電路經過仿真，實現了相同的精度，并且本文對最大采樣速率進行了比較。

電路 1 原理圖

以下電路設計用于檢測 0A 至 20A 的電流。INA240-SEP 具有 –4V 至 80V 的寬共模輸入電壓范圍，可用于電機控制、衛星太陽能電池板電流檢測等應用。INA240-SEP 通過簡化模擬前端電路，可幫助減小電路尺寸并降低成本。

注：在 0A 至 20A 電流檢測范圍內，由于 INA240-SEP 的輸出擺幅限制，因此無法準確檢測 50mA 以下的電流。
Y14870R1152B9W 器件（如下圖所示）是一個具有 11.25mΩ 定制電阻值的分流電阻 (R_shunt)。

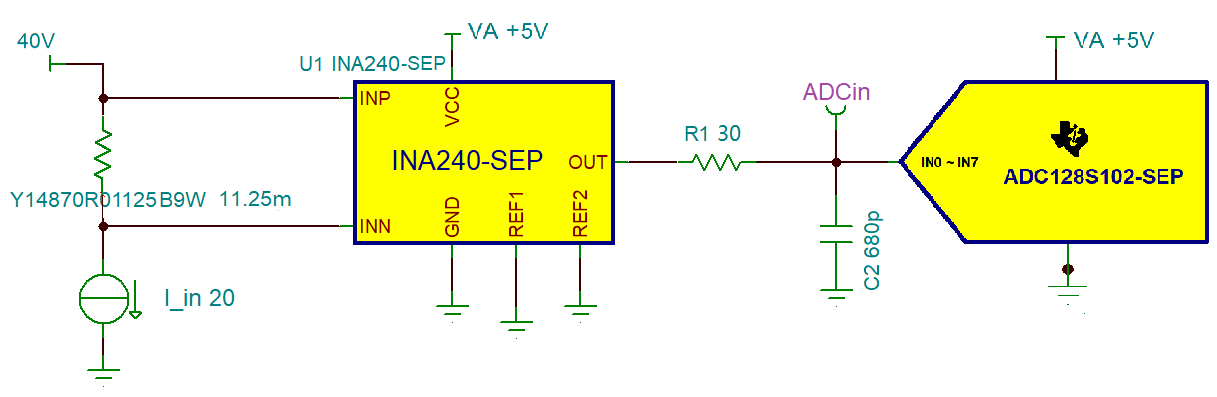

電流檢測電路 1 原理圖

電路 1 設計步驟

以下步驟展示了如何在電路 1 原理圖中查找電阻值和電容值，從而將 INA240-SEP 輸出映射到 0V 至 4.5V 的范圍并更大限度地提高 ADC 采樣速率

將 REF1 和 REF2 接地。確定最大輸入電流 (I_{in_max}) 和電流檢測放大器增益 (INA_gain)。根據 INA240-SEP 采用增強型航天塑料封裝的寬共模范圍、高側和低側、雙向、零漂移電流檢測放大器 數據表，INA240-SEP 具有 20V/V 的增益。計算分流電阻 (R_shunt) 值，以將輸出映射到 0V 至 4.5V 范圍內。公式如下所示：
將 C2 設置為 680pF，將 R1 設置為 30Ω。C2 約為采樣保持電容 (Csh)（值為 33pF）的 20 倍，因此值為 660pF。R1 通常在 10Ω 至 200Ω 范圍內，并通過掃描 Csh 上的最小采樣信號建立時間進行了優化。本例中的 R1 是 30?。
使用 50kSPS 的最低采樣速率在 TINA TI-SPICE 中進行仿真。為了實現 50kSPS 采樣速率，數字時鐘輸入 (SCLK) 為 800MHz。轉換時間 (tconv) 為 13 個時鐘周期，即 16.25μs。同樣，采集時間 (tacq) 為 3.75μs。這確保采樣信號在采集時間內有足夠的時間穩定下來。
測量仿真中的最短采樣信號穩定時間。結合此穩定時間，使用以下公式計算模擬前端可以充分穩定時的最大 ADC 采樣速率：
使用步驟 4 中計算出的最大采樣速率來重新計算 tacq 和 tconv，然后在 TINA TI-SPICE 中再次進行仿真，以確認采樣的信號確實在采集時間 (tacq) 內穩定下來。

電路 1 仿真結果

按照電路 1 設計步驟說明，計算出分流電阻為 11.25mΩ。REF1 和 REF2 都接地。R1 和 C2 為 30Ω 和 680pF。

TINA TI-Spice 中的電路 1 原理圖

注：將 TINA TI-SPICE 中的 TR maximum time step 減小至 100ps，以獲得精確的仿真結果。

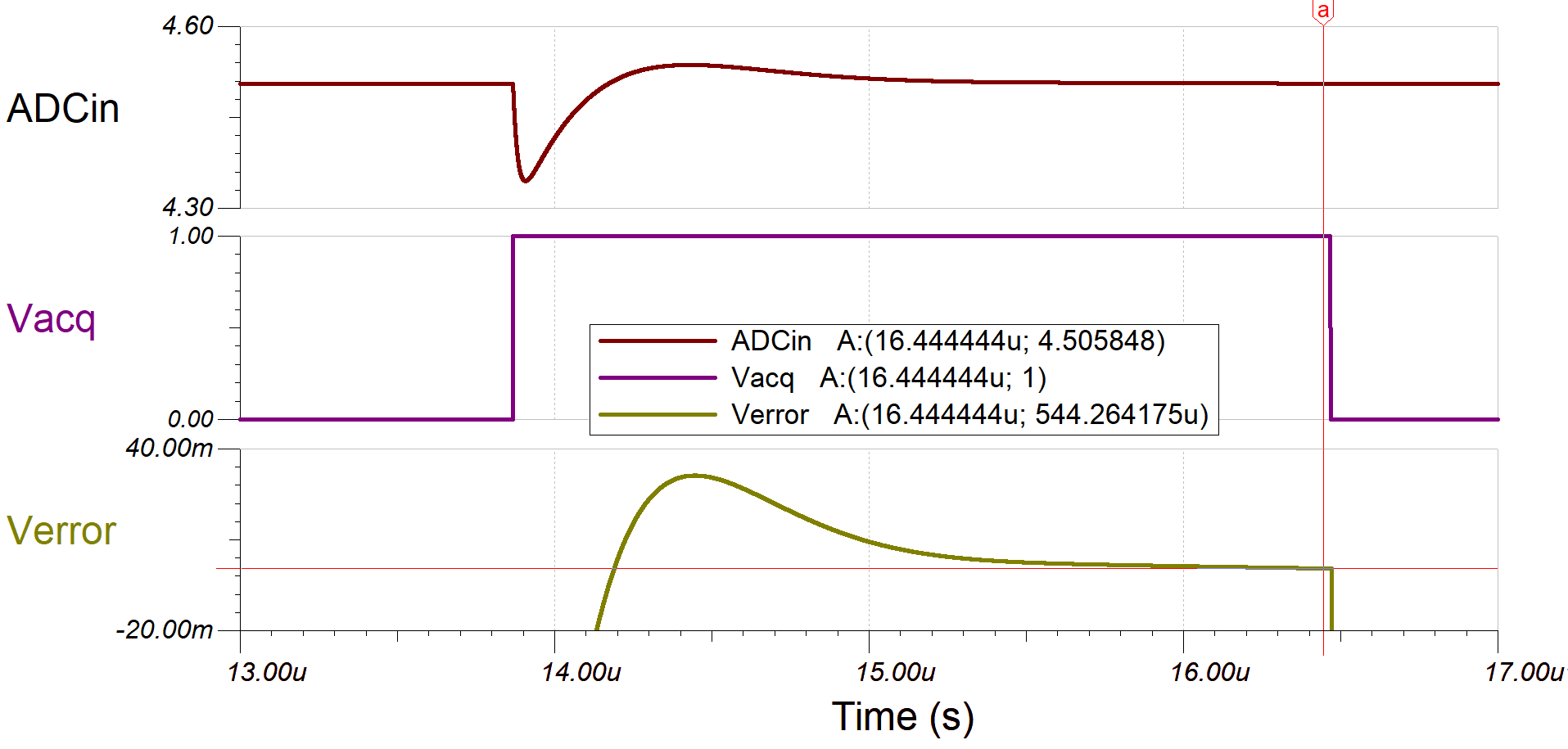

TINA TI-Spice 中的電路 1 仿真結果

采樣速率針對最大采樣速率進行了優化，在時鐘頻率為 1.15MHz 時，采樣速率為 72kSPS。仿真結果顯示，在 5V 電壓下，Csh 處的誤差為 544μV，小于 LSB 的一半。

電路 2 原理圖

以下電流檢測電路旨在檢測 –5A 至 5A 的電流。與電路 1 相比，電路 2 具有第二個放大級，用于獲得額外增益和帶寬。以下列表顯示了兩個好處。

INA240-SEP 具有 20 的固定增益。為了獲得完整的輸出范圍，可能需要定制分流電阻值。因此，使用可調的第二增益級設計會更加靈活。
ADC128S102-SEP 的采樣速率為 1MSPS。但是，INA240-SEP 只能將其驅動到 72kSPS。如果需要更高的采樣速率，11MHz 高精度運算放大器 OPA4H014-SEP 是一個不錯的驅動器選項。

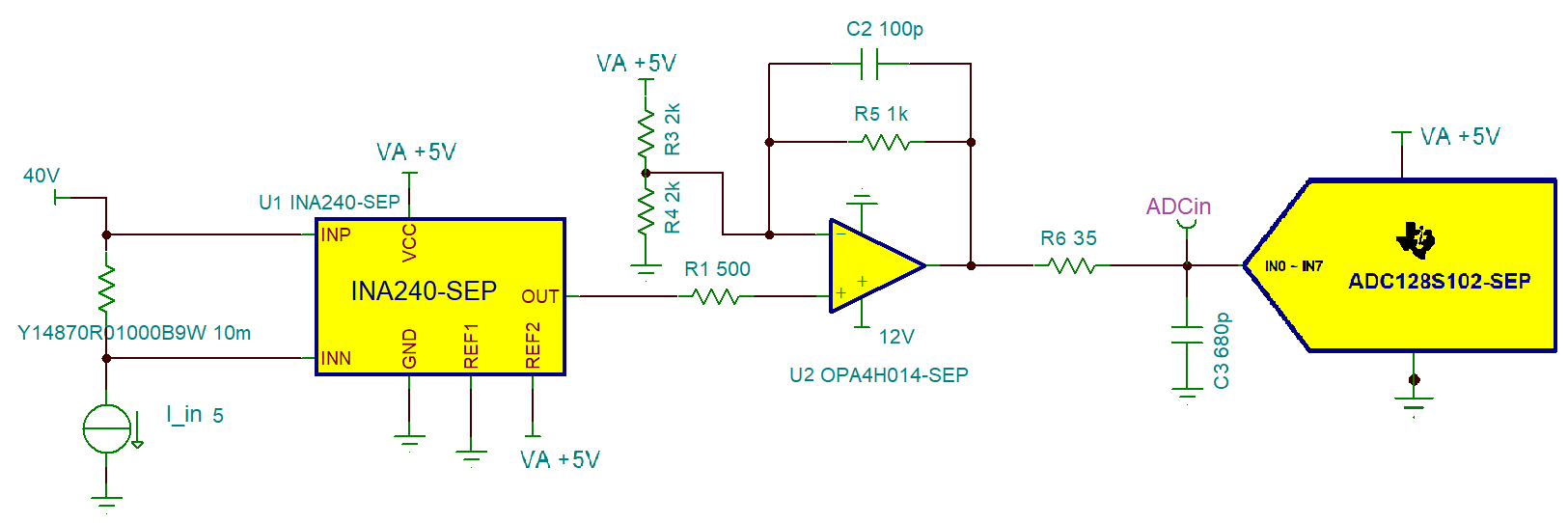

電流檢測電路 2 原理圖

電路 2 設計步驟

將 REF1 接地并將 REF2 連接到 5V (VA +5V) 引腳，以將輸出偏置為 2.5V
選擇一個常用分流電阻 (R_shunt) 值，使 INA240-SEP 的輸出電壓介于 0V 和 4.5V 之間。本例中為 R_shunt 選擇 10mΩ，從而使 INA240-SEP 的輸出電壓介于 1.5V 至 3.5V 之間
設置第二放大級增益。如果 R3 和 R4 都設置為 2kΩ，則可以使用以下公式計算 R5：
導航至模擬工程師計算器中的 ADC SAR 驅動器 并計算 C3 (Cfilt) 和 R6 (Rfilt)。下面是一個計算結果示例。由于采集時間 (tacq) 未知，請調整該值，直至得到的增益帶寬小于 OPA4H014-SEP 的增益帶寬積 (GBW)（即 11MHz）。

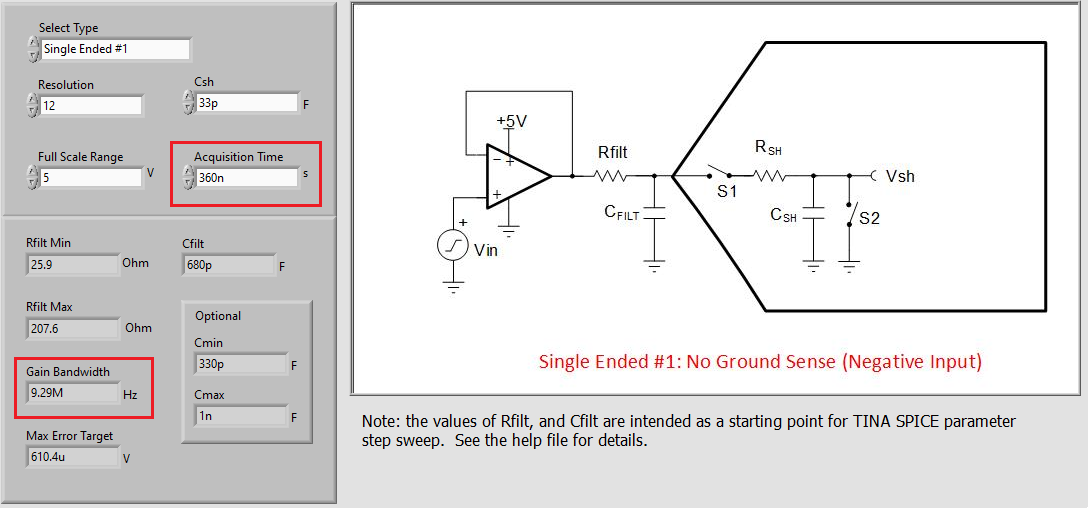

模擬工程師計算器中的 C3 和 R6 計算
在 TINA-TI SPICE 中進行仿真，以測量采樣的信號穩定時間，確認它確實在采集時間 (tacq) 內穩定

電路 2 仿真結果

按照電路 2 設計步驟，將分流電阻選擇為常用值 10mΩ。運算放大器增益設置為 2 時，ADC 輸入信號范圍為 0.5V 至 4.5V。C3 為 680pF，并且 R6 經過掃描優化確定為 35Ω，以更大限度地縮短 ADC 輸入信號建立時間。

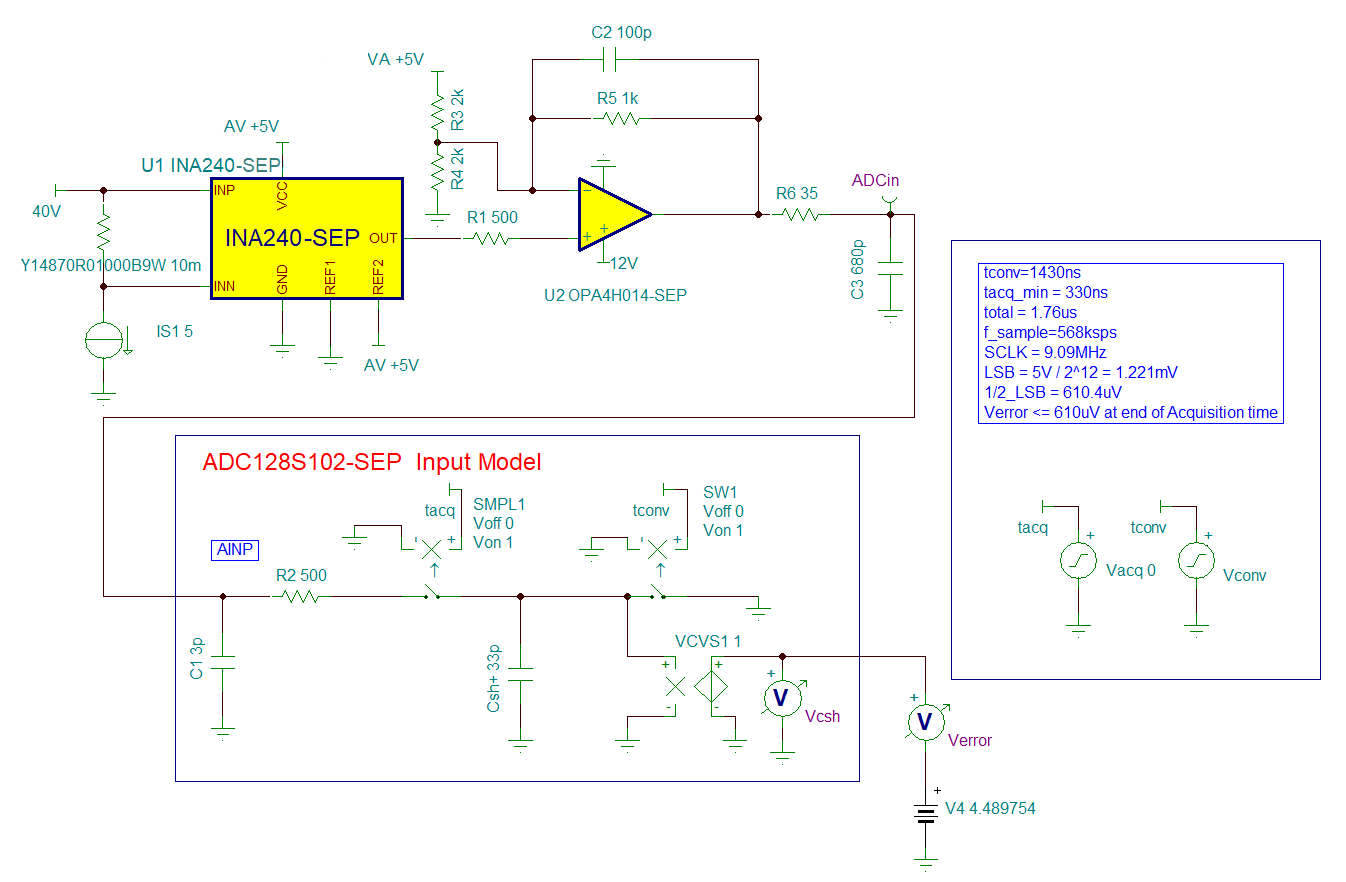

TINA TI-Spice 中的電路 2 原理圖

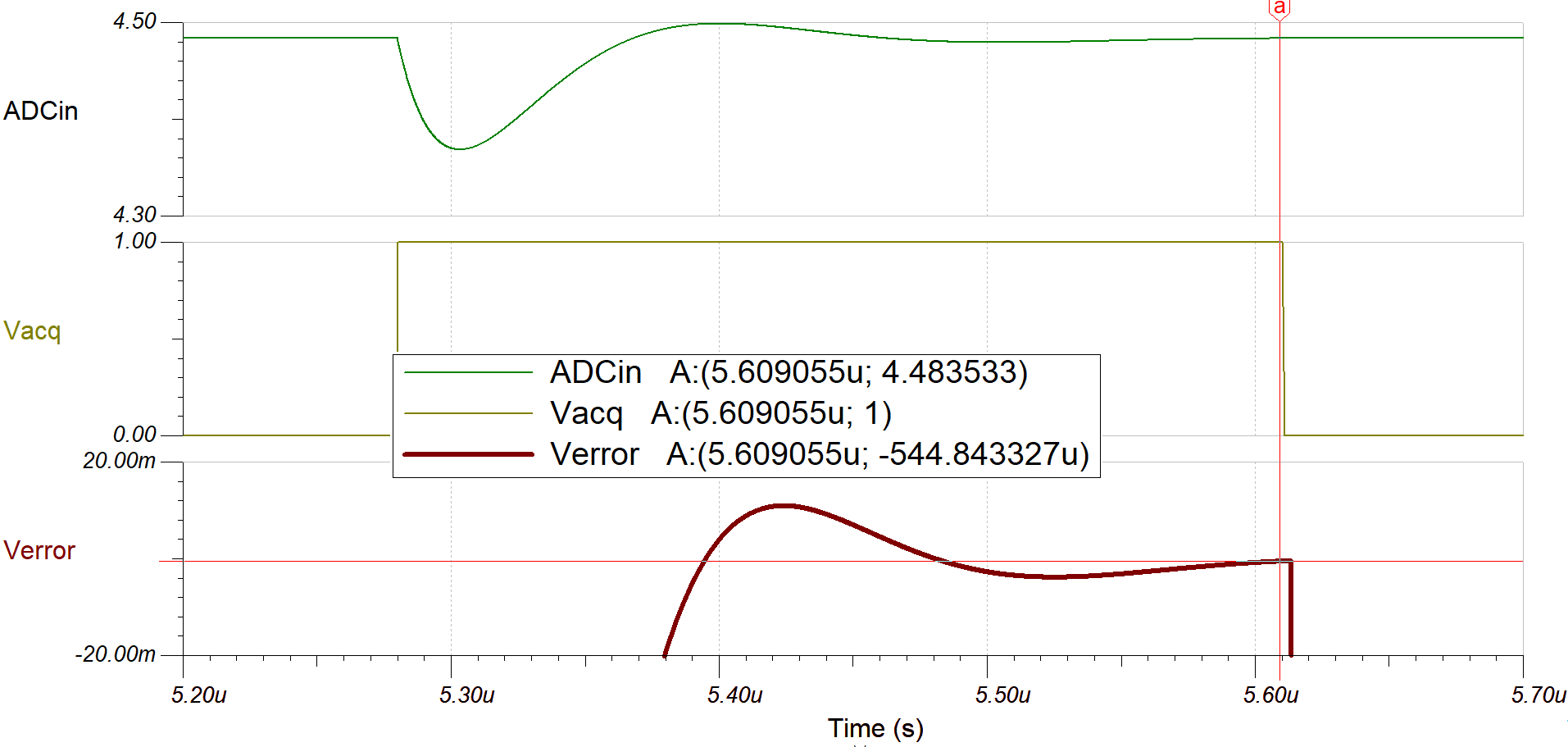

TINA TI-Spice 中的電路 2 仿真結果

當時鐘頻率為 9.09MHz 時，最大采樣速率為 568kSPS。仿真結果顯示，在 5V 電壓下，Csh 處的誤差為 545μV，小于 LSB 的一半。

誤差分析

以下公式用于計算 ADC 模擬前端 (AFE) 引入的誤差：

分流電阻容差 (R_shunt) 造成的增益誤差和溫漂：

其中

e_shunt：分流電阻導致的增益誤差 [%]
R_{shunt_tol}：R_shunt 的容差 [%]
TC_shunt：R_shunt 的溫度系數 [ppm/℃]
temp：溫度 [?C]

INA240-SEP 導致的增益誤差：

其中

e_{INA_G}：INA240-SEP 導致的增益誤差 [%]
INA_gain_error：數據表中的 INA 增益誤差 [%]
TC_{INA_gain}：數據表中的 INA 增益誤差溫度系數 [ppm/℃]

INA240-SEP 導致的失調電壓誤差：

其中

e_{INA_OS}：INA240-SEP 導致的失調電壓誤差 [μV]
V_{INA_-os}：INA240-SEP 數據表中的失調電壓 [μV]
drift_{INA_os}：INA240-SEP 數據表中的溫漂 [μV/℃]
I_{INA_bias}：INA240-SEP 數據表中的偏置電流 [μA]
R_shunt：分流電阻值 [?]

INA240-SEP 輸出端的噪聲：

其中

n_{INA_PSRR}：電源噪聲對 INA240-SEP 輸出的影響 [μV]
PSRR：INA240-SEP 數據表中的功率抑制比 [μV/V]
n_power：電源噪聲 [μV]
n-_{INA_RVRR}：基準電壓噪聲對 INA240-SEP 輸出的影響 [μV]
n_ref：基準電壓噪聲 [μV]
RVRR：INA240-SEP 數據表中的基準電壓反射比 [μV/V]

在數據表中可以發現 INA240-SEP 的非線性誤差 (INL) 為 0.01%。

來自 OPA4H014-SEP 的增益誤差（僅適用于電路 2）：

其中

G_op-amp-：運算放大器電路的增益 [V/V]
e_R：電阻（包括 R3、R4 和 R5）誤差 [%]
e_{R_tol}：電阻（包括 R3、R4 和 R5）容差 [%]
TC_R：電阻（包括 R3、R4 和 R5）溫度系數 [ppm/℃]

來自 OPA4H014-SEP 的失調電壓誤差（僅適用于電路2）：

其中

e_{OPA_os}：OPA4H014-SEP 的失調電壓誤差 [%]
e-_5Vref：5V 基準電壓誤差 [%]
V_{OPA_os}：OPA4H014-SEP 數據表中的運算放大器失調電壓 [μV]
drift_OPA：OPA4H014-SEP 數據表中的運算放大器溫漂 [μV/℃]
I_{OPA_bias}：OPA4H014-SEP 數據表中的運算放大器偏置電流 [nA]

ADC128S102-SEP 和 TPS73801-SEP 用于為 ADC128S102-SEP 的引腳 VA 提供 5V 基準電壓，這兩個器件引入的誤差可以使用模擬工程師計算器中的 TUE 計算器 進行計算。要使用總體未調整誤差 (TUE) 計算器，請輸入器件數據表屏幕上列出的值：

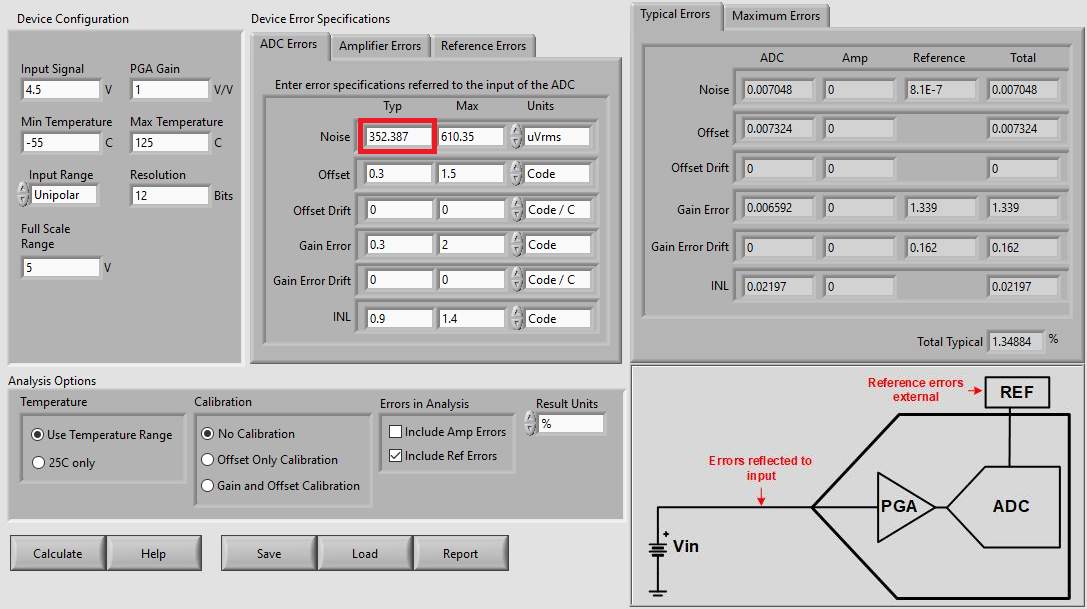

TUE 計算（顯示了 ADC 規格和未校準結果）

注：典型的 ADC 噪聲（上一張圖中以紅色框標出）被定義為 ADC 量化噪聲 (V_RMS)，最大 ADC 噪聲被定義為 ADC 量化噪聲的峰值，即 LSB 的 1/2。

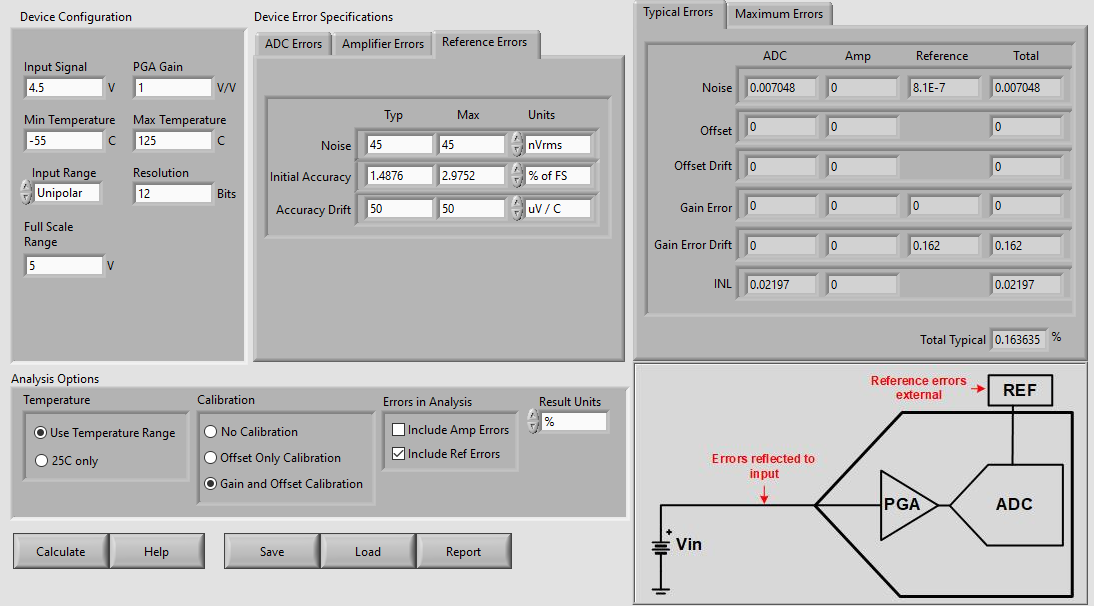

TUE 計算（顯示了 LDO 規格和校準結果）

這里使用了 TUE 計算器來求解系統的總體未調整誤差。TUE 計算（顯示了 ADC 規格和未校準結果）顯示了“ADC error”選項卡以及根據 ADC128S102-SEP 數據表輸入的值。TUE 計算（顯示了 LDO 規格和校準結果）展示了 Reference Error 選項卡以及根據 TPS73801-SEP 數據表輸入的值。填寫這兩個選項卡以獲得準確的 TUE 結果。請注意，本示例中未使用“amplifier Error”選項卡。模擬工程師計算器使用 Analysis Options 下的各種校準選項提供了結果。

前兩個圖像分別顯示了未校準結果和經過增益和失調電壓校準的結果。在 –55°C 至 125°C 的溫度范圍內，計算結果表明 ADC128S102-SEP 和 TPS73801-SEP 在未經校準的情況下可產生約 1.35% 的典型誤差和 2.68% 的最大誤差，而在經過增益和失調電壓校準后可產生 0.1636% 的典型誤差和 0.1660% 的最大誤差。

結語

電流檢測電路 1 和電路 2 展示了使用和不使用放大器時的 ADC128S102-SEP 性能。仿真結果顯示，INA240-SEP 可以驅動高達 72kSPS 的 ADC 輸入，而使用第二級放大器 OPA4H014-SEP 能夠以相同的精度驅動高達 568kSPS 的 ADC 輸入。使用 OPA4H014-SEP 的另一個好處是它提供了額外的增益，因此在選擇分流電阻值時可以更加靈活。

有關更多電流檢測放大器和運算放大器選擇，請參閱 TI 航天產品指南。
