背景

低電壓差分信號 (LVDS) 接口通常集成到數據處理平臺（例如現場可編程門陣列 (FPGA)）內部。這些平臺采用尺寸較小的 CMOS 工藝進行開發，降低了內核電源和輸入/輸出 (I/O) 通道的電壓要求。這些 I/O 要求由 LV（低電壓）前綴指定的較低電壓標準定義。例如，單端 5V CMOS 信號現在具有較低電壓 (LVCMOS) 類型，例如 3.3V、2.5V、1.8V 和 1.2V。尺寸更小的工藝受到限制，無法支持整個 LVDS 標準，因此需要外部 LVDS 接收器解決方案。本應用簡報重點介紹了 DS90LVRA2-Q1，這是一種支持低至 1.8V I/O 電壓的外部 LVDS 接收器解決方案。

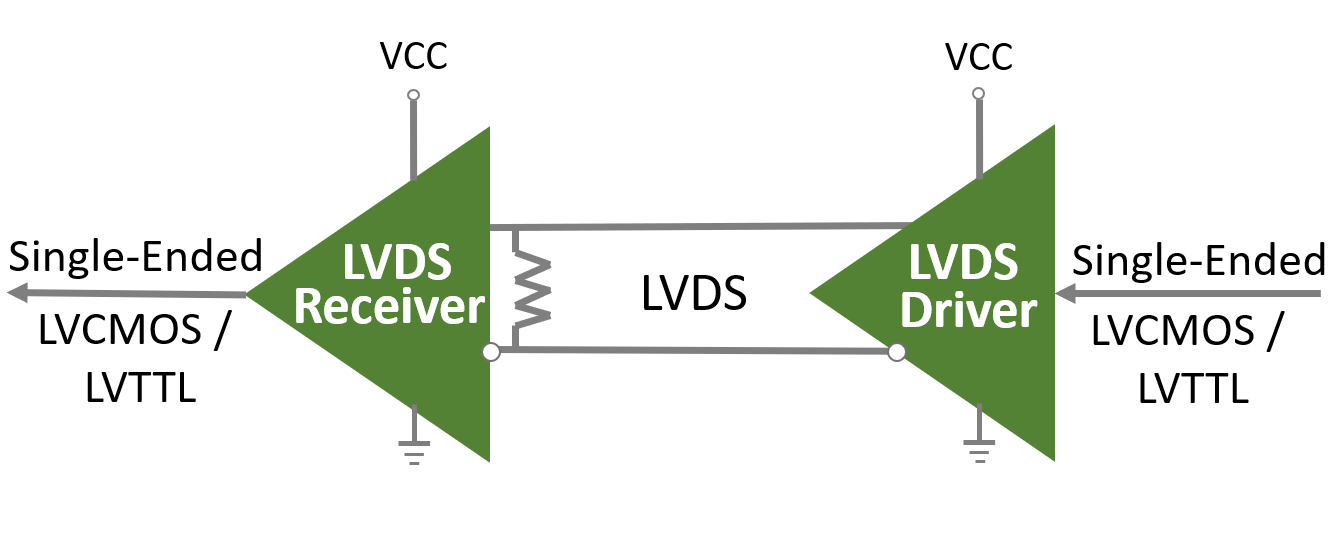

點對點 LVDS 拓撲

LVDS 是一種差分物理 (PHY) 層協議，僅使用毫瓦功耗即可提供千兆位的數據吞吐量。點對點 LVDS 應用包含 LVDS 驅動器，該驅動器在通過 100Ω 電阻器端接的總線介質上提供恒定的 3.5mA 驅動電流。LVDS 接收器根據總線終端上 ±350mV 的正或負電壓擺幅確定高或低數據位。LVDS 驅動器可將 LVCMOS 或 LVTTL 單端輸入轉換為 LVDS 輸出。LVDS 接收器將 LVDS 輸入轉換為單端 LVCMOS 或 LVTTL 輸出。

借助 TI LVDS 接收器，無需再進行電平轉換

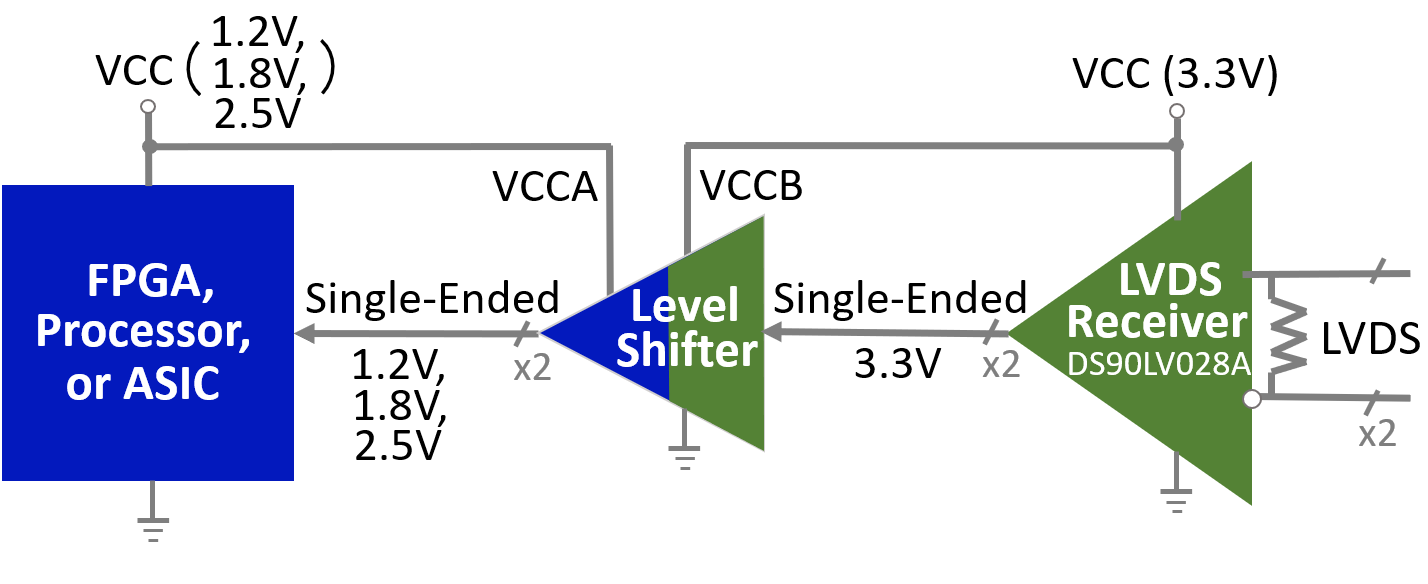

電平轉換器增加了設計復雜性并可能限制接收器性能。使用兩個器件（驅動器或接收器以及電平轉換器）和相關的分立式元件會在設計中占用更多的 PCB 面積，并且需要使用 3.3V 電源。

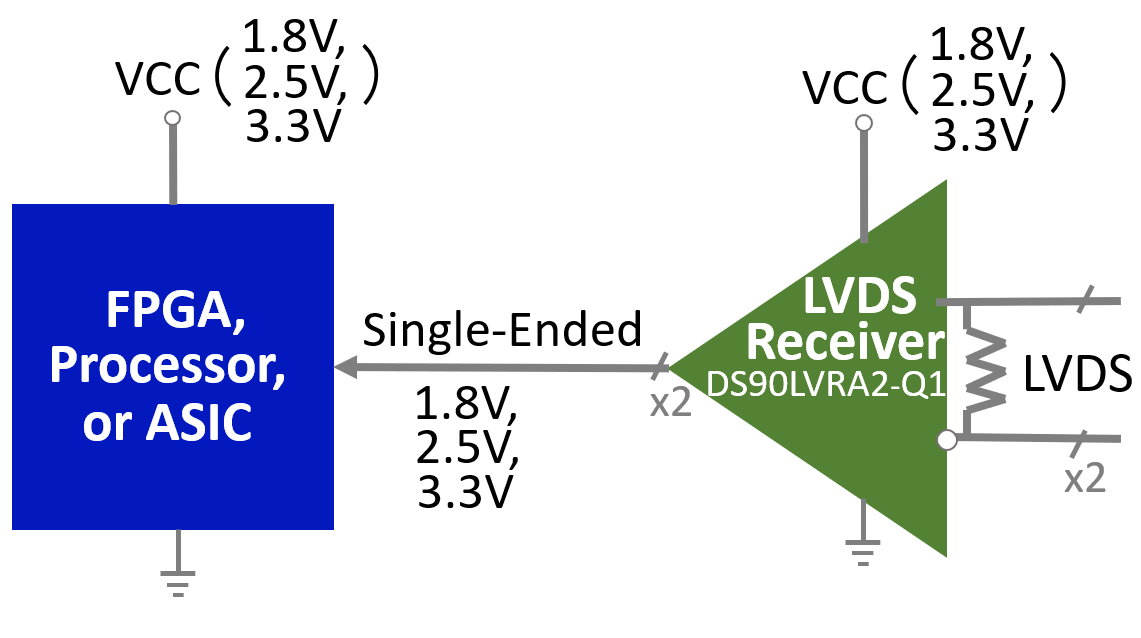

對于集成度更高的解決方案，德州儀器 (TI) 提供了 DS90LVRA2-Q1。該器件是一款以高達 600Mbps 的信號傳輸速率運行的雙通道汽車級 LVDS 接收器。DS90LVRA2-Q1 提供了在 3.3V、2.5V 和 1.8V 電壓下運行的靈活性，可將 LVCMOS 輸出信號驅動至這些電壓電平，因此無需使用單獨的電平轉換器器件來滿足較低的電壓輸入信號規格。

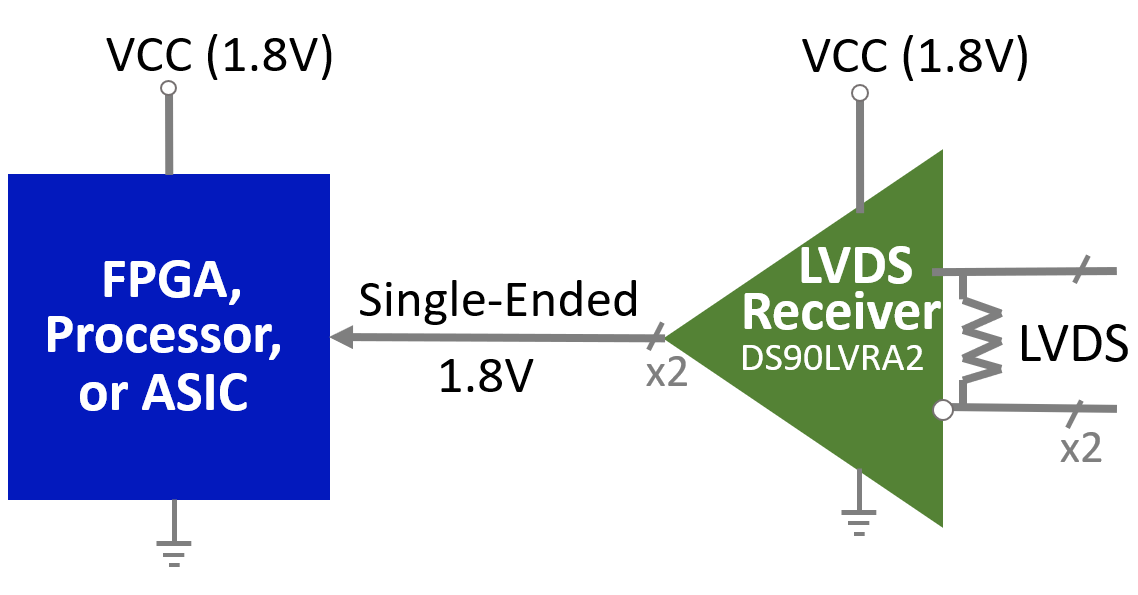

DS90LVRA2 是 DS90LVRA2-Q1 的非汽車級版本。該器件僅作為 1.8V LVDS 接收器運行，具有 1.8V LVCMOS 輸出。

SN65LVDS4 是一款非汽車級單通道 LVDS 接收器。它以高達 500Mbps 的信號傳輸速率運行。該器件可根據輸出驅動電壓引腳 (VDD) 驅動 3.3V LVTTL、2.5V LVCMOS 和 1.8V LVCMOS 輸出，無需使用單獨的電平轉換器器件來滿足較低電壓輸入信號規格。然而，SN65LVDS4 需要兩個電壓電源引腳（VCC 和 VDD），而 DS90LVRA2-Q1 和 DS90LVRA2 提供單個電壓電源引腳的優勢。

TI LVDS 驅動器的較低電壓解決方案

TI LVDS 產品系列目前不提供較低電壓 LVDS 驅動器。建議將汽車級 DS90LV027AQ-Q1 雙通道 3.3V LVDS 驅動器與 DS90LVRA2-Q1 配合使用。對于需要較低電壓輸入信號的應用，請參閱 TI 應用簡報如何將 3.3V LVDS 緩沖器用作低壓 LVDS 驅動器。在實現簡單的偏置網絡時，LVDS 驅動器不需要電平轉換器。

外部 LVDS 接口的系統優勢

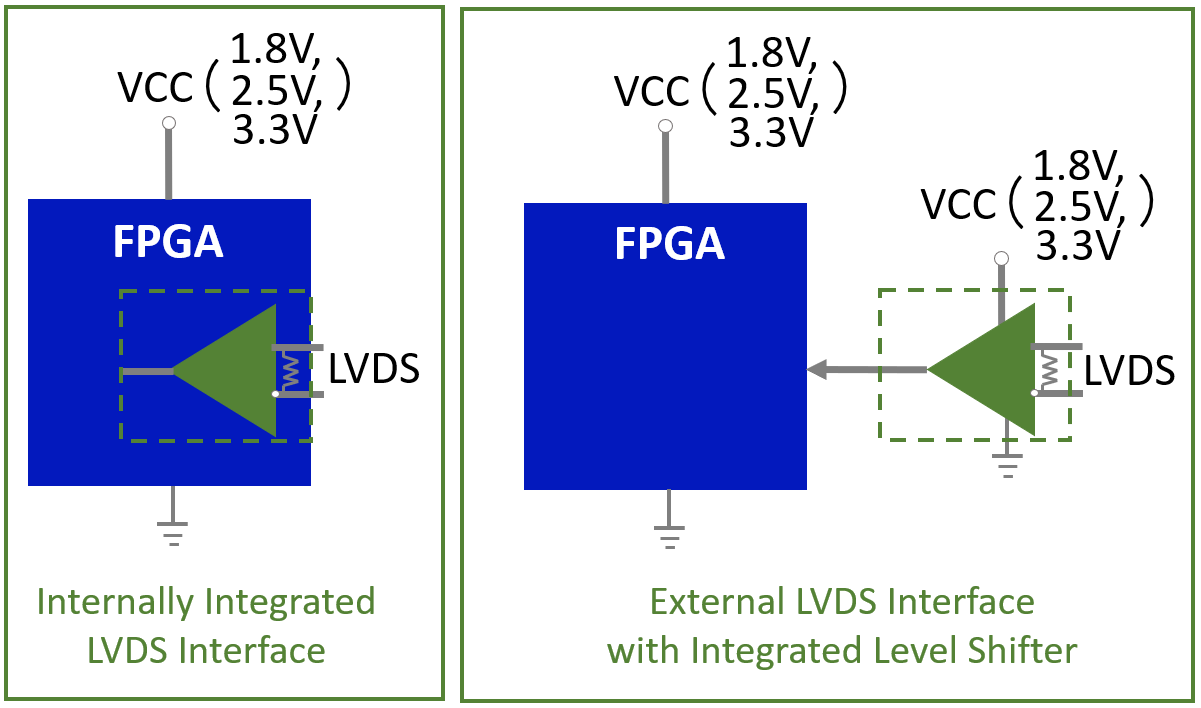

1：優化 FPGA 性能

FPGA 通常具有內部集成的可編程 LVDS 接口。使用外部 LVDS 接收器進行設計可減輕接口的負擔，這意味著不會犧牲 FPGA 的功耗和性能。TI 應用簡報為低功耗 FPGA、處理器和 ASIC 設施啟用 LVDS 鏈路 中重點介紹了這一點。

2：設計靈活性和更低成本的 FPGA

尺寸更小的 CMOS 工藝是提供內部集成 LVDS 接收器可行性的限制因素，無法支持 LVDS 標準的整個共模電壓 (VCM) 范圍。該標準允許 ±1V 共模接地漂移，這意味著 VCM 高達 2.2V。此外，有可能發生較大接地漂移的系統設計還可從外部 LVDS 接口中進一步獲益，該接口可提供高達 5V 的擴展共模范圍電壓。具有集成 LVDS 接口的 FPGA 通常更加昂貴。在某些設計中，外部 LVDS 接口可提供系統設計靈活性并降低復雜性和成本。

3：更低的功率預算

使用低功耗數據采集平臺有助于優化功耗，從而允許使用更便宜、更可靠且更小的系統，并通過減少對風扇或散熱器的需求來降低熱設計復雜性。應用特定集成電路 (ASIC) 是具有固定邏輯源的不可編程邏輯器件，從而支持可預測的功耗，而現代 FPGA 需要三個獨立的電源，并且總體功耗取決于設計。

TI 應用手冊借助 TI Designs 加快 FPGA 電源設計 重點介紹了如何將電源管理集成電路 (PMIC) 用作集成電源解決方案。此鏈接提供了使用德州儀器 (TI) 處理器的電源解決方案的全面概述。該網站還包含與其他熱門處理器和 FPGA（例如 Altera 和 Xilinx）兼容的電源解決方案。

結語

尺寸更小的 CMOS 工藝降低了內核和 I/O 電壓要求，并限制了數據采集平臺中內部集成 LVDS 接收解決方案的可行性。DS90LVRA2-Q1 雙通道 LVDS 接收器是一種具有集成功能的外部解決方案，無需為需要低至 1.8V 輸入的平臺單獨使用電平轉換器件。此解決方案提高了設計靈活性，同時減少了元件數量，并支持許多幾何尺寸更小的 CMOS 工藝的更低電壓信號要求。DS90LVRA2 雙通道 1.8V 接收器和 SN65LVDS4 單通道接收器具有類似的優勢。

參考資料

1. 德州儀器 (TI)，如何使用 3.3V LVDS 驅動器/接收器和電平轉換器支持 1.8V 信號 應用簡報
2. 德州儀器 (TI)，如何將 3.3V LVDS 緩沖器用作低壓 LVDS 驅動器 應用簡報
3. 德州儀器 (TI)，為低功耗 FPGA、處理器和 ASIC 實施啟用 LVDS 鏈路 應用簡報
4. 德州儀器 (TI)，借助 TI Designs 加快 FPGA 電源設計 技術文章
