需在交流低線路電壓和滿負載條件下才能實現自適應 PFC 性能,為此,必須降低視在 OCP 電平。首先,在低壓線路和最大負載條件下,設置視在 OCP 電平以限制峰值電流,以至于無法保持正常的 Vout。低于調節設定點的 VOUT 可以驅動 VCOMP 達到最大導通時間,但 OCP 電平可以阻止 Vout 調節。當 Vout 降至目標閾值(本例中為 353V)時,比較器會進一步降低視在 OCP 電平,并且 OCP 狀態鎖定,直到負載減輕或 Vin 上升。

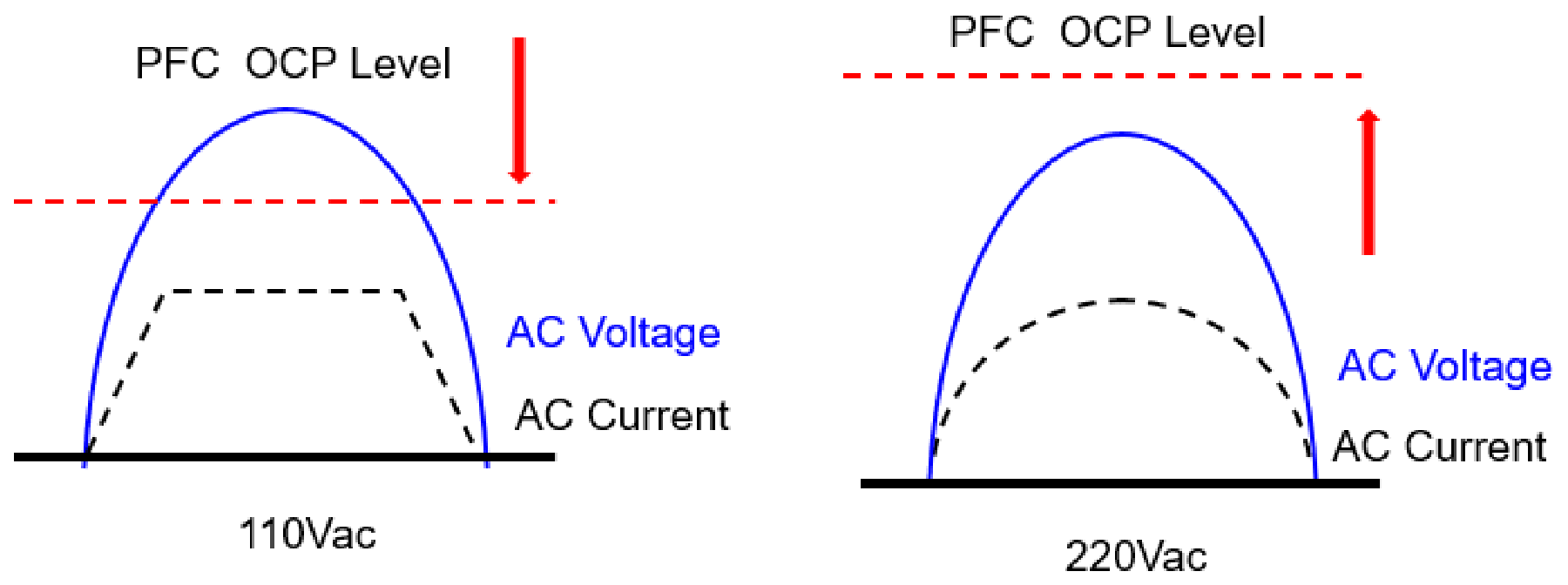

之后,與恒定導通時間控制相反,當開關頻率降低時,電流在整個線路周期內流向 OCP 電平,并且電感器電流波形會從正弦波包絡更改為梯形包絡。
配置自適應電流限制外部電路(如圖 5-2 所示),以便根據 PFC 輸出電壓調整電流限制電平。
以下列表詳細介紹了采用 UCC28064A 的外部電路的工作機制。
使用 UCC28064A 的 CS 引腳參數,將 CS 電壓電平從 -0.2V 調節到 -0.162V,并在 OCP 運行期間限制輸出功率。為此,外部電路配置如下。
- R6 和 R7 為比較器 (-) 輸入設置 12V 的基準電壓。R8 和 R9 構成一個分壓器,用于將 VPFCOUT 閾值設置為約 353V。
- 在較高輸入電壓或較低負載條件下,PFC 輸出電壓可以保持穩定,而比較器輸出為高電平,從而使 Q1 保持導通。
- 當 Q1 導通時,R5 接地,而 R2 和 R4 在 Rsense 上構成一個 3kR/4kR 分壓器,可將施加到 CS 輸入端的電流檢測電壓降低 ?。-0.2V 的內部 CS 閾值不會改變,因此 Rsense 峰值電壓必須超過 -0.267V 才能觸發 OCP。
- 在低壓線路和最大負載條件下,選擇 Rsense 的值,使峰值電壓能夠觸發 OCP,而峰值電感器電流不足以維持穩壓。當 VPFCOUT 降至 353V 閾值以下時,比較器輸出變?yōu)榈碗娖讲㈥P斷 Q1。
- 當 Q1 關斷時,R5 與 R4 串聯,R2 和 (R4+R5) 分壓器在 Rsense 上構成 13kR/14kR 分壓器,從而將施加到 CS 輸入端的電流檢測電壓降低 13/14。-0.2V 的內部 CS 閾值不會改變,因此 Rsense 峰值電壓必須超過 -0.215V 才能觸發 OCP。這一變化為 0.215/0.267 = 0.808,有效地將內部的 -0.2V OCP 閾值更改為 -0.162V。這產生了一個有效的遲滯,可以進一步降低電感器的峰值電流,從而確保 VPFCOUT 保持在 353V 以下。
- 當輸入電壓上升或負載降低時,受 OCP 限制的電流可能允許 VPFCOUT 上升到 353V 以上,并且比較器再次驅動 Q1 導通,而視在 OCP 限制升回正常狀態。
- R1 和 C1 僅用于噪聲濾波,而不影響 OCP 閾值。盡管沒有人清楚 R3 的具體作用,但由于該值足夠高,因此不會影響 OCP 閾值。
