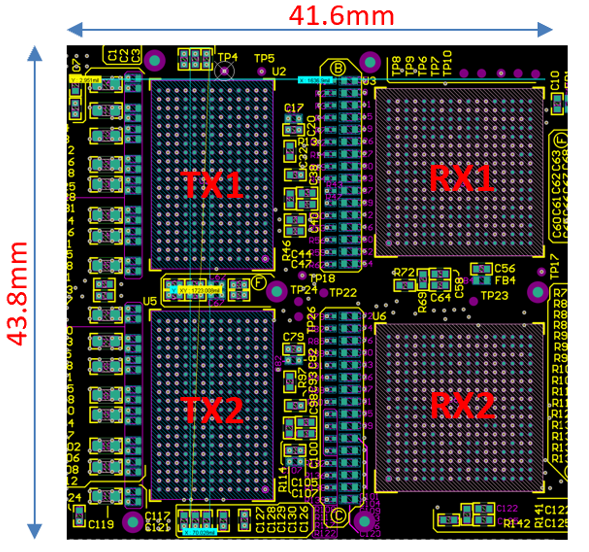

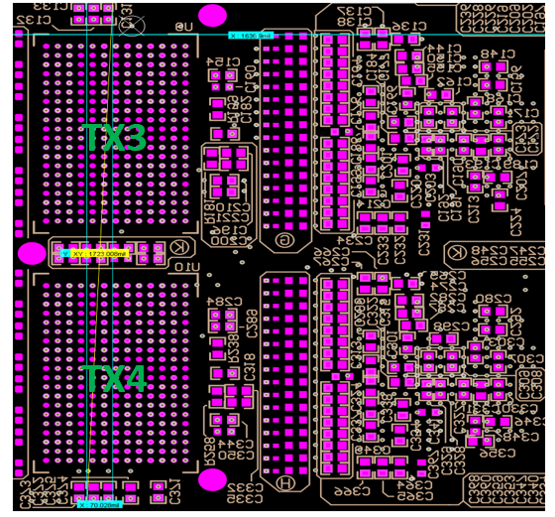

TI 的參考設計演示了如何將 TX7332 與 AFE5832LP 結合使用來構建 128 通道發送器、64 通道接收器設計。圖 2-1 和圖 2-2 分別展示了 PCB 的頂層和底層布局。TX7332 在單個器件中提供 32 個通道，使用了四個器件，其中兩個放置在頂層，兩個放置在底層，兩個 AFE5832LP 放置在頂層，如圖 2-1 所示。由于在狹小的空間內存在如此多的輸入和輸出信號，電路板使用盲孔來扇出來自器件的信號，與通孔相比，這些盲孔的成本通常相當高。
