為了確保汽車和工業域中的器件安全免受惡意攻擊，網絡安全法規正得到廣泛實施。TI SoC 正在這些領域得到廣泛應用。TI AM26x SoC 是一款支持實時功能的器件，具有實時 ARM R 內核、高級檢測、精確控制、千兆位連接和專用元件等多種功能，可支持設計具有網絡安全和功能安全要求的系統。在本文檔中，我們可以查看 AM26x SoC 系列的安全啟動增強功能和性能基準測試。

簡介

外部閃存器件的優勢是具有靈活的 NVM 存儲器大小，當面臨存儲器限制挑戰時，無需升級或更改現有 SoC 即可存儲應用軟件。另一方面，如果沒有采取適當?shù)陌踩胧?，則可能會將未經授權的程序加載到存儲器中。未經授權的程序可能使系統無法運行，將敏感和機密數據暴露給惡意代理，在某些情況下，可能會造成危及生命的后果、名譽損害和法律責任。

AM26x（AM263x 和 AM263Px）器件系列支持安全啟動用戶代碼，而不會影響代碼、數據、密鑰等用戶信息的真實性和機密性。AM26x 微控制器系列支持 OSPI 和 QSPI 等接口，這些接口支持集成外部閃存器件和提供安全啟動特性。這使得用戶能夠靈活地使用外部閃存技術，同時保持系統的安全性。

AM26 安全啟動的加密優勢包括：

• RSA-PKCS1-v1_5 和 SHA512 摘要用于驗證證書。
• SHA512 用于保持引導加載程序映像的完整性。
• AES-CBC-256 用于解密映像以保持映像的機密性。

快速引導技術

以下各部分包含有關用于提高啟動時性能的不同啟動優化技術的信息。

閃存時鐘、配置和 DMA 集成

AM26x 器件系列沒有用于執行代碼的內部非易失性存儲器，極度依賴內部易失性存儲器（TCM 和 SRAM）。與許多其他高級 SOC 一樣，AM26x 器件也具有多級啟動 架構。在執行 ROM 引導加載程序 (RBL) 期間，會將二級引導加載程序 (SBL) 映像從外部閃存（通過 SPI）復制到內部存儲器中。在 SPI 協議中，數據速度 (bps) 與 SPI 外設計時頻率 (Hz) 成正比。根據 JEDEC xSPI 標準，將 OSPI 控制器配置為支持更高的模式可以實現更快的數據傳輸。因此，更高的 SPI 時鐘速率和更高的配置可以帶來更好的性能。

經優化的 OSPI PHY 調優（僅對 AM263Px 有效）

AM263Px SOC 上的 OSPI 控制器集成了專用 PHY 模塊，從而可實現靈活且節能的傳輸。這使我們能夠在單倍傳輸速率 (STR) 模式下以 50MHz 使用閃存時鐘，在雙倍傳輸速率 (DTR) 模式下以 25MHz 使用閃存時鐘。在 OSPI_PHY_CONFIGURATION_REG 中配置 PHY_CONFIG_TX_DLL_DELAY_FLD 和 PHY_CONFIG_RX_DLL_DELAY_FLD 之前，該 PHY 要求對所有有效值進行軟件校準。因此優化軟件算法可以跨越有限值在不到 2.5ms 的時間內完成校準。

請參閱 AM263Px TRM (13.3.3.6)，了解有關 OSPI 控制器和 PHY 模塊的更多信息。點擊此處 獲取有關經優化的 PHY 調優的應用手冊。

映像格式 (MCELF)

與之前采用的專有 RPRC 格式不同，多核 ELF 或 MCELF 是基于 ELF（可執行和可鏈接格式）標準的應用程序映像格式。使用 ELF 文件格式的可執行文件包含 ELF 標頭，后跟程序標頭表或段標頭表，或同時包含這兩者。文件中的程序標頭表和段標頭表的偏移在 ELF 標頭中定義。這兩個表描述了文件的其余特性。下表總結了 MCELF 格式相對于 RPRC 格式的優勢。

安全啟動的流支持

由于閃存時鐘有限，直接在閃存存儲器中驗證映像會帶來瓶頸，并且缺少暫存區存儲器會導致安全啟動映像無法復制到存儲器中進行驗證。驗證外部閃存中的安全啟動映像也會使軟件面臨 TOCTOU 攻擊的風險，從而增加許多安全限制。因此，流安全啟動使用戶能夠?qū)⒂诚駨?fù)制到 SBL 中的存儲器，然后向 TIFS-MCU 服務發出調用以在流模式下對映像進行身份驗證。這利用執行存儲器進行放置和身份驗證，從而提高了身份驗證的速度。

通過安全啟動服務并行使用閃存

下一個優化途徑是在 SBL 中，對順序閃存讀取進行修改，以執行并行讀取。在 SBL 中添加并行化以支持 (n+1) 個段的并行閃存讀取，同時 TIFS-MCU 正在驗證 (n) 個段。通過增加對 HSM 服務器上 SIPC 消息排隊的支持并按順序處理這些消息，實現了進一步的增強，例如，支持發送非阻塞請求和處理來自客戶端 (SBL) HSM 的多個響應。下面是 SBL 從閃存進行讀取時 TIFS-MCU 占用情況的直觀表示。

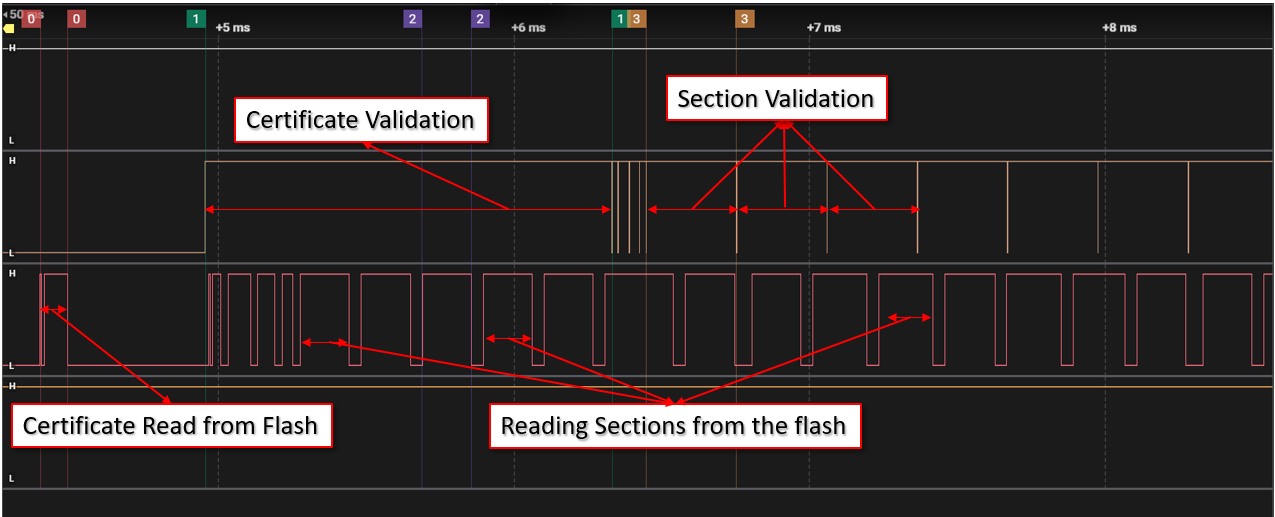

圖 1 啟動并行化

安全啟動基準測試

通過實施上述技術，啟動時間性能顯著提高，表 4 顯示和總結了該情況。

AM263x

• SBL 大小 - 55KB。SBL 經過加密和身份驗證。
• TIFS-MCU 大小 - 70KB。TIFS-MCU 會進行加密和身份驗證。

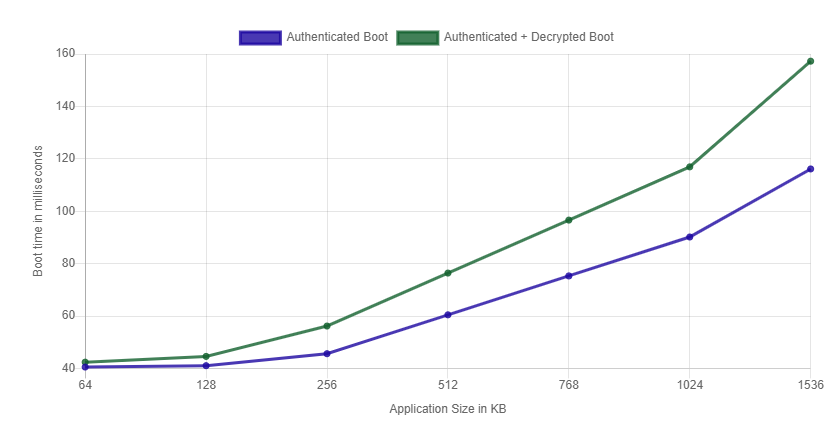

圖 2 AM263x 啟動性能

AM263Px

• SBL 大小 - 60KB。SBL 經過加密和身份驗證。
• TIFS-MCU 大小 - 61KB。TIFS-MCU 會進行加密和身份驗證。

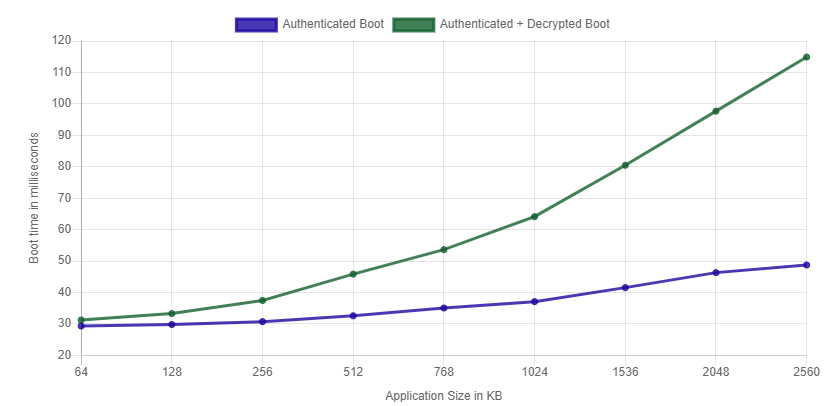

圖 3 AM263Px 啟動性能

結語

安全啟動會由于身份驗證和映像完整性驗證而產生額外的運行時開銷。但是，通過采用軟件設計和硬件負載減輕技術，可以縮短安全啟動時間，從而提高整體系統性能。在汽車系統中，啟動時間目標非常嚴格，同時幾乎不會影響系統的安全性。本文中討論的適用于 AM26x 系列 SOC 的優化安全啟動方法旨在利用高效的硬件架構和軟件設計解決相同的難題。
