TI 航天級器件具有不同級別的輻射耐受性，支持近地軌道、中地球軌道和對地靜止軌道任務。不同的任務可能有不同的輻射要求，具體取決于與地球的距離和任務持續時間。本產品概述介紹了德州儀器 (TI) 可以提供的航天溫度設計、對可用選項重要性的見解以及有關在選擇客戶需要集成到其系統中的航天器件時如何作出正確決策的指導。TI.com 提供符合增強型航天塑料 (SEP)、耐輻射 (SP) QMLP 和耐輻射 QMLV 標準的溫度傳感器。TI 的多樣化產品系列提供了不同的尺寸選擇、塑料與陶瓷材料選擇，以及不同的耐輻射選項供客戶選擇。客戶在選擇航天器件之前需要考慮系統在太空中的位置、了解系統需要滿足的輻射要求、愿意支出的成本、愿意使用的尺寸和表面積以及相關的風險。
圖 1 航天溫度產品系列
圖 2 TMP9R01-SEP-SP 應用航天溫度傳感器比較
為了幫助您作出明智的決策，下表提供了 TI 所使用的溫度設計的詳細比較。尺寸會影響您可以在設計中選擇的選項。以下照片對我們的 SP 器件和 SEP 器件的尺寸進行了比較。我們所有航天器件的工作溫度范圍均為 -55°C 至 125°C。
| 器件 | 軍用規格 | 合格等級 | TID 特性 | TID RLAT (krad) | SEL (MeV·cm2/mg) | 通道數量 | 本地最大精度 | 遠程最大精度 | 電源電壓 | 關斷 Iq（典型值） | 封裝 | 尺寸 (mm) | 接口 | 支持的位溫度范圍 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TMP9R00-SP | 5962-20214 | QMLV-RHA | 100 | 100 | 75 | 1 個本地 8 個遠程 | 1.5C | 2C | 1.7 至 2V | 300μA | CFP (16) | 10.16mm X 7.10mm X 2.13mm | I2C、SMBus、2 線 | -256 到 255.9375C |
| TMP461-SP | 5962-17218 | QMLV-RHA | 100 | 100 | 76 | 1 個本地 1 個遠程 | 2C | 1.5C | 1.7 至 3.6V | 350μA | CFP (10) | 7.02mm X 6.86mm X 2.62mm | I2C、SMBus、2 線 | -64 到 191C |
| TMP9R01-SEP | V62/24615 | 耐輻射 | 50 | 30 | 43 | 1 個本地 1 個遠程 | 2C | 1.5C | 1.7 至 3.6V | 350μA | VSSOP (10) | 3mm X 3mm X 0.4mm | I2C、SMBus、2 線 | -64 到 191C |
| TMP9R01-SP | 5962-17218 | QMLP-RHA | 100 | 100 | 75 | 1 個本地 1 個遠程 | 2C | 1.5C | 1.7 至 3.6V | 350μA | VSSOP (10) | 3mm X 3mm X 0.4mm | I2C、SMBus、2 線 | -64 到 191C |
| AFE11612-SEP | V62/22614 | 耐輻射 | 50 | 20 | 43 | 1 個本地 2 個遠程 | 4.5C | 6C | 2.7 至 5.5V | 1.6mA | HTQFP (64) | 10mm X 10mm X 1.2mm | I2C、SPI | -256 到 255.875C |

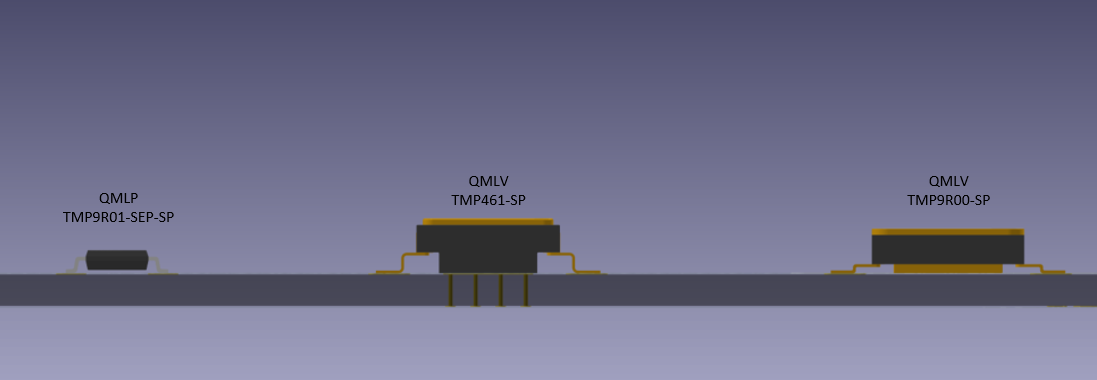

圖 3 高度比較

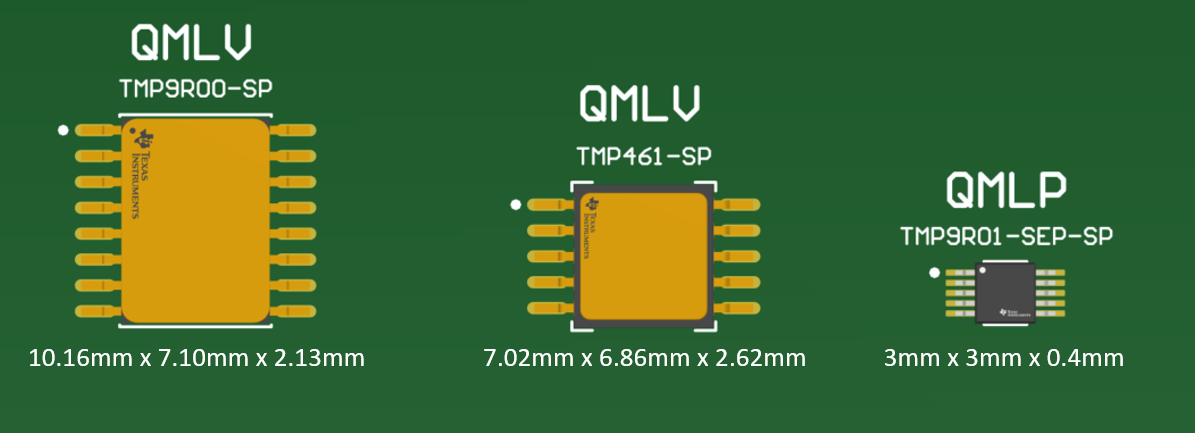

圖 4 尺寸比較可訂購器件型號 (OPN) 選擇
SMD 與軍用器件型號及相關的制造商器件型號之間常常會產生混淆。了解命名約定可以提高整體效率，并降低收到錯誤物品的風險。我們航天客戶的其中一項關鍵要求是滿足軍用標準 DLA 要求 MIL-PRF-38535 和 MIL-STD-883。我們的航天 IC OPN 遵循并符合這些軍用標準。國防物流局 (DLA) 是美國國防部 (DoD) 下屬的一個機構，負責監督所有主要用于軍事應用的電子產品。為 TI 符合 QML 標準的所有航天產品提供了標準微電路圖 (SMD) 和軍用器件型號。下表提供了航天 OPN 命名約定的一些基本信息。有關命名約定的更多信息，請參閱 DLA 標準微電路圖 (SMD) 和 JAN 器件型號入門 應用手冊。
| 術語 | 說明 | 示例 |
|---|---|---|
| 工程模型 (EM) | 在同一 GPN 下，可以訂購以 /EM 或 MPR 結尾的產品。僅在 25°C 下進行了測試，并且沒有經過完整的航天處理（如燒機測試）。TI 工程評估單元與 MIL-PRF-38535 QML V 類處理（修訂版 A） | TMP461HKU/EM TMP9R00HKT/EM |
| 飛行器件 - QMLV | 航天級認證。DLA 規范 (MIL-PRF-38535)/流程，所有航天器件都必須使用。特定于密封器件（陶瓷封裝），并包括額外的測試，例如晶圓批次驗收（包括壽命測試和晶圓批次的 SEM）、嚴格的封裝前目視檢查、X 射線和 PIND。關鍵環節中的流程 | 5962-1721801VXC |
| 飛行器件 - QMLV-RHA | 耐輻射保障。器件的抗輻射能力 (TID) 是通過對每個晶圓或晶圓批次進行測試來設計的。完全符合航天要求、可以按原價下單購買的產品。從 5962Yxxxxxx 開始?！癥”表示耐輻射水平。 R = 100krad；L = 50krad；F = 300krad | 5962R1721801VXC 5962R2021401VXC |
系統的位置
系統距離地球表面越遠，暴露于輻射的可能性越大。有三個明確劃定的區域，包括近地軌道 (LEO)、中地球軌道 (MEO) 和對地靜止軌道 (GEO)。其中 LEO 的高度為 100km 至 2000km，MEO 的高度為 5000km 至 10000km，GEO 的高度為 35800km。有關太空輻射環境的更多信息，請參閱電子產品輻射手冊（第 4 頁）。如果系統處于 LEO 軌道，則通常會偏好使用 SEP 產品。如果系統位于 GEO/MEO 軌道，則通常會偏好使用 SP 產品。輻射要求和風險
TI 溫度傳感器航天產品分為兩個等級：用于 LEO 應用的航天 EP (SEP) 和用于 GEO/MEO 應用的航天級 (SP)。TI 的航天產品頁面中列出了所有 TI 傳感器航天產品分類和要求。選擇航天產品時的關鍵差異在于封裝、鍵合線、輻射水平和釋氣測試。為航天鑒定執行的兩項主要測試是單粒子效應 (SEE) 和電離輻射總劑量效應 (TID)。SEE 測試輻射沖擊的單個粒子對器件的影響。TID 測試長時間暴露在輻射下對器件的影響。GEO/MEO 航天任務要求 SEE 水平大于 60MeV。LEO 任務通常只需要小于 43MeV。TID 是執行任務期間隨著時間推移累積的帶電粒子的輻射總量。大多數 LEO 任務最多需要耐受 30krad，而深太空任務可能需要耐受高達 300krad。對于 RHA 器件，對每個組裝批次的器件樣本進行 TID 測試。SEE 和 TID 結果結合起來提供的信息可用于預測器件在太空中的表現。TI 遵循 MIL-STD-883 測試方法 1019 進行輻射測試。請參閱 TI 的器件等級頁面。
| 產品 | 說明 |
|---|---|
| 耐輻射 (-SEP) | 具有成本效益的塑料小尺寸設計，具有以下特性：
|
| 耐輻射保障 (-SP) | 這是 SEP 產品的一項技術進步，可以確保具有更強的輻射性能。遵循 MIL-PRF-38535QMLP：密封在塑料包裝中。會發生釋氣。提供了釋氣數據。QMLV：陶瓷封裝是密封的，沒有釋氣。較大的熱質量和表面積空間。 |
