全球汽車行業正在經歷一場百年一遇的技術革命。根據 Strategy Analytics 的分析，在 2024 年，車載電子裝置在整車成本中的占比已超過 35%，預計到 2025 年這一數字將超過 50%。這種轉變由兩股核心力量推動：

• 電氣化：2024 年，全球新能源汽車 (NEV) 銷量超過 1,400 萬輛，中國市場滲透率達到 35%（CAAM 數據）。新能源汽車的銷量激增，極大地增加了對動力總成系統（電池、電機和控制裝置）中高可靠性 MCU 的需求。
• 智能：目前，超過 30% 的車輛具備 L2 級別以上的自動駕駛功能，同時智能駕駛艙和車輛聯網已成為主流，使得每年對芯片算力的需求增長了 20% 以上。

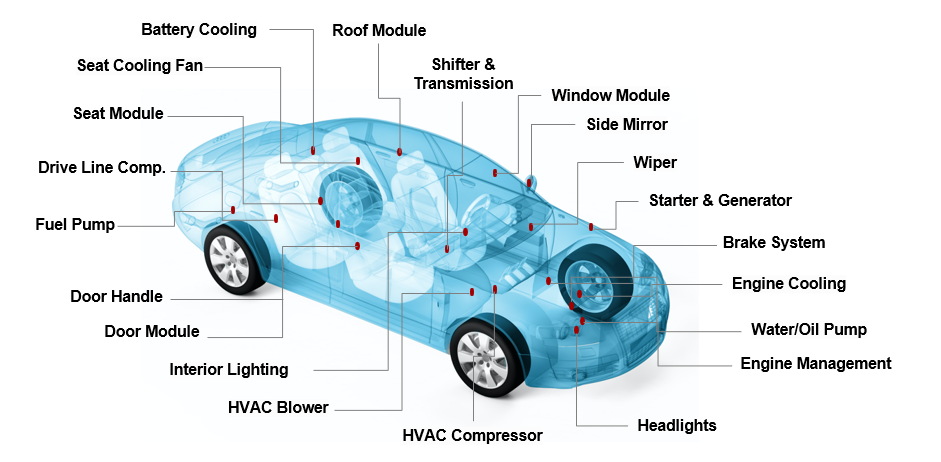

MCU：“看不見的戰場”：每輛車的 MCU 數量從傳統內燃機車輛的 70 個增加到智能車輛的 300 多個，到 2025 年，車規級 MCU 的市場規模預計將達到 120 億美元 (Yole D é veloppement)。

車規級芯片的“三道門檻”

汽車電子產品在功能安全、可靠性和供應鏈彈性方面的要求極高，與消費類電子產品大不相同：

1. 功能安全：ISO 26262 和 ASIL 等級
   1. 安全基線：ASIL B 已成為車身控制和舒適系統的最低門檻。例如，電動車窗防夾功能如果出現故障，可能會造成人身傷害，因此需要單點故障覆蓋率達到 90% 以上。
2. 可靠性：AEC-Q100 認證
   1. 嚴格測試：包括 2000 小時的高溫老化測試 (125°C)、1000 次熱循環測試（-55°C 至大約 150°C）和機械振動測試（50G 加速度）。
   2. 壽命要求：汽車芯片必須保持 10 年以上的使用壽命，且故障率低于 1 FIT（每十億小時發生 1 次故障）。
3. 供應鏈彈性：獨立的生產線
   1. 長期承諾：汽車開發周期長達 3-5 年，要求芯片能夠保持 15 年以上的穩定供應。

MSPM0 在汽車應用中的優勢

MSPM0 專為中低風險場景 (ASIL A/B) 而打造，憑借出色的安全性、性價比和開發便捷性，重新定義了車身電子產品市場：

• 兼顧安全和成本：
  • 符合 ISO 26262 標準。TI 新產品開發流程具有管理系統故障所需的很多要素。此外，這些組件的文檔和報告有助于遵循面向客戶最終應用（包括汽車和工業系統）的各種標準。
  • 通過單核自檢架構實現 ASIL B 等級，與競爭產品相比，硬件成本降低了 40%。
  • 提供 MCAL，它是 AUTOSAR 標準中定義的基本軟件層的核心組件。AUTOSAR 由 EB Tresos 等第三方提供。AUTOSAR 的模塊化和分層架構原生符合 ISO 26262 安全要求，這些元素的結合使用有助于創建安全、可重復使用的汽車電子系統。
  • 符合 AEC-Q100 1 級（–40°C 至 125°C）標準?？蛻艨梢蕴峤簧暾?qǐng)，從 TI 生產件批準程序 (PPAP) 網站獲取報告。
  • 符合 ISO 9001 / IATF 16949 標準。MSPM0 MCU 是使用 TI 的新產品開發流程開發的，此流程經 Bureau Veritas (BV) 評估，符合 ISO 9001/IATF 16949 標準。
• 強大的開放生態系統，有助于簡化開發：
  • 與 CCS/Keil/IAR 開發環境兼容。Green Hills MULTI IDE 還支持 INTEGRITY、AUTOSAR Classic 和 u-velosity。
  • 支持多個編程器，如 XDS-110、Segger J-link、PEMicro Cyclone、C-GANG 等。
  • 由第三方提供豐富的驅動程序和庫支持，如安全啟動庫、CAN/LIN 棧庫、AUTOSAR 軟件等，以滿足不同的應用要求。
• TI 自身的供應鏈彈性：
  • 使用猶他州李海的 300 毫米晶圓制造廠進行生成，可保持穩定的產能。
  • 位于上海的專用汽車芯片倉庫可將交貨周期縮短至數周。
  • 保證 15 年以上的長期穩定供應。

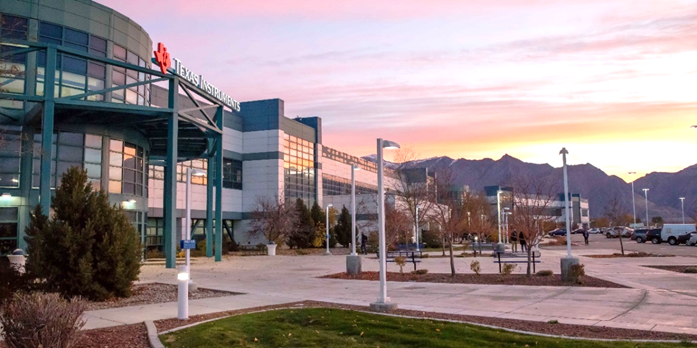

  圖 1-2 德州儀器位于猶他州李海的晶圓廠

ISO 26262 標準合規流程

ISO 26262 是面向汽車電子產品的國際功能安全標準，旨在系統地降低由電氣/電子 (E/E) 系統中的故障導致的安全風險。主要方面包括：

• 范圍：涵蓋乘用車中 E/E 系統的整個生命周期，從概念設計到生產、運行直至停用。
• 目標：即使存在隨機硬件故障或系統錯誤，也能確保系統保持安全狀態。
• 結構：分為 10 個部分（第 1 部分至第 10 部分），解決安全管理、系統級開發、硬件/軟件開發等問題。

ASIL A-D 是 ISO 26262 中定義的風險分類系統，用于對系統或功能安全要求的嚴格度進行量化。

功能安全手冊是產品開發團隊的合規性指南，通常由芯片制造商提供。以下是功能安全手冊中的主要內容。

1. 安全目標：
   1. 定義目標 ASIL 等級和要求（ASIL B 的 SPFM ≥ 90%）。
2. 安全機制：
   1. 硬件：ECC 存儲器，雙核鎖步。
   2. 軟件：看門狗計時器，定期自檢。
3. 開發流程：
   1. 安全分析 (FMEA /FTA)，可追溯性矩陣。
   2. 工具鏈認證（經 TüV 認證的編譯器）。

FMEDA 是 ISO 26262 規定的一種用于評估硬件安全性能的定量分析方法。該分析方法通常包含以下步驟：

1. 故障模式識別：列出潛在的硬件故障（開路/短路）。
2. 影響分析：評估安全后果（制動信號丟失）。
3. 診斷覆蓋率計算：測量故障檢測率（ECC 覆蓋 90% 的存儲器故障）。
4. 指標：
   1. 單點故障指標 (SPFM)：≥90% (ASIL B)，≥99% (ASIL D)。
   2. 潛在故障指標 (LFM)：≥60% (ASIL B)，≥80% (ASIL D)。

FIT 是衡量電子元件或系統可靠性的關鍵指標。它廣泛應用于汽車和航空等安全要求極高的行業，尤其是在 ISO 26262 功能安全方面，用于量化隨機硬件故障率。

1 FIT 表示某個組件在運行 10 億小時后發生一次故障的概率。ISO 26262 規定了基于 ASIL 等級的硬件故障概率指標 (PMHF) 限制：

• ASIL D：PMHF ≤ 10 FIT（每十億小時 ≤10 次故障）。
• ASIL B：PMHF ≤ 100 FIT。

總之，ISO 26262 提供了框架，而 ASIL 定義了框架的實施嚴格程度。功能安全手冊將理論引導到實踐中，并通過 FMEDA 和 FIT 提供定量驗證。對于 ASIL B MCU (MSPM0)，重點兼顧安全 (SPFM ≥90%) 和成本效益。

ISO 26262 技術實現路徑

AUTOSAR（汽車開放系統架構）是由主要的汽車制造商、供應商和工具開發商合作開發的汽車 E/E 軟件架構開放標準。其核心目標是將傳統汽車開發中的軟件與硬件去耦合，實現模塊化軟件設計、跨平臺可復用性和高效協作開發。

傳統汽車軟件開發面臨以下挑戰：不同供應商提供的 ECU 軟件不兼容，導致集成成本居高不下。高級功能（自動駕駛、OTA）需要更靈活的架構。很難系統性地符合 ISO 26262 等標準。AUTOSAR 的解決方案通過標準化接口和分層架構解決了這些難題，使軟件與硬件去耦合，從而可以像搭積木一樣靈活組合各種軟件組件。

AUTOSAR 的通用內核架構包含以下內容：

• 應用層：
  • 實現車輛特定功能（發動機控制、照明）。
  • 開發人員專注于業務邏輯，而不必受硬件因素的束縛。
• 運行時環境 (RTE)：
  • 提供通信接口（信號傳遞、服務調用），將應用程序與硬件隔離。
• 基本軟件層 (BSW)：
  • 標準化服務模塊，包括：
    • 服務層：診斷、內存管理。
    • ECU 抽象層：統一訪問傳感器/執行器。
    • MCAL：用于 ADC、CAN 等的底層硬件驅動程序。

微控制器抽象層 (MCAL) 是 AUTOSAR 標準中定義的 BSW（基本軟件層）的核心組件。其主要目的是對硬件操作進行抽象，為上層軟件層（應用層，ECU 抽象層）訪問硬件提供統一的接口，從而屏蔽不同微控制器 (MCU) 之間的差異。

MCAL 的核心功能如下所示：

• 硬件驅動程序封裝：
• 標準化驅動器（ADC、PWM、CAN、SPI、GPIO）直接與 MCU 寄存器交互，但向上層提供統一的 API。
• 硬件獨立性：
• 切換 MCU 只需要修改 MCAL 層，而上部應用邏輯保持不變。
• 實時性能和安全性：
• 確保硬件操作的時序可靠性，并支持 ISO 26262 功能安全要求（故障檢測、冗余檢查）。

安全庫包含用于實時硬件故障檢測和安全響應的預集成軟件模塊。安全庫通常集成在 AUTOSAR 項目中。同時，客戶可以在自己的項目中獨立使用安全庫，從而滿足自定義的功能安全要求。

AEC-Q100 標準

AEC-Q100 標準由汽車電子委員會制定，定義了集成電路 (IC) 的可靠性認證，以確保其在惡劣的汽車環境中的長期穩定性。0 級和 1 級是 AEC-Q100 標準下的兩個關鍵溫度等級，主要在工作溫度范圍、應用場景和測試嚴格度方面有所不同。下面是詳細的比較：

下面是在不同的要求下，0 級和 1 級的常見應用場景。

• 0 級應用
  • 動力總成系統：燃油噴射控制、電機驅動器（電動助力轉向）。
  • 高溫傳感器：廢氣溫度傳感器、渦輪增壓器壓力傳感器。
  • 高性能芯片：功率 MOSFET、IGBT 驅動器
• 1 級應用
  • 車身電子裝置：車窗升降器、座椅調節器、照明控制。
  • 信息娛樂系統：導航、語音識別、顯示屏驅動程序。
  • 低功耗模塊：胎壓監測系統 (TPMS)、無鑰匙進入/無鑰匙啟動 (PEPS)。
