3 應用注意事項

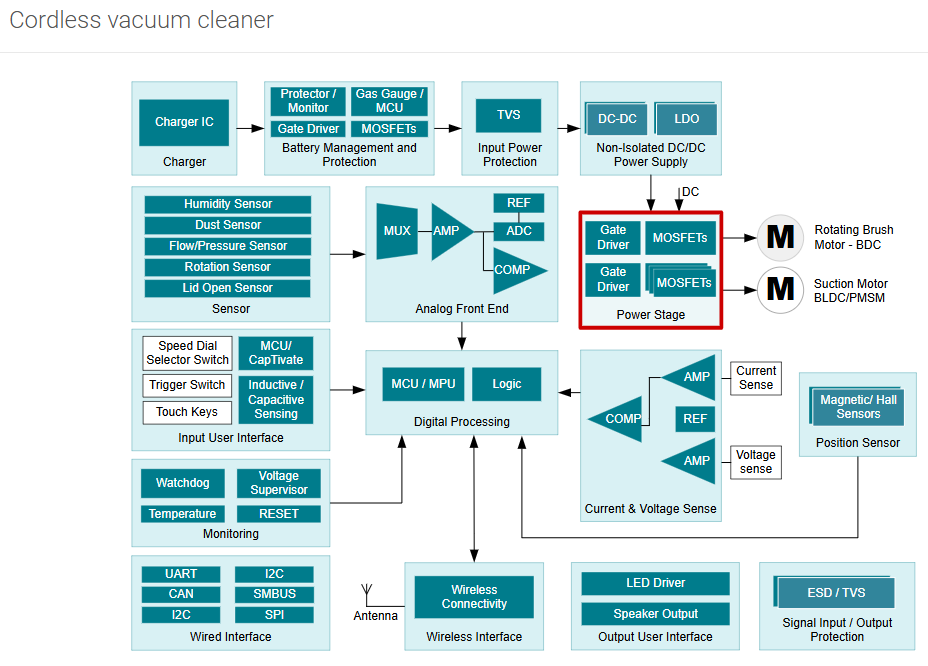

在電器應用中（例如無繩電動工具或其他包含電機驅動器的家用電器），重要的設計注意事項包括成本、總設計尺寸和易用性。器件規格注意事項可能包括最大自舉電源電壓、負電壓瞬態處理、柵極驅動器 VDD 電源電壓、欠壓鎖定和驅動電流。要比較具有單輸入功能、使能或關斷引腳、固定或可調死區時間、互鎖和集成自舉二極管功能的 TI 柵極驅動器，請參閱表 4-1。圖 3-1 示出了柵極驅動器可用于在無線真空吸塵器等應用中控制多個 BLDC、永磁同步電機 (PMSM) 或有刷直流 (BDC) 電機。

LM5106 或 LM2105 等 100V 半橋驅動器專為小型電器電機驅動器應用而設計。LM5106 的絕對最大自舉電源高電壓達到 118V，在具有 12V 至 48V 電機驅動器電源的 12V VDD 系統中支持 100% 的開關電壓瞬態裕度。LM5106 的 1.2A 拉電流和 1.8A 灌電流專為直流電機驅動開關頻率而設計，還具有單個 PWM 輸入、使能輸入和可調死區時間，并采用緊湊型 4x4 mm WSON 或 3 × 3mm VSSOP 封裝。

如果總體設計尺寸是首要考慮因素，LM2105 有具備集成自舉二極管的小型 2 × 2mm WSON 封裝供選擇。如果需要引線式封裝，可選擇 5× 4mm SOIC 封裝，并且無需外部自舉二極管和電阻器，從而減小整體封裝尺寸。LM2105 還為典型的 12V 至 48V 電機驅動系統提供足夠的最大 HS 引腳電壓裕度，并針對較大的負瞬態提供 -19.5V 的高負電壓處理。

要了解有關電機驅動器應用的更多信息，請參閱如何為直流電機驅動器選擇柵極驅動器。
