ZHCAFA8 March 2025 BQ25672 , BQ25798
當 VSYS 降至 VSYS_SHORT 以下時,充電器的 REGN 引腳電壓 VREGN 會下降。兩個 1MΩ 電阻器、下拉電阻器 RPD、P 溝道 MOSFET (PFET)、N 溝道 MOSFET (NFET) 和 0.33 至 1μF 電容器經配置構成了自動復位電路,如 圖 2-1 所示。VREGN 壓降會通過從電池板上暫時斷開 VACx 來觸發 VINDPM 閾值復位,這會使充電器的 VACx 引腳電壓下降。

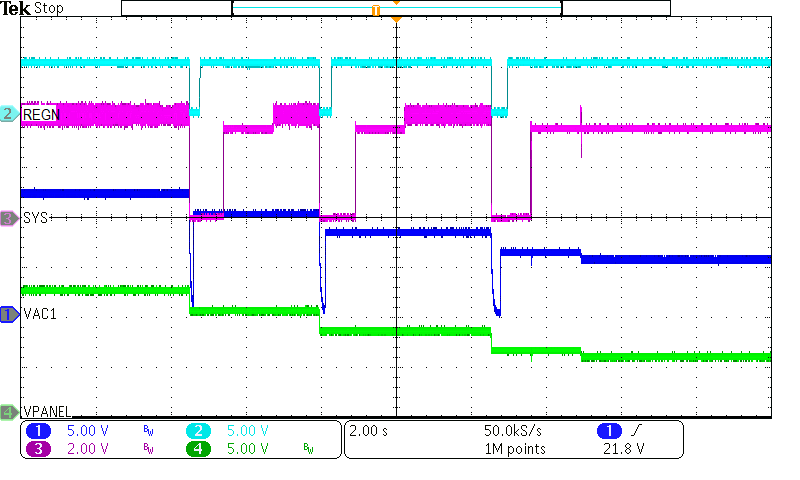

圖 2-2 顯示了 BQ25798 在未連接電池以及從 SYS 到 GND 的 4Ω 電阻的情況下,與上述電路一同工作的情況。每次仿真電池板輸出電壓降至 VINDPM 閾值以下但仍高于 UVLO 后,充電器的轉換器都會停止切換,從而導致 VSYS 和 VREGN(淺藍色的 CH2)下降。正常導通的 NFET 由于與 REGN 耦合的電容作用,會瞬間關斷然后再導通。這會使上拉至太陽能電池板電壓的 P 溝道 PFET 先關斷再導通,導致 VAC1 引腳電壓先降至 UVLO 閾值以下,然后升至新的 VOC 電壓。VAC1 引腳電壓的快速切換在充電器因 VSYS 下降至接地電平而進入 HiZ 模式之前重置 VINDPM 閾值。
圖 2-2 分立式 VINDPM 自動復位電路操作表 2-1 顯示了 FET、耦合電容器和下拉電阻器的規格。充電器的 VINDPM(MIN) = 3.6V 設置運行所需的最小電池板 MPP 電壓。
| 元件 | 規格 | 示例部件型號 |
|---|---|---|
| NFET | VDS 和 VGS > VOCmax,RDSon < 100Ω | IRF7105PbF - NFET |
| PFET | VDS 和 VGS < -VOCmax, RDSon < 100Ω | IRF7105PbF - PFET |
| CCPL | 0.33uF - 1uF 非極化,額定電壓 >VOCmax*RPD/(1MΩ + Rpd) | 不限 |
| RPD | 1.0MΩ 上拉電阻器為 1.0MΩ,則 10% > 1.0MΩ / [(3.6V/VGSTH-NFET) -1)] | 不限 |
