ZHCAFE3 June 2025 MCF8315A , MCF8315C , MCF8315C-Q1 , MCF8315D , MCF8316A , MCF8316D
3.2.2 導入 MCF831x 的 json 配置文件到燒錄平臺
為了將 MCF831x 的 json 配置文件導入到LP-MSPM0G3519評估板內，我們需要使用串口軟件 sscom，可以通過此地址獲取此免費軟件。http://www.daxia.com/download/sscom.rar
使用Micro USB連接LP-MSPM0G3519評估板到PC端后，可以在設備管理器里看到串口端口信息，注意使用的是XDS110 Class Application/User UART(COMxx，xx 為用戶電腦顯示的實際數字)。

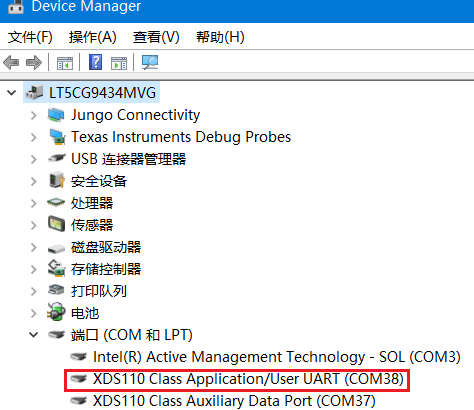

圖 3-5 查看LP-MSPM0G3519在Windows中的端口信息打開sscom 軟件，在 ComNumber 下拉菜單這里選擇對應的COMxx端口，波特率選擇115200，點擊 OpenCom 按鈕，這時按下LP-MSPM0G3519評估板上的S3 Reset 按鈕，sscom會有下面信息輸出，我們可以看到軟件的版本發行日期信息。
由于還沒有json配置文件在 MSPM0G3519 內部存儲，所以默認會進入json文件下載狀態，等待用戶進行json文件下載操作。

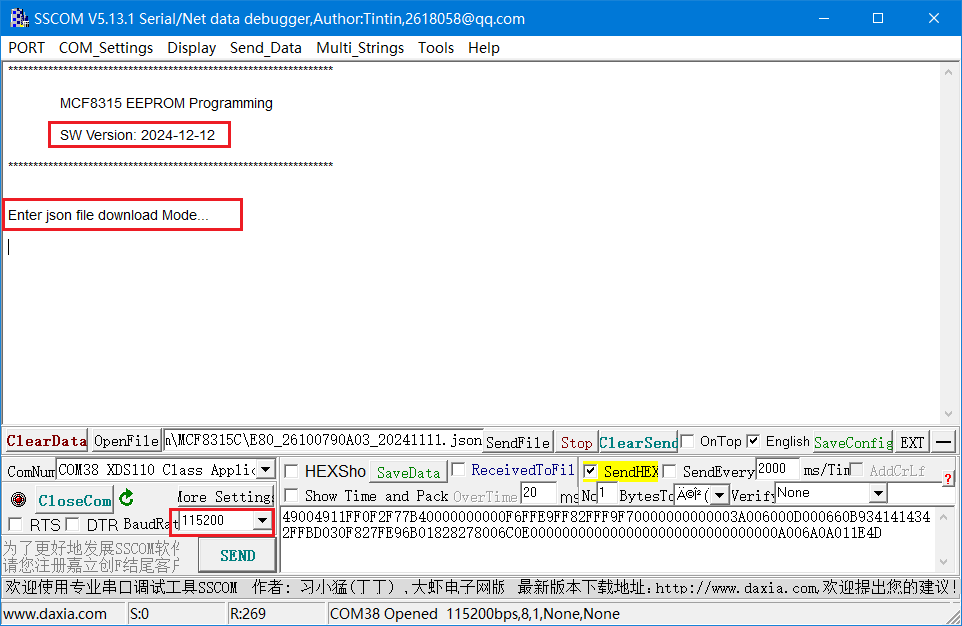

圖 3-6 燒錄工具輸出信息界面點擊 OpenFile 按鈕選擇要下載的 json 文件。打開后，窗口會顯示當前json文件的內容。點擊 Send 按鈕即可開始 json 文件下載流程。
圖 3-7 在 sscom 中選擇 json 文件

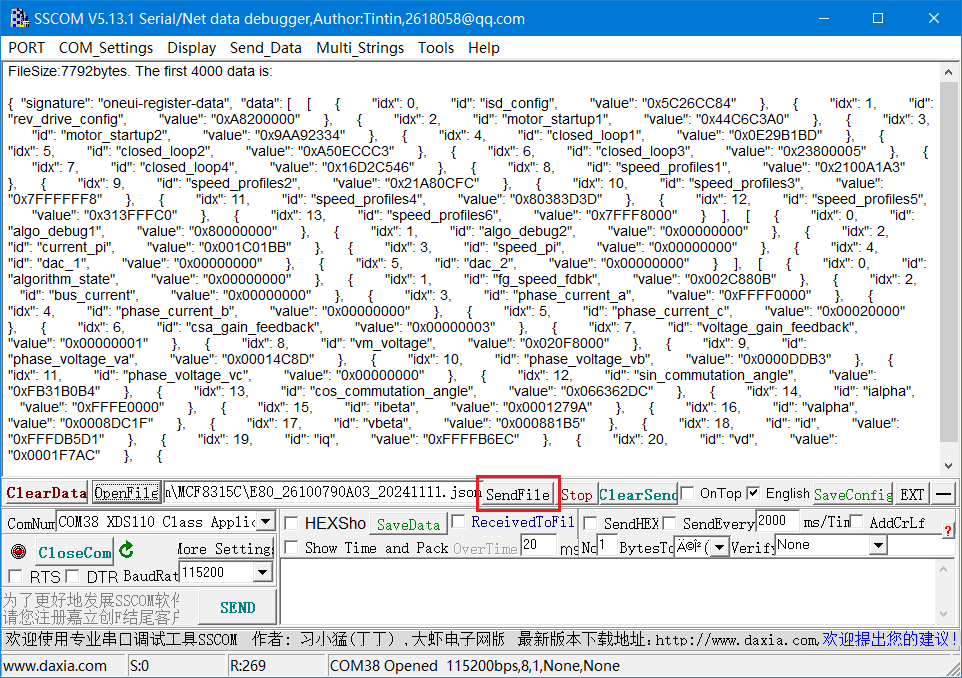

圖 3-8 在 sscom 中燒錄 json 文件

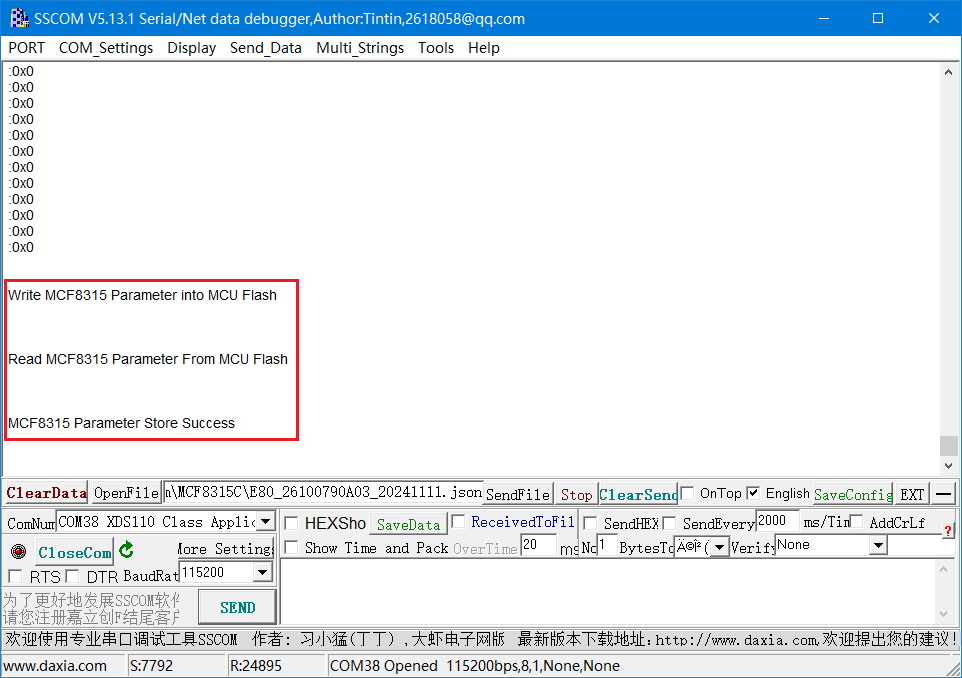

圖 3-9 Json 文件燒錄成功信息Json文件燒錄成功后會如圖顯示，這個過程中會自動進行json文件校驗，以確保燒錄內容準確無誤。這里就完成了所有準備工作，進入到MCF831x 燒錄階段。
