簡介
IO-Link 是一種標準化數字通信協議，可在傳感器、執行器和控制系統之間提供連接。自 2006 年首次推出以來，IO-Link 的雙向通信能力以及向下兼容的標準輸入/輸出 (SIO) 功能能夠高效地交換實時數據，從而使其成為工廠自動化行業中廣泛采用的協議。圖 1 展示了接近開關、獨立遠程 IO 和機器人位置傳感器等一些應用場景，這些場景均利用 IO 技術進行通信。
圖 1 IO Link 應用場景德州儀器 (TI) 自 2011 年以來就參與提供這些 IO-Link 器件，現在更推出了新的解決方案，如 圖 2 中所示的 TIOL112和 TIOS102，其特性包括：
- TI 器件之間的封裝兼容性，可與 IO-Link 或 SIO 傳感器對接連接
- 在 200mA 負載下具有 0.5V（典型值）的低殘余電壓，功率耗散更低
- 采用更小的 QFN 封裝，適用于空間受限的傳感器
- 為現代工廠自動化設計提供簡單靈活的 IO Link 實現方案
然而，隨著工業工廠自動化系統日益復雜，對高級集成、穩健性和實時監控的需求成為實現“更智能”工廠的關鍵。TIOL221 在設計時便考慮到了這些因素。

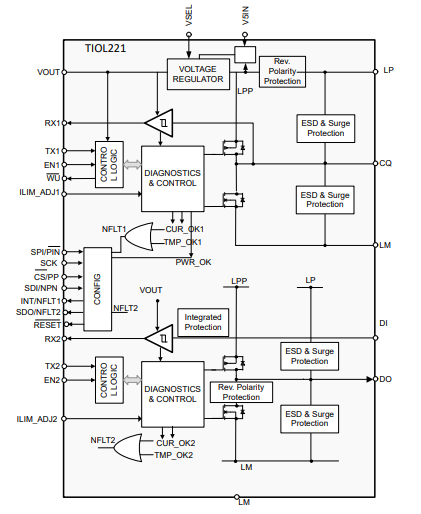

圖 3 TIOL221 方框圖如 圖 3 中所示，此 IO-Link 器件充當 IO-Link 的物理層，提供兩個通道：一個通信通道 (CQ) 和一個輔助數字輸入/輸出 (DO/DI) 通道，后者可作為額外通道用于發送和接收數據，以實現監控、配置、診斷或其他功能。TIOL221 還提供串行外設接口 (SPI) 引腳，讓微控制器能夠讀取單獨的診斷和狀態信息。所有這些特性均有助于對工廠車間進行更快速的實時監控。
表 1 列出了 TIOL221 中可提供各種優勢的其他參數。這些參數有助于簡化工廠自動化系統的集成并增強穩健性。
| 優勢 | TIOL221 |
|---|---|
| 可靈活與各種電源系統通信 | 輸入電源電壓： 7V 至 36V |
| 可為外部系統級組件供電 | 集成低壓降穩壓器 (LDO)： 提供 3.3V 或 5V 穩壓電源，最大支持 20mA 電流 |
| 通過降低功率耗散優化電源效率 | 低驅動導通電阻 (RDSON)： 2.5Ω 典型值 |
| 提升在惡劣工業環境下的穩健性 | 無需外部組件的 IEC 保護：±4kV IEC 61000-4-4 電快速瞬變 ±1.2kV/IEC 500 Ω 61000-4-5 浪涌 |
| 改善傳感器/執行器的監控與長期運行狀況 | 故障報告功能： 過流、過壓和過熱 |
| 通過小尺寸封裝降低制造成本并更大限度地增加布板空間 | 封裝選項： VQFN (4mm x 4mm)、DSBGA (2.7mm x 2.7mm) |
結語
此外，德州儀器 (TI) 提供廣泛的 IO-Link 產品組合，不僅可以滿足當前的工廠自動化需求，還可以為未來的工廠自動化設計提供創新解決方案，例如 TIOL221。
其他資源
- 德州儀器 (TI)：IO-Link 和數字輸出開關
- 立即使用 TIOL112 和 TIOL221 評估模塊來評估這些解決方案
