ZHCAFK1 July 2025 TDP142
6.2 交流耦合電容器
放置交流耦合電容器時，建議的元件尺寸為 0201。使用的最大元件尺寸需要為 0402。布局期間，交流耦合電容器需要靠近器件的發送器引腳并實現對稱放置，以確保出色的信號質量并更大限度地減少反射。將交流耦合電容器盡可能靠近器件放置或放置在發送器側。圖 6-4 展示了如何確保交流耦合電容器布局對稱性。

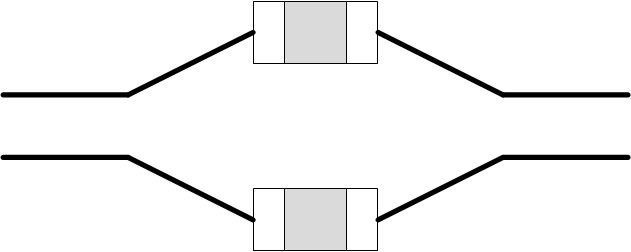

圖 6-4 交流耦合電容器布局對稱性示例注： 向高速布線添加測試點可能導致阻抗不連續，從而對信號性能產生負面影響。如果使用測試點，需要將測試點串聯并對稱放置。這些測試點的布置方式不得使差分對上產生殘樁。
