簡介
傳統的分立式柵極驅動器實現方案通常會增加不必要的復雜性，增大電路板尺寸，并帶來不可變性能。UCC27517A、UCC27444 及 LM2x0x 系列器件是可直接應對這些挑戰且具有成本效益的高性能柵極驅動器 IC。通過將關鍵驅動功能和保護功能整合到單個 IC 中，減少了對電阻器、比較器、電平轉換器和自舉電路等額外元件的需求。
這些器件針對低壓至中壓電機和電源開關應用進行了優化，因此非常適合許多成本敏感型應用：電動工具、真空吸塵器、電池?cái)嚅_系統等。
通過使用 UCC27517A、UCC27444 和 LM2X0X 系列器件，設計人員可大幅減少 BOM（物料清單）數量、簡化 PCB 布局并提高整體系統可靠性，同時保持或提高性能并集成智能集成式電源設計方法。
圖 1 BJT 柵極驅動器拓?fù)?/span>分立式柵極驅動器實現所面臨的挑戰
設計人員經常使用分立式柵極驅動器實現方案來降低前期的元件成本。然而，在實踐中，這一戰略涉及一些基本問題，這些問題逐步消除了初始階段本可實現的節省。
在實際的客戶用例中，通常存在以下痛點：
| 高 BOM 數量及采購挑戰 | 復雜布局及更長的設計周期 | 更高的現場故障率及可靠性風險 |
|---|---|---|
|
|
|
這些挑戰在電動工具、真空吸塵器和電池供電系統等大容量和高度空間受限的應用中尤為嚴重，在這些應用中，布板空間、設計時間和 BOM 成本至關重要。
這正是 UCC27517A、UCC27444 和 LM2x0x 系列等集成式柵極驅動器越來越受歡迎的原因。它通過在單個小型封裝中提供所有必要的柵極驅動功能、降低設計復雜性、提高性能并降低系統成本，先解決了這些問題。
分立式設計的背景
分立式柵極驅動器通常由單獨元件進行組織，以執行或?qū)崿F(xiàn)關鍵功能。典型的分立式柵極驅動器采用運算放大器或比較器來檢測輸入控制信號、晶體管或邏輯門以轉換電平并緩沖信號，并采用自舉電路（二極管和電阻器）進行高側開關。柵極電阻器及齊納二極管通常用于調節開關速度并保護柵極免受電壓尖峰的影響。這些元件協同工作，產生導通和關斷 IGBT 功率 MOSFET 所需的電壓和時序。
但是，由于每個功能均由不同的組件處理，因此該設計需要精確的協調、匹配和布線。時序不匹配、寄生干擾和布局限制都可能會對性能及可靠性產生影響。消除這種復雜性正是 UCC27517A、UCC27444 和 UCC21X 等系列集成柵極驅動器的目標，通過將所有這些操作合并到一個小型高效 IC 中來實現。
| 特性 | 分立式元件設計 | 柵極驅動器 IC 解決方案（集成式） |
|---|---|---|
| UVLO | 否（需要更多元件） | 集成式 |
| 與輸入無關的驅動器電流 | 與輸入成正比 | 無論控制輸入為何始終保持一致 |
| 電平轉換 | 通常需要 5 個以上額外元件 | 無需外部電路 |
| 擊穿保護 | 無 | 有（可用，但并非必需） |
| 噪聲抗擾度 | 不佳 | 非常好 |
| HS dV/dt | 未知，必須注意布局和放置 | 在數據表中指明 |
| 保護特性 | 需要額外元件和空間 | 集成選項 |
| 成本 | 更高 | 較低 |
| BOM 數目 | 10+ | 5 |
布局圖

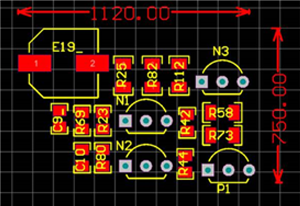

圖 2 分立式布局

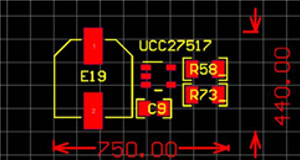

圖 3 集成式布局有成本優勢的集成器件
設計人員可使用 UCC27517A、UCC27444 和 LM2x0x 系列等集成柵極驅動器 IC，而不是通過多個分立式元件創建柵極驅動器電路。這些器件旨在將信號調節、電平轉換和保護等關鍵功能組合到一個成本優化的緊湊型封裝中，從而簡化柵極驅動器的實現。
| UCC27517A | UCC27444 | LM2x0x |
|---|---|---|
|
|
|
圖 4 UCC27517A：DBV 封裝
