引言

隨著電力電子產品朝著更高的效率和密度發展，穩健的柵極驅動器設計變得至關重要，尤其是對于高功率應用中的 SiC MOSFET 和 IGBT。本手冊將傳統米勒鉗位技術與雙極輸出柵極驅動器進行了比較，重點介紹雙極驅動如何提高抗噪性、防止誤導通以及提高開關性能。通過比較分析和 EV 牽引逆變器、光伏逆變器和電機驅動器等實際應用，本應用手冊討論了如何在現代高性能電源系統中采用雙極性柵極驅動器。

碳化硅 (SiC) 具有 3.26eV 的寬帶隙，在高功率、高頻和高溫應用中比傳統硅 (Si) 具有顯著的優勢。由于具有碳化硅的擊穿電壓、較低的導通電阻和更好的導熱性，因此可在高達 10kV 的電壓和高達 200°C 的溫度下運行，并且可以降低開關損耗和傳導損耗。

雖然 Si MOSFET 和 IGBT 均廣泛用于電源系統，但它們在性能上有所不同。IGBT 能夠以較低的導通損耗處理較高的電流，而 MOSFET 可提供更快的開關速度，但電流容量會受到限制。SiC MOSFET 將 MOSFET 的高頻優勢與 IGBT 的高電壓能力相結合，可實現更高的效率、更高的功率密度和更低的熱應力。這些特性使 SiC 成為電動汽車、可再生能源系統和高效電源等應用的理想選擇。

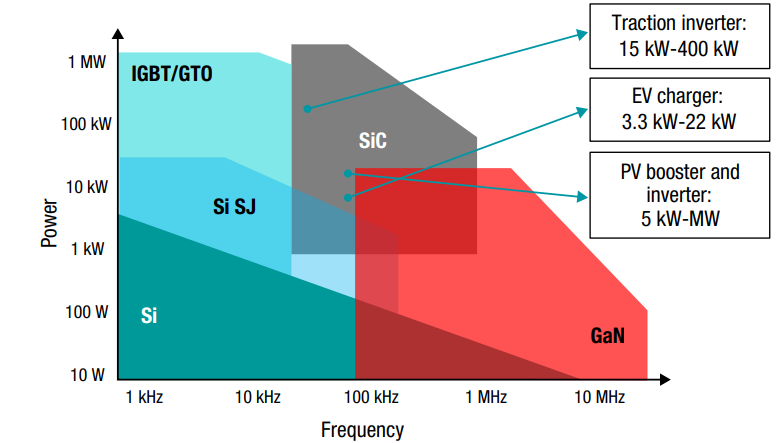

圖 1 基于功率和頻率水平的功率半導體器件應用

終端設備

dV/dt 誘發的導通

在逆變器、電源轉換器和電機驅動器等大功率應用中，IGBT 和 SiC MOSFET 通常會發生快速開關轉換，從而產生大電壓 (dV/dt) 和電流 (di/dt) 瞬態。雖然這種快速開關操作可以提高效率，但也會與電路中的寄生元件相互作用并導致意外的器件行為。一個顯著的問題是 dV/dt 誘發的導通，其中漏源電壓 (V_ds) 的快速增加會導致位移電流流過器件的米勒電容（C_gd 或 C_ge）。

這種米勒電流會在柵極電阻上產生壓降，如果產生的柵源電壓 (V_gs) 超過器件的閾值電壓 (V_th)，則可能會意外打開開關。在半橋配置中，這可能會導致擊穿，即上下器件同時導通，從而導致過大的電流和熱應力。為了防止此類故障，柵極驅動器通常采用負柵極偏置或集成式米勒鉗位電路來抑制寄生導通，并驗證在高 dV/dt 條件下的可靠運行。

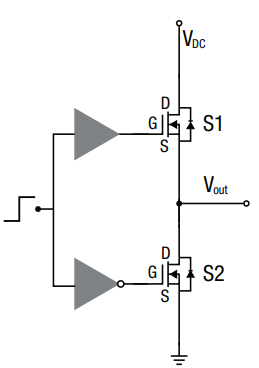

圖 2 MOSFET 半橋

圖 3 S2 的米勒電流路徑

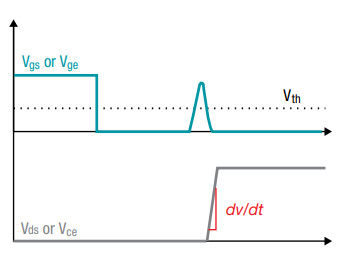

圖 4 米勒電流對 S2 柵極電壓的影響

米勒電流

在高速電源開關應用中，器件上的電壓瞬態 (dV/dt) 可以通過寄生米勒電容 (C_gd) 耦合，產生柵極電流，從而意外導通器件。C_gd 是功率半導體的固有物理屬性，無法修改，因此一種常見的緩解方法是通過增大相應 FET 的柵極電阻 (R_g) 來降低 dV/dt。不過，這種方法會減慢開關轉換速度并增加開關損耗，因此需要在抗噪性和效率之間進行權衡?？刹捎妹桌浙Q位來克服該限制。米勒鉗位是靠近柵極的低阻抗開關，可在關斷期間提供直接接地路徑或負電壓軌。這可以防止柵極電壓由于 dV/dt 誘發的電流而上升。米勒鉗位集成到柵極驅動器架構中可實現對柵極的關斷電阻的獨立控制，而不會影響電路的米勒抗擾度。米勒鉗位的有效性主要取決于決定阻抗和下拉電流能力的放置方式。高阻抗或下拉電流不足會導致鉗位失效，從而無法抑制錯誤的導通事件。因此，在現代柵極驅動器架構中，精心設計米勒鉗位電路對于保持抗噪性和開關效率至關重要。

內部與外部米勒鉗位的對比

米勒鉗位的有效性在很大程度上取決于靠近電源開關的程度，因為鉗位必須提供比柵極驅動器更低阻抗的米勒電流接地路徑。如果鉗位遠離器件，則鉗位連接中的寄生串聯電阻 (R_p) 和電感 (L_p) 會大大降低性能。內部米勒鉗位（集成在柵極驅動器 IC 內）可更大限度地減少元件數量，但如果 IC 封裝和電路板布局布線將米勒鉗位放置在與開關保持距離的位置，則可能會受到這些寄生效應的影響。相反，雖然外部實現的米勒鉗位需要額外的元件，但可以直接放置在電源開關附近，從而更大限度地減少 R_p 和 L_p，并確保對 dV/dt 誘發柵極瞬態的可靠抑制。對于表現高 dV/dt 的應用，最好使用外部鉗位來驗證防止誤導通所需的低阻抗電流返回路徑。

圖 5 內部米勒鉗位

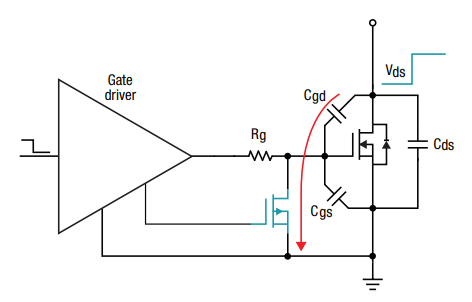

圖 6 外部米勒鉗位

雙極輸出

雙極柵極驅動器在導通期間施加正電壓（例如 15V），在關斷期間施加相對于開關器件源極或發射極的負電壓（例如 –5V）。這種雙軌方法可提高對噪聲和 dV/dt 誘發的誤導通的抗擾度，尤其是在半橋和全橋配置中，在這種配置中，高側開關的轉換可以通過低側器件的米勒電容 (C_gd) 產生感應電流。在單極方案中，柵極只能被拉至 0V，而 dV/dt 耦合產生的任何額外電壓都可以將柵極推至閾值電壓 (V_th) 以上，從而無意中導通器件。相比之下，負柵極電壓會使有效導通閾值進一步轉移，從而顯著提高噪聲穩健性。

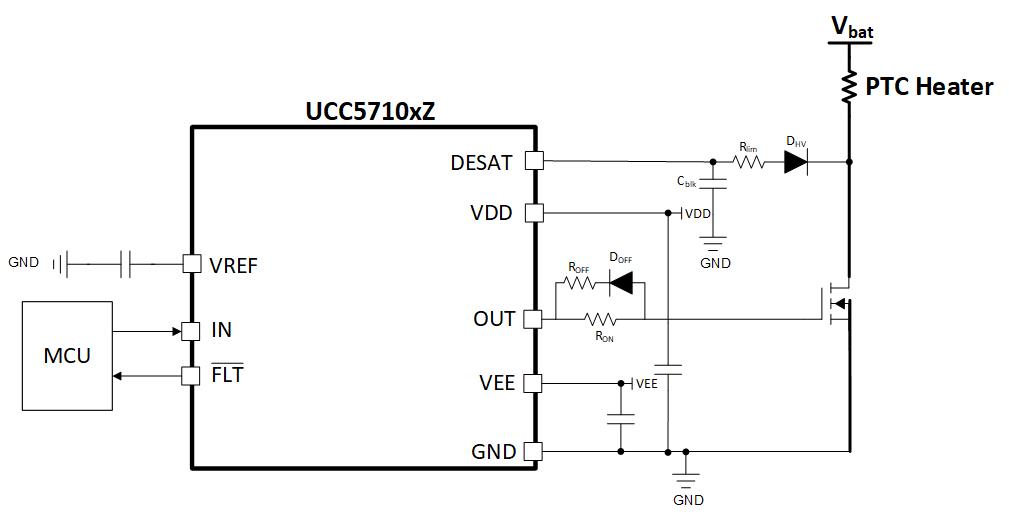

圖 7 顯示雙極輸出的 UCC5710xC 應用圖

UCC510xB/Z 支持外部負電壓生成，使設計人員可通過提供專用負電壓引腳 (VEE) 來實現雙極柵極驅動。該功能可在關斷期間靈活調整負偏置，這對于增強抗噪性能和防止米勒電容引起的不必要的導通事件至關重要。通過使用外部負電壓源，該驅動器可以滿足不同電源開關應用中的各種柵極驅動要求。

雙極柵極驅動的優勢體現在多個方面。雙極柵極驅動通過主動反對柵極反彈和寄生導通來提供 dV/dt 抗擾度，通過將柵極牢固地拉至地電位以下驗證更安全、更可靠的關斷，并且可以降低互補開關配置中的擊穿風險。此外，負電壓會加速柵極電荷的去除，有助于加快開關關斷速度。對于 IGBT 器件，雙極柵極驅動還有助于管理關斷事件期間的尾電流行為和 dV/dt，從而提高整體開關性能并降低能量損耗。

負電壓偏置可用于防止尖峰電壓達到導通閾值，確保 SiC MOSFET 保持關斷狀態。下圖向我們展示了工作原理。

圖 8 不同關斷電平的比較

雙極輸出和米勒鉗位之間的差異

總之，雙極柵極驅動技術在現代高速電力電子系統中至關重要，可提供增強的控制、可靠性并防止寄生引起的開關異常（在快速開關和高壓環境中常見）。
