2 PDLC 電路實現方案

本應用中輸出電壓在 60Hz 頻率下于 1.6V 至 57V 之間變化。LM65625 的主要特性之一是具有 35ns（典型值）的最短導通時間，這使得在輸出電壓較低時仍能通過高開關頻率實現低占空比轉換。本設計選擇 400KHz 作為工作開關頻率，因為 400KHz 既能保持較小的電路尺寸，又可維持穩定的 PWM 控制而無需折返降低開關頻率。LM65625 以 400KHz 工作時，能在 V_{OUT_PK} 和 V_{OUT_TROUGH} 階段有效實現本應用所需的高和低占空比降壓。

LM65625 采用峰值電流控制方案。由于輸出電壓是在 1.6V 與 57V 之間交替的正弦波形，其有效 (RMS) 輸出電壓為 V_{OUT_PK} / Sqrt(2) = 40V。確定輸出元件尺寸時考慮了 RMS 輸出電壓。這避免了因過度設計交流輸出電壓高和低增益擺幅而增加設計復雜度。但需注意，電容器額定電壓必須滿足交流 V_{OUT_PK} 要求。本例選擇了額定電壓為 100V 的電容器。兩個降壓轉換器的電路必須完全相同。與直覺相反，電路設計不需要遵循 V_{OUT_PK} 的方程式 1，否則可能導致本應用的電感器過大。相反，由于電壓以正弦方式振蕩，可以使用 RMS 電壓。針對本應用的測試表明，在 400KHz 開關頻率下，當任意降壓轉換器在 60Hz 正弦周期內出現 ＞50% 占空比時，均未出現次諧波振蕩問題。在更高的頻率下，V_{OUT_TROUGH} 所需的低占空比可能受到最小導通時間限制。要解決此問題，可在保持 V_{PDLC_pk} 幅度不變的前提下，將 V_{OUT_TROUGH} 和 V_{OUT_pk} 提升相同的幅度。

方程式 1.

L_{M I N} \geq 0.47 ? \frac{V_{O U T_r m s}}{F_{S W}}

我們實施了一種新方案，使用 LM65625 DC/DC 轉換器為 PDLC 生成交流輸出電壓。兩個降壓轉換器采用橋接配置來為 PDLC 供電。每個轉換器的反饋網絡分別輸入相位差 180° 的 60Hz 正弦波。這樣，顯示屏兩端就會產生 ±57V 峰值交流正弦波，提供約 40Vrms 及 2A 電流。使用了兩個 LM65625 降壓 IC 來分別滿足 80W PDLC 的源電流與灌電流需求。本例中的正弦波由函數發生器生成，但可以使用任何 DAC 正弦波發生器（例如 TMS320F28027 微控制器中的發生器）生成 60Hz 正弦波。

圖 2-1 所示為使用 LM65625-Q1 的簡化 PLDC 應用。

圖 2-1 應用原理圖

我們選擇了 47μH (XGL6060) 電感器，可在不影響電路尺寸的情況下實現穩定可靠的設計。對于 C_OUT，需要 22μF 的有效輸出電容。我們使用以下公式選擇了 2 個 10μF + 2.2μF MLCC 輸出電容器。I 設為 0.8A（滿負載的 30%），并在適用時再次使用 VOUT 的 rms 值。

方程式 2.

V_{R} ? \frac{? I}{{8 ? F}_{S W} ? C_{O U T}}

方程式 3.

? I ? \frac{(V_{I N} - V_{O U T_r m s}) ? V_{O U T_r m s}}{{V_{I N} ? F}_{S W} ? L}

圖 2-2 反饋電路

交流輸出波形來自施加在 FB 電壓上的交流電壓。圖 5 展示了電流如何流經反饋分壓器系統，為系統生成 V_{OUT_TROUGH} 和 V_{OUT_pk}。隨著交流信號減小，流經交流電阻器的電流增大，有效 VOUT 減小。降壓穩壓器實質上起著放大器的作用，將小信號轉換為交流電壓源。以下是用于設置反饋電阻器電路參數值的一系列公式。V_{PDLC_pk} 是根據規格為特定應用設置的系統參數。通常選擇 100kΩ 作為 R_FBT 的可靠阻值。LM65625 的 V_REF 為 0.8V，但該值可能因降壓轉換器不同而異。

方程式 4.

V_{P D L C_p k} = V_{O U T_p k} - V_{O U T_t r o u g h}

方程式 5.

R_{F B B} = R_{F B T} ? \frac{V_{R E F}}{V_{O U T_t r o u g h} - V_{R E F}}

方程式 6.

{R_{E Q} = R}_{F B B} | {| R}_{F B B_A C}

方程式 7.

R_{E Q} = R_{F B T} ? \frac{V_{R E F}}{V_{O U T_p k} - V_{R E F}}

方程式 8.

R_{F B B_A C} = \frac{V_{F B B} ? R_{E Q}}{V_{F B B} - R_{E Q}}

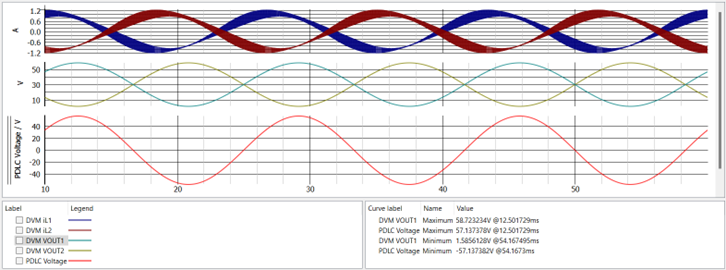

下圖展示了降壓轉換器的輸出電壓波形與電感器電流波形。該設計可提供穩定的 60Hz 輸出電壓。SIMPLIS 等仿真軟件對于提供快速結果和快速檢查設計是否穩定非常有用。

圖 2-3 仿真結果

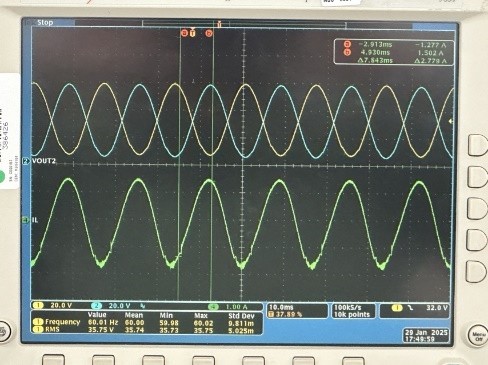

該應用電路也已通過實驗室實測驗證。我們配置了兩個 LM65645EVM 和一個函數發生器來對該設計進行了測試。圖 2-4 表明此類拓撲能夠產生 PLDC 所需的 60Hz 電壓。

圖 2-4 實驗室結果
