德州儀器 (TI) 發布了兩款新型雙步進電機驅動器 DRV8845 和 DRV8849，它們可以通過四個 H 橋和智能調優來降低設計成本、減小尺寸并縮短設計時間。這兩款驅動器可驅動 2 個步進電機或 4 個有刷直流電機或兩者 的組合。
| 器件 | 能夠驅動 |
|---|---|
| DRV8849 | 2 個步進電機 |
| DRV8845 | 2 個步進電機 |
| 1 個步進電機 + 1 個 BDC 電機 | |
| 1 個步進電機 + 2 個 BDC 電機 | |
| 3 個 BDC 電機 | |
| 4 個 BDC 電機 |
DRV8845 和 DRV8849 器件雖然是同時發布的，但有一些主要的差異和相似之處。
DRV8845 與 DRV8849 引腳不 兼容：
- DRV8845 采用 6mm × 6mm QFN 36 引腳封裝（具有行業通用引腳排列）
- DRV8849 采用 6mm × 6mm QFN 36 引腳封裝（具有獨特的引腳排列和增強型規格）
DRV8845 采用行業通用引腳排列的目的是為客戶提供熟悉的功能，同時仍提供高質量的 TI 器件。這個優質器件具有增強的技術規格和額外的特性，能夠?yàn)榭蛻籼峁┮粋€(gè)競爭優勢。表 2 將 DRV8845 和 DRV8849 與熱門的競爭產品進行了比較。
| DRV8845 | 競爭產品 A | 競爭產品 B | 競爭產品 C | DRV8849 | |
|---|---|---|---|---|---|
| 電壓范圍 | 4.5V–38V | 8V–36V | 8V–40V | 8V–36V | 4.5V–38V |
| 滿量程電流 | 1.5A | 1.2A | 1.6A | 1.2A | 1.5A |
| RDS(on) | 0.9? | 1.4? | 1? | 1.4? | 0.9? |
| 睡眠電流 | < 3μA | 不適用 | < 10μA | 不適用 | < 3μA |
| 電源電流（o/p 打開） | < 14mA | < 18mA | < 23mA | < 18mA | < 14mA |
| 電源電流（o/p 關閉） | < 4.5mA | 不適用 | < 16mA | 不適用 | < 4.5mA |
| 電流精度（100% 電流） | ±2% | ±5% | ±5% | ±5% | ±5% |
| 接口 | PH-Ixx | PH-Ixx | PH-Ixx | PH-Ixx | STEP-DIR |
| 配置 | 2 個步進電機或 4 個 BDC 電機 | 2 個步進電機或 4 個 BDC 電機 | 2 個步進電機或 4 個 BDC 電機 | 2 個步進電機或 4 個 BDC 電機 | 步進電機和 BDC 電機 |
| 微步進 | 高達 1/4，可通過 VREF 引腳實現更高的微步進 | 1/4 | 1/4 | 1/4 | 1/256 |
| 電流檢測 | 外部 | 外部 | 外部 | 外部 | 集成 |
| 衰減 | 智能調優 | 混合 | 混合 | 混合 | 智能調優 |
| 保護 | UVLO、OCP、TSD | UVLO、OCP、TSD | UVLO、OCP、TSD | UVLO、OCP、TSD | UVLO、OCP、TSD |
| 封裝 (mm) | QFN-36 (6mm × 6mm) | QFN-36 (6mm × 6mm) | QFN-36 (6mm × 6mm) | QFN-36 (6mm × 6mm) | QFN-36 (6mm × 6mm) |
DRV8845 在以下幾個關鍵領域的性能優于競爭產品：
- 更低地方 RDS(ON)
- 更高的電流檢測精度
- 智能調優等其他功能
雖然較低的 RDS (on) 和較高的電流檢測精度等特性使器件更加出色，但 DRV8845 相對于競爭產品的真正優勢是智能調優。
智能調優是一種自適應衰減方案，可防止在固定衰減模式下經常發生的電流調節損耗。智能調優可以縮短設計時間、降低功耗和熱耗散，并盡可能地降低噪聲和振動。DRV8845 和 DRV8849 都 具有智能調優功能。
智能調優的優勢

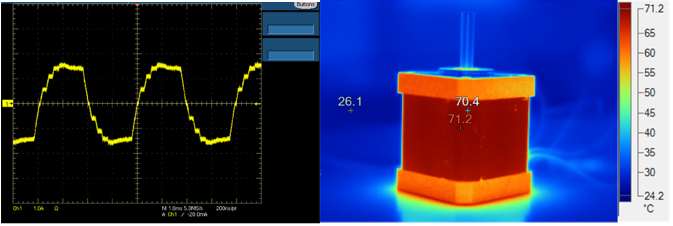

圖 1 顯示了未使用智能調優時步進電機的電流波形和熱像圖。通常，該波形看起來像正弦波，但在捕獲時波形更像是方波，因?yàn)殡娏鞑ㄐ未嬖诤芏嗍д妗２竭M(jìn)電機的熱像圖表明溫度相當高，約為 71.2°C 或 160.16°F。這種高溫會對系統產生長期的負面影響。

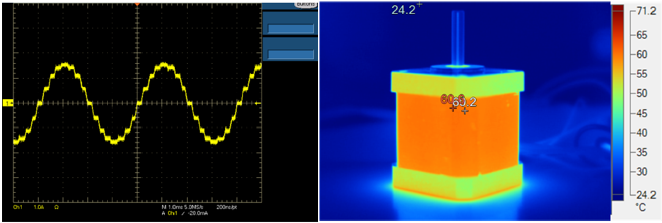

圖 1 步進電機電流波形和熱像圖如圖 2 所示，在實施智能調優后，步進電機電流波形明顯是正弦波，失真很小甚至沒有失真，并且步進電機的溫度降低了 11°C (51.8°F)。
圖 2 使用智能調優時的步進電機電流波形和熱像圖
如需詳細了解智能調優，請閱讀步進電機調優的智能化 技術文章和智能調優，實現步進電機的安靜和高效運行 應用簡報。
DRV8849 中的集成電流檢測
借助集成電流檢測功能，可以使用集成元件來監控和調節電流，而無需使用外部分流電阻器。此外，去除外部分流電阻器可以消除設計中的熱源。以下信息展示了 DRV8845 和 DRV8849 器件的集成電流檢測功能所帶來的空間節省。

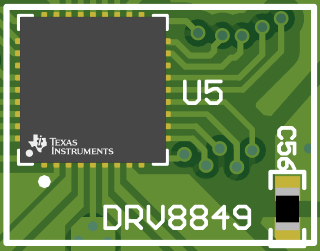

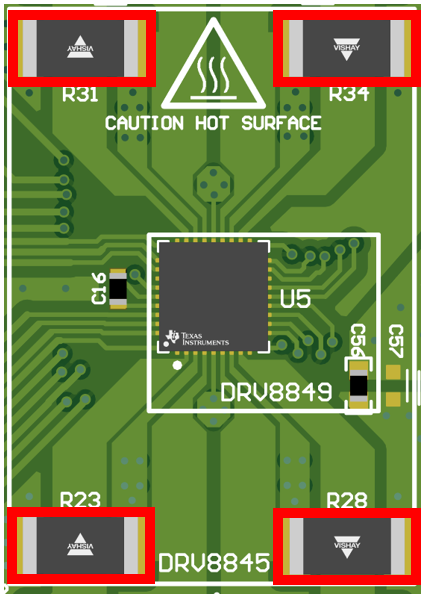

圖 3 顯示了 DRV8845 所需的布板空間，其中以紅色標出了外部分流電阻器。使用 DRV8845 時，該圖像的面積估計為 660mm2（大約 22mm × 30mm）。如果使用 DRV8849，則無需外部分流電阻器，從而允許用戶縮小 PCB 布局。使用 DRV8849 時，圖 4 的面積估計為 120mm2（大約 12mm × 10mm）。
圖 3 DRV8849 布板空間
圖 4 DRV8849 布板空間
有關更多信息，請參閱集成電流檢測的優勢 應用簡報。
總而言之，DRV8845 和 DRV8849：
- 采用智能調優技術，可縮短設計時間、降低功耗和熱耗散，并盡可能地降低噪聲和振動。
- 非常適合 IP 攝像機、打印機和掃描儀、EPOS 和點鈔機等應用
DRV8845：
- 采用行業通用的封裝尺寸
DRV8849：
- 具有集成電流檢測功能
